Проектирование наружных сетей НВК в загородных домах
В проектах современных домов инженеры большое значение придают разработке и монтажу наружных сетей НВК. Появляются новые материалы, совершенствуются технологии производства и проектирования, а также усложняются условия на стройплощадках, из-за роста числа окружающих сетей и здания. В подобных условиях необходимо двигаться в ногу со временем, чтобы обеспечивать высокое качество подачи и выводу воды, ради повышения комфорта населения. Этот раздел является обязательным для всех домов с монолитным фундаментом, будь то проект из газобетона, кирпича или поризованной керамики.
Наружные сети водоснабжения и канализации (НВК) – это многоуровневая система, состоящая из труб, устройств и сооружений, задачей которых является подача воды в здания и вывод сточных вод, в городскую сеть и очистные сооружения, или в септик. Дополнительными элементами в системе НВК могут быть электрические сети
В состав НВК входят:
- Ливневая канализация (К0)
- Бытовая канализация (К1)
- Вводы систем водоснабжение
- Вводы электроснабжения и слаботочных систем
- Выводы электричества и слаботочных систем на участок
- Выводы водоснабжения на отдельные постройки или в сад
Система НВК делится на 2 большие категории. Городская или, общая сеть, состоит из колодцев, трубопроводов большого сечения и коллекторов. Здесь множество домов подключены к единой сети. Автономная НВК чаще используется в частных жилых домах. Все ее элементы имеют меньшие размеры и дополняются септиками или другими компактными очистными устройствами.
Проектирование НВК
В ходе разработки проектной документации НВК учитывается множество факторов. Инженер должен рассчитать объем потребляемой воды в здании, объем сточных вод, тип почвы для прокладки труб, рельеф участка, ситуационную схему участка, учесть особенности климатической зоны и другие детали.
Проектирование сетей НВК включает в себя следующие этапы:
- Сканирование и оцифровка топографического плана
- Разработка трубопровода (выбор путей прокладки труб, подбор сечений труб, выбор
- дополнительного оборудования)

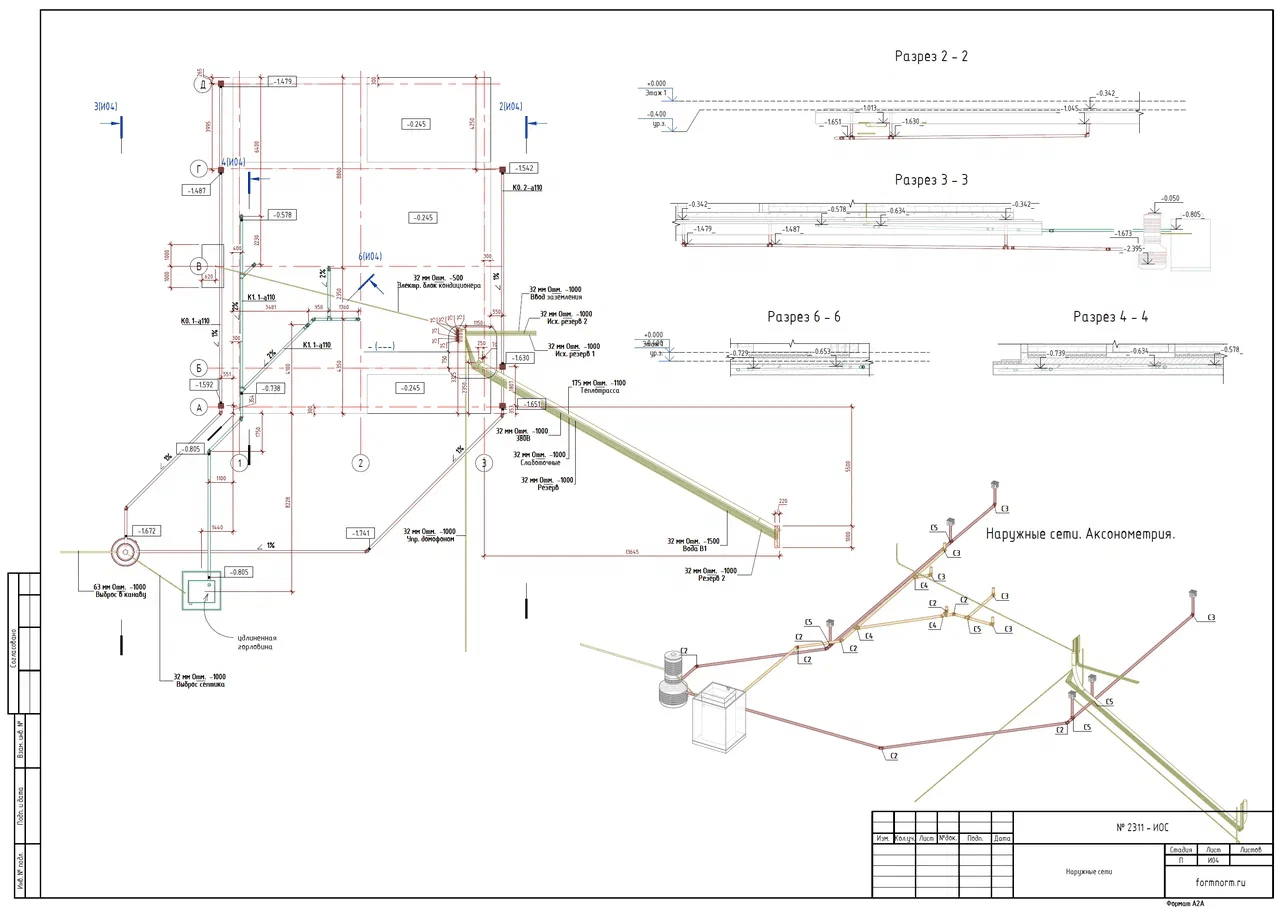

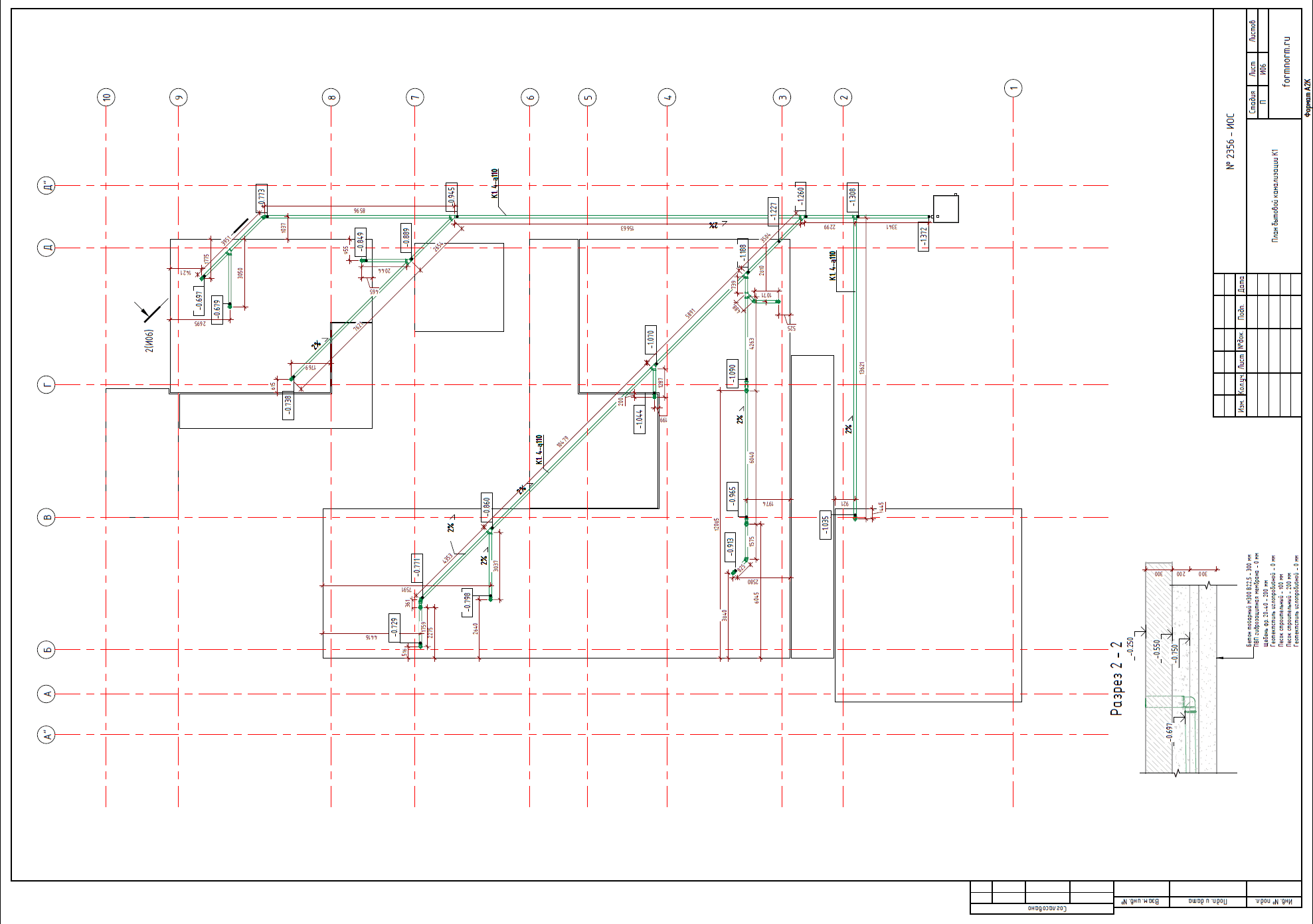

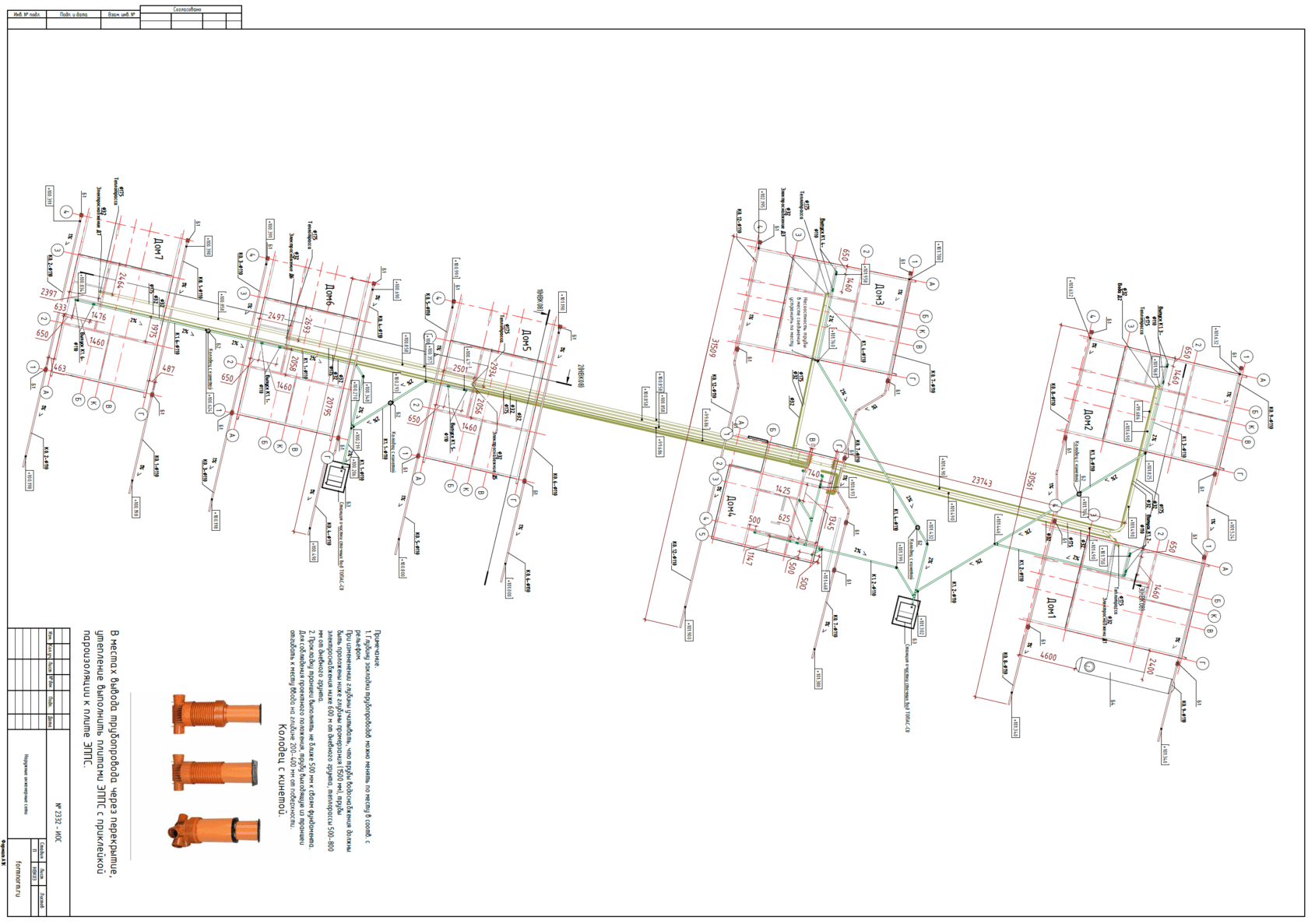

- Оформление плана и профиля трубопровода
- Создание ведомостей и спецификаций, для дальнейшего сметного расчета.
Системы подачи и вывода воды должны быть не только качественно сделаны, но и оптимизированы. Это позволяет сократить число колодцев, протяженность трубопровода и расположение очистных сооружений. Оптимизация позволяет экономить материальные и финансовые ресурсы, а также ускорять работу всей системы НВК.
Особенности проектирования
На практике инженерам редко приходится делать расчеты для новых зданий, в ровном поле, без существующих сетей и застройки. Каждый проект необходимо вписать в сложившуюся ситуацию. С одной стороны, новые сети приходится прокладывать на свободных от застройки участках. одной стороны, новые сети приходится прокладывать на свободных от застройки участках.
С другой стороны коммуникации будут проходить под фундаментом проектируемого объекта. Необходимо на этапе разработки учесть все нюансы, так как после возведения реального фундамента что-либо исправить будет невозможно, или нерационально дорого.
Некоторые люди ошибочно считают, что проектирование генплана и сетей НВК – это работа на плоском листе. В действительности инженеру приходится учитывать все 3 измерения. Свои условия диктует рельеф, когда трубы приходится направлять в гору, или в низменность. Также требуются уклоны для самотёка воды в канализации, и в других ситуациях. На любом участке формируются сложные узлы из сетей, и важно исключить перехлесты труб. На бумаге, или в момент монтажа, сделать подобное невозможно. Поэтому опытные специалисты используют технологии 3D-моделирования.
3D-моделирование сетей НВК дает ряд преимуществ:
- Повышается точность расчетов
- Удобно вносить поправки в проект
- Ускоряется процесс проектирования
- Возможно точно вычислить количество элементов
- Автоматизация сметного расчета
Итог
Благодаря внедрению современных цифровых и строительных технологий повышается повышается точность проектирования, появляется возможность указать точные места вводов и выпуском в монолитных конструкциях, убедиться что трассы не пересекаются и не мешают друг другу. Как следствие растет скорость монтажа и уменьшаются затраты на строительство и использование. Правильно спроектированные и реализованные НВК улучшают условия жизни населения и являются безопасными для окружающей среды. Передовые технологии в сфере НВК – это гарантия стабильного водоснабжения и водоотведения.
