Архитектурный проект частного дома

Согласованный эскиз отвечает на вопрос, каким будет дом. Архитектурный проект объясняет, как этот замысел зафиксировать в размерах, отметках, материалах и документах, понятных заказчику, сметчику, поставщику и строителям.

Точный состав всегда закрепляется договором и зависит от особенностей дома. Требования СПДС задают основу комплекта АР, а детализация ведомостей и узлов определяется заданием на проектирование.

Нормативная основа перечня — ГОСТ 21.501-2018 и общие требования к рабочей документации ГОСТ Р 21.101-2020. Мы дополняем базовый состав теми ведомостями, которые нужны для комплектации конкретного частного дома.

Что входит в полный архитектурный проект

Ниже — полный рабочий перечень, который мы используем как основу комплекта. Для конкретного дома отдельные листы могут объединяться, уточняться или не требоваться, но их отсутствие должно быть осознанным решением, а не случайным пробелом.

1. Титульный лист и содержание альбома. Обозначение проекта, стадия, состав и последовательность листов.
2. Общие данные и пояснительная записка. Исходные положения, основные показатели дома, условные обозначения, общие указания и принятые материалы.
3. Ситуационная или посадочная схема. Размещение дома на участке приводится в составе АР, когда это предусмотрено составом работ; подробный план застройки может выпускаться отдельно.
4. Обмерочные или исходные схемы. Нужны при реконструкции, пристройке либо работе с существующими конструкциями.
5. Планы этажей с экспликацией помещений и мебелью. Назначение и площадь помещений, связи между ними, размещение мебели и оборудования.
6. Размерные планы этажей. Координационные оси, наружные и внутренние размеры, проёмы, отметки, привязки перегородок, лестниц и архитектурных элементов.
7. Планы полов. Типы покрытий, границы материалов, отметки и составы полов; при необходимости — ведомость отделки полов.
8. Планы потолков. Высотные отметки, типы отделки, понижения и архитектурные элементы, если они входят в задание.
9. Фасады. Все характерные стороны дома, высотные отметки, оси, проёмы, декоративные элементы, цветовые и материальные решения.
10. Ведомость фасадных материалов. Названия, типы, цвета и области применения отделки фасадов, цоколя, карнизов и других элементов.
11. Архитектурные разрезы. Высоты помещений, уровни этажей, лестницы, кровля и послойные составы ограждающих конструкций.
12. План кровли. Скаты, уклоны, отметки, свесы, водоотвод, проходки, снегозадержание и элементы безопасности.
13. Экспликация окон. Марки, габариты, тип открывания, материал и основные требования к заполнению проёмов.
14. Экспликация наружных и внутренних дверей. Марки, размеры, направления открывания, материал и комплектация.
15. Схемы заполнения проёмов. Расположение и маркировка окон, дверей, витражей и ворот.
16. Ведомость внутренней отделки. Решения стен, полов и потолков по помещениям, когда отделка входит в задание.
17. Лестницы и отдельные архитектурные элементы. Планы, разрезы, ограждения, размеры ступеней и принципиальные узлы.

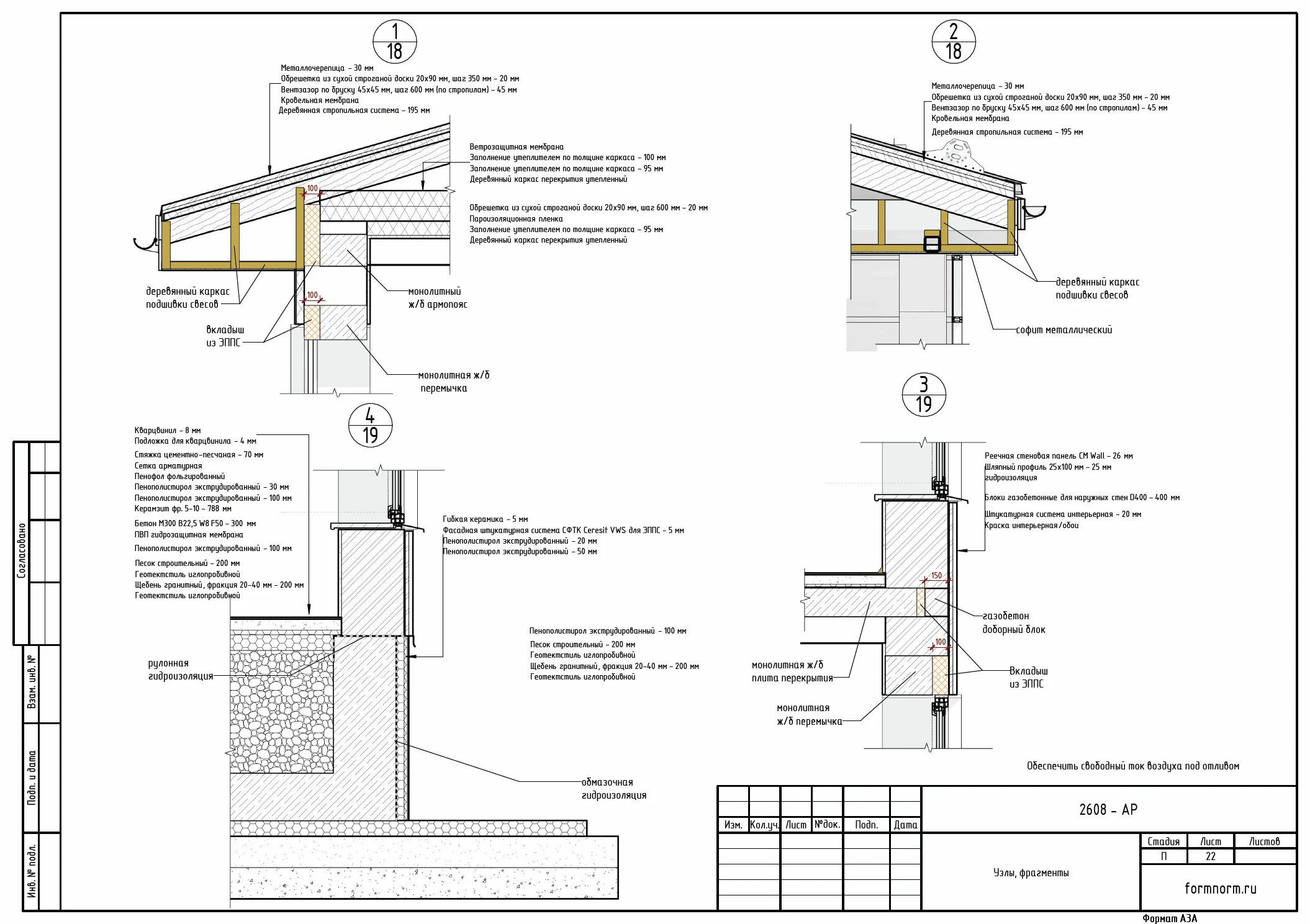

18. Архитектурные узлы и фрагменты. Карнизы, парапеты, примыкания кровли, террасы, крыльца, цоколь, деформационные и отделочные сопряжения — в объёме, необходимом для реализации решений.
19. Ведомость общестроительных материалов. Сводные объёмы основных стеновых, кровельных, фасадных и отделочных материалов в пределах архитектурного раздела.
20. Спецификации изделий и материалов. Окна, двери, люки, лестничные и фасадные элементы, а также другие позиции, предусмотренные комплектом.

Этот перечень описывает архитектурный раздел. Расчёт фундаментов, стен, перекрытий и стропильной системы относится к конструктивным решениям, а отопление, вентиляция, вода, канализация и электрика — к инженерным разделам.

Семь частей, которым мы уделяем особое внимание

В полной ведомости много документов, но семь групп особенно важны для понимания проекта заказчиком и для повседневной работы на стройке. Именно их мы подробно иллюстрируем в этой статье.

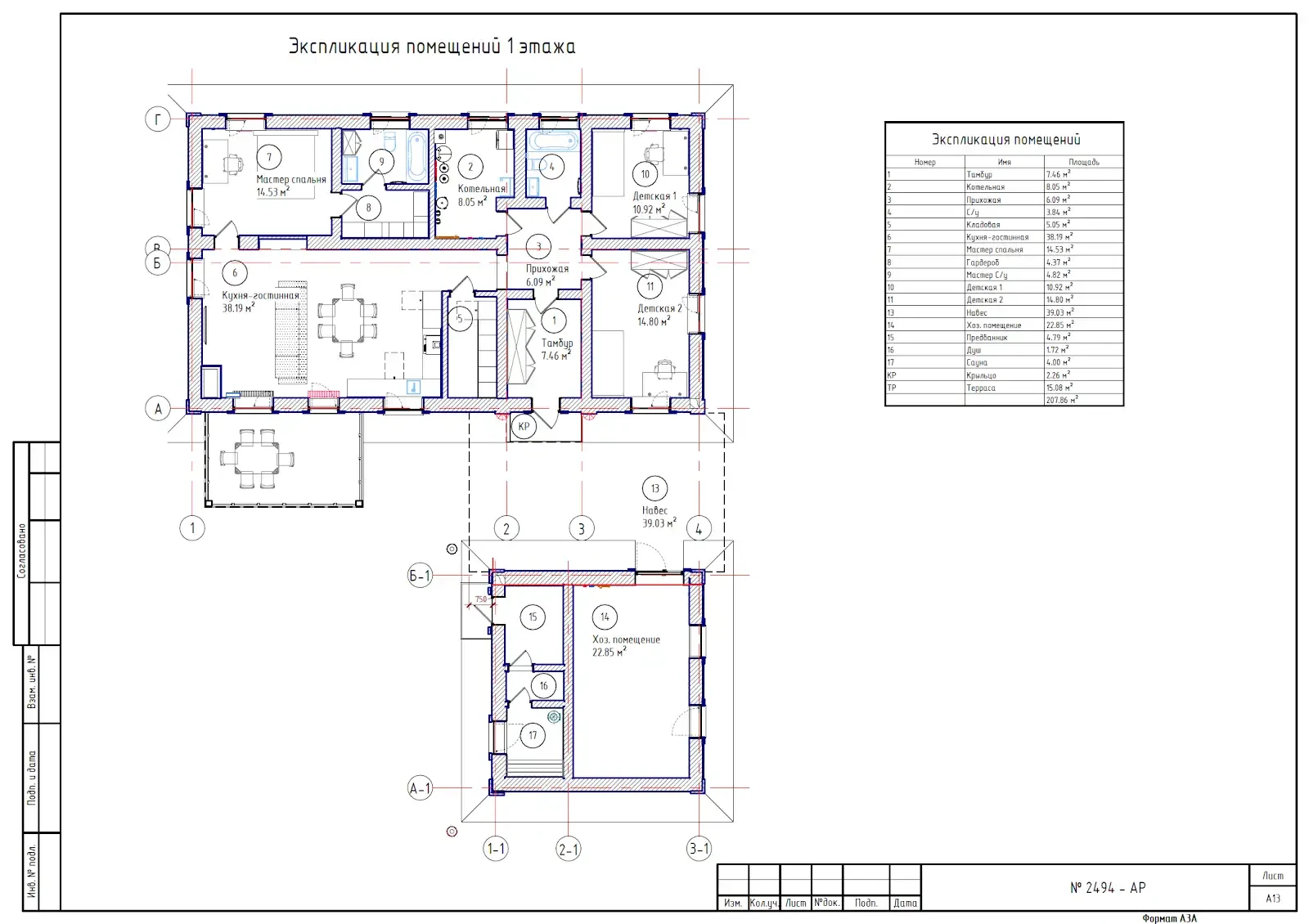

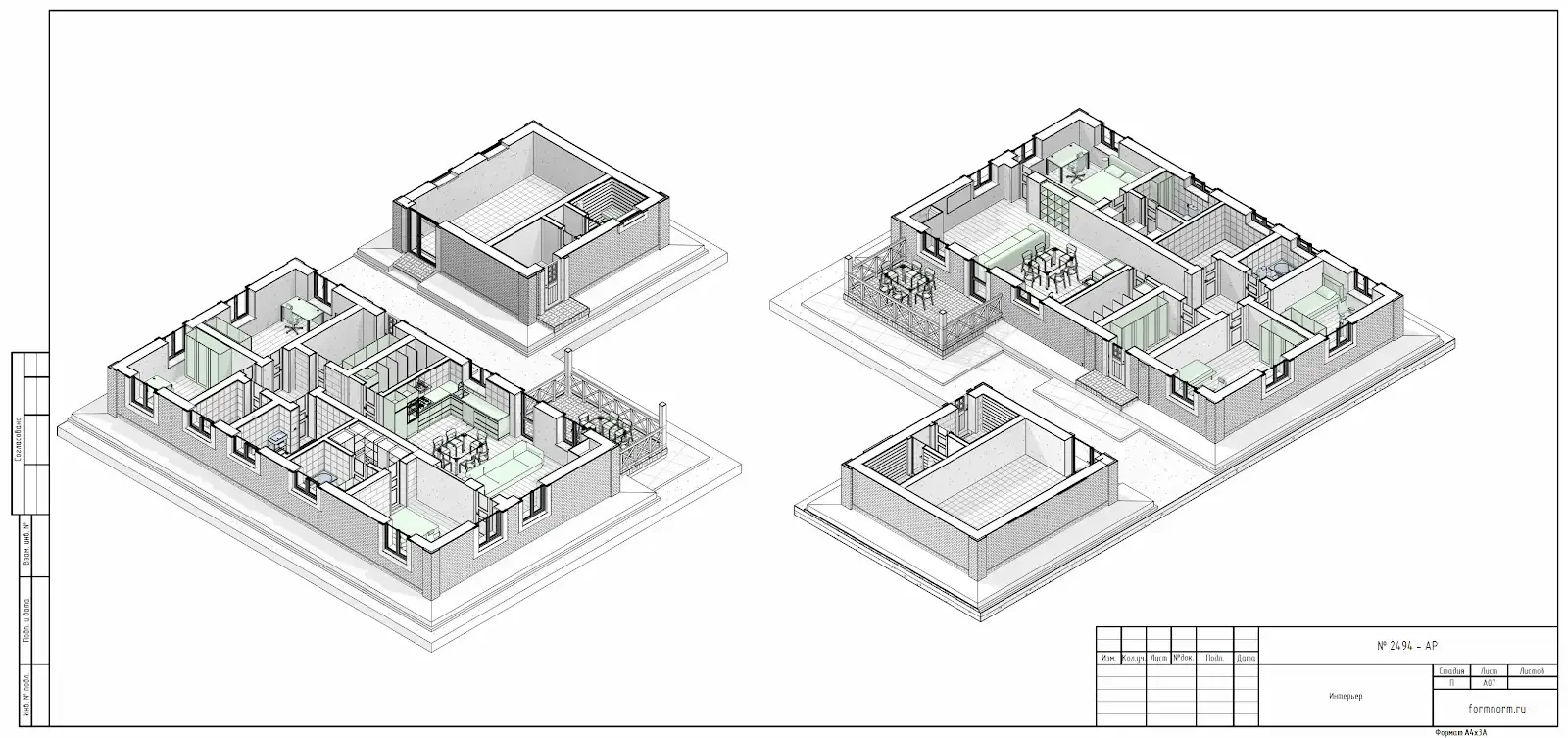

1. Экспликация помещений с расстановкой мебели

Площадь сама по себе не показывает, удобно ли пользоваться комнатой. Мебель, сантехника и встроенное оборудование проверяют проходы, открывание дверей, рабочие зоны кухни, хранение и реальные сценарии жизни семьи.

2. Планы этажей со всеми размерами

На размерных планах замысел превращается в точную геометрию. Строителю нужны оси, толщины стен и перегородок, размеры проёмов, цепочки привязок и высотные отметки — без необходимости восстанавливать их по картинке.

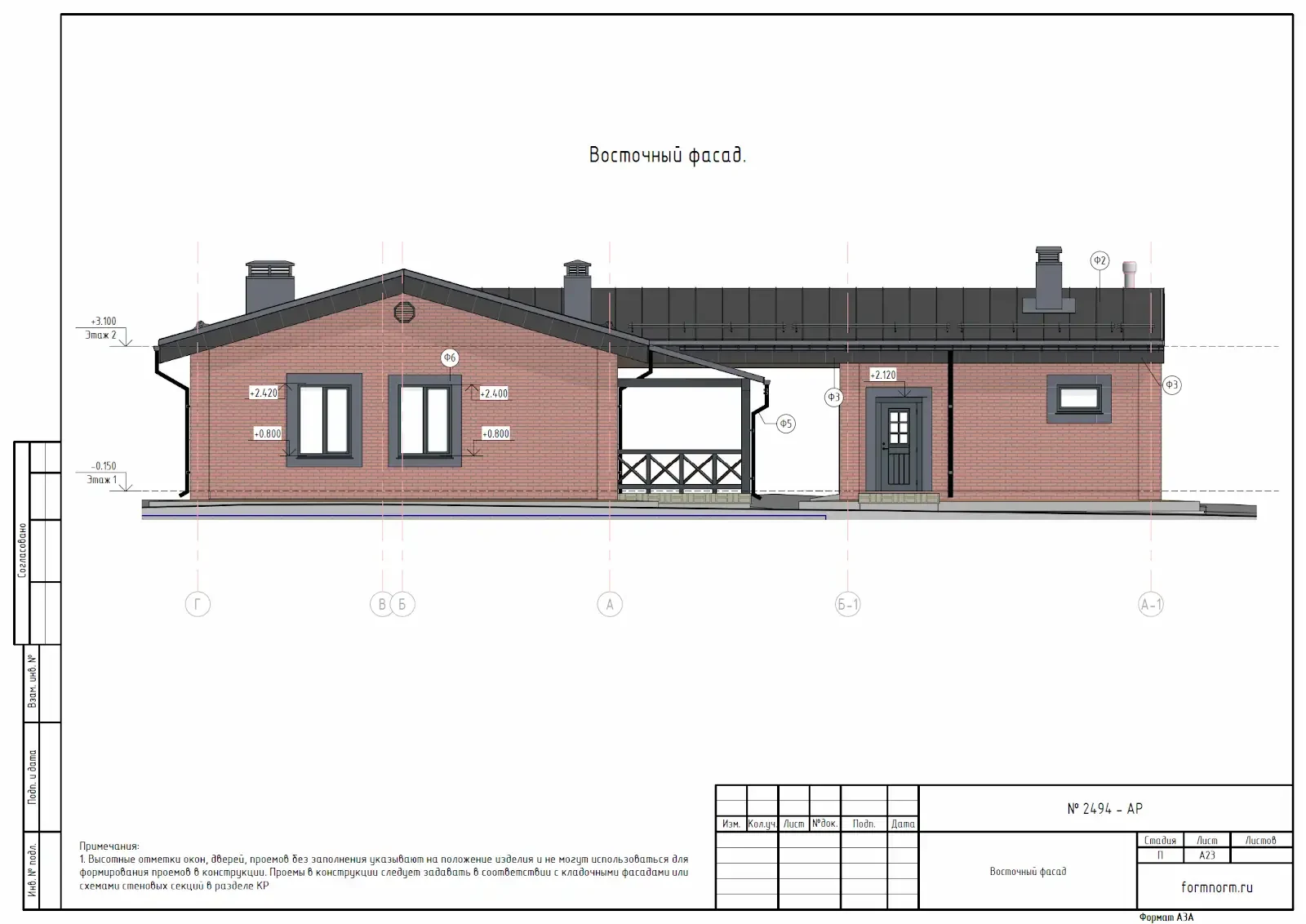

3. Фасады с назначенными материалами

Фасады определяют не только внешний вид. Они связывают отметки этажей и кровли, положение окон, цоколь, карнизы, водосток и границы отделочных материалов на всех сторонах дома.

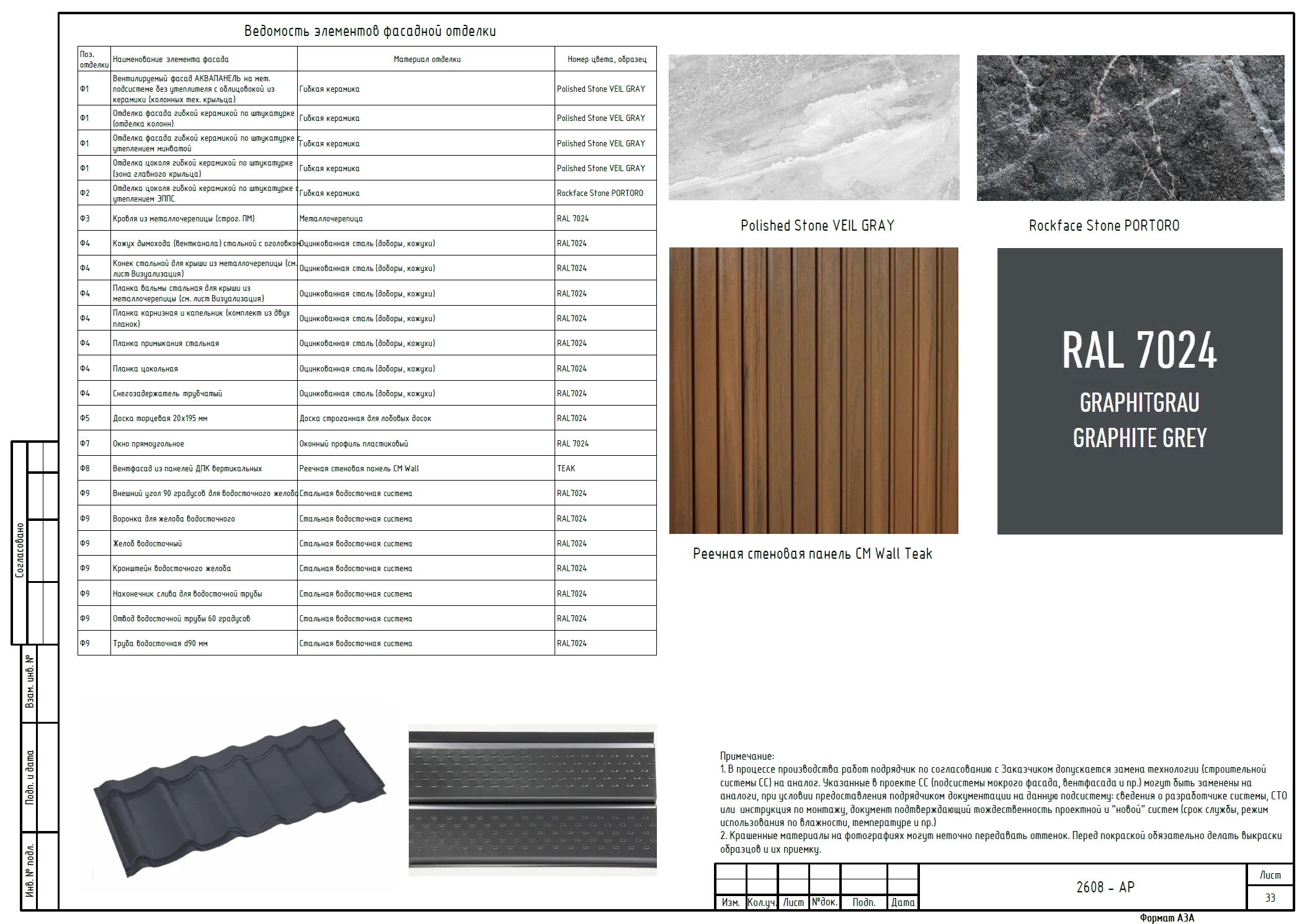

4. Ведомость фасадных материалов

Одинаковое словесное название может означать разные цвета, фактуры и форматы. Ведомость закрепляет конкретные типы материалов и показывает, где каждый из них применяется.

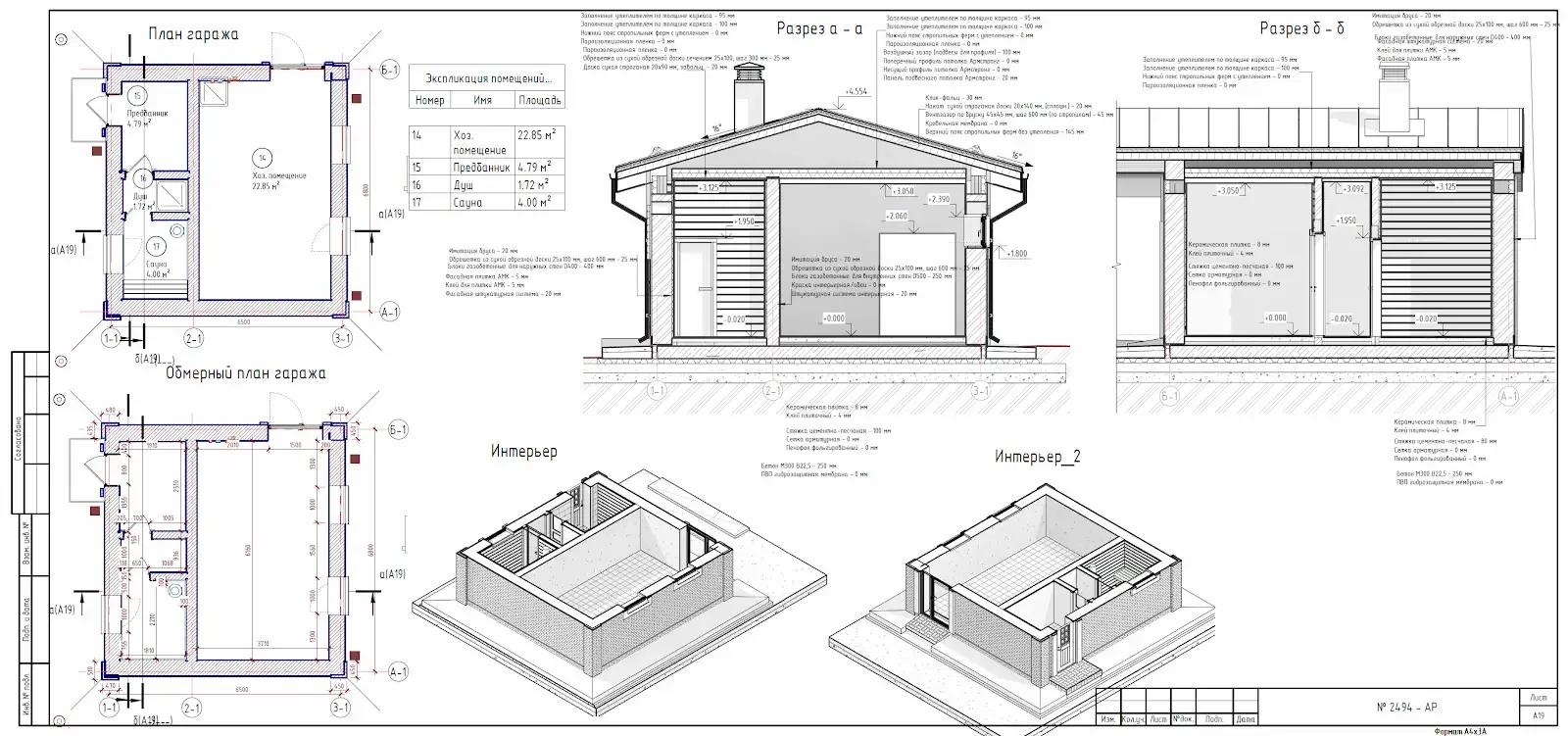

5. Разрезы с указанием слоёв конструкций

Разрезы показывают дом по вертикали: высоты помещений, уровни перекрытий, лестницу, кровлю и взаимное положение конструкций. Послойные составы помогают согласовать архитектурное решение с теплотехникой и конструктивным разделом.

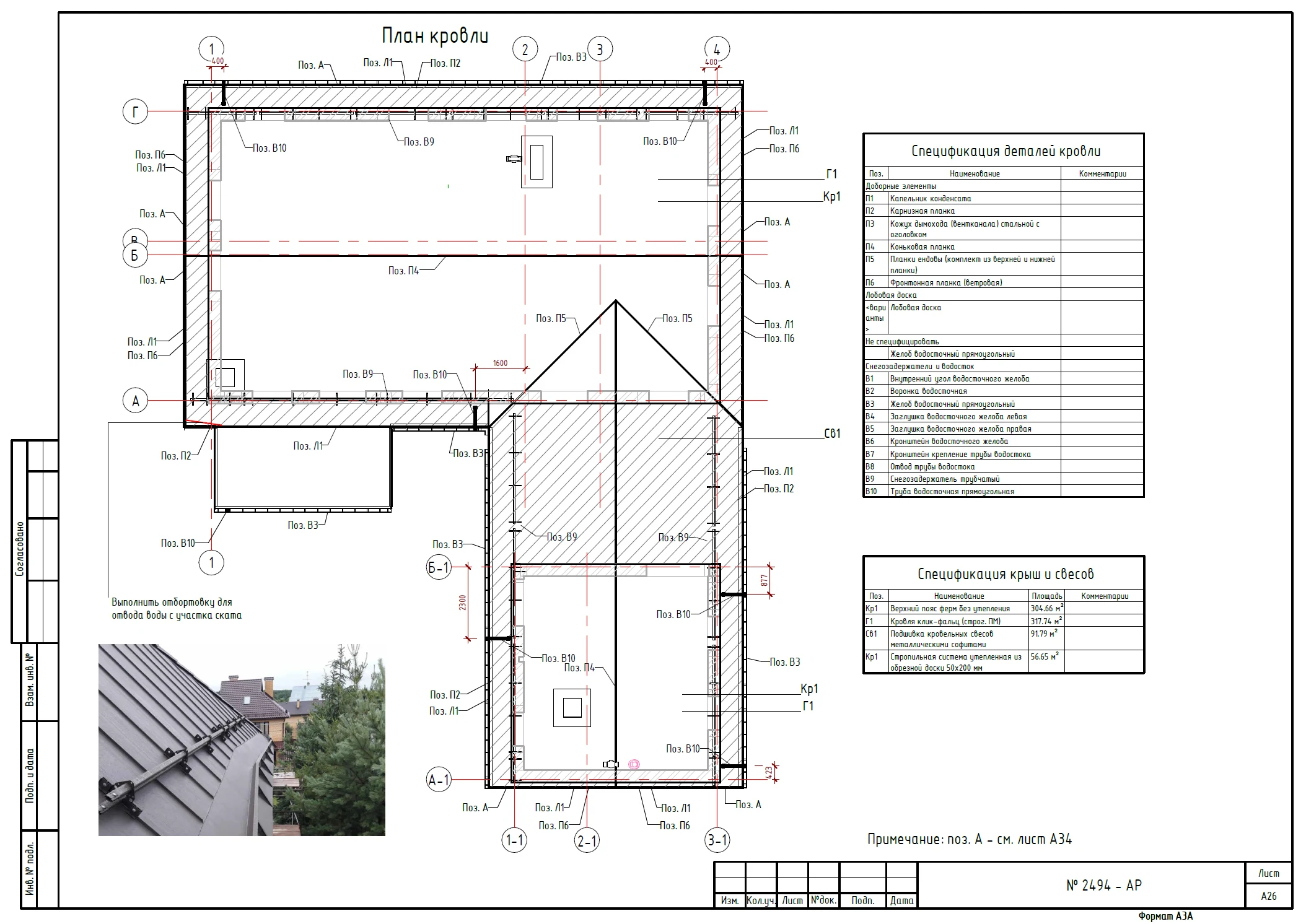

6. План кровли

На плане кровли фиксируются геометрия скатов, уклоны, отметки, свесы, воронки или желоба, проходки и элементы безопасности. Это отдельная рабочая схема, а не уменьшенный вид дома сверху.

7. Ведомость общестроительных материалов

Сводная ведомость помогает оценить и заказать основные материалы архитектурной части. Она не заменяет смету, но даёт проверяемую основу для комплектации и сопоставления предложений поставщиков.

Как понять, что комплект достаточен

Количество листов не является самостоятельным показателем качества. Комплект должен последовательно отвечать на вопросы о геометрии, отметках, материалах и архитектурных узлах именно этого дома.

• планы, фасады и разрезы не противоречат друг другу;
• каждый проём имеет размер и марку, а изделия собраны в ведомости;
• материалы на фасадах и в разрезах названы одинаково;
• кровля согласована с фасадами, разрезами и водоотводом;
• архитектурные решения переданы конструкторам и инженерам без потери геометрии.

Поэтому состав архитектурного проекта лучше определять не по универсальному числу листов, а по задачам конкретного дома и по тому, какие решения должны быть однозначно переданы следующим участникам работы.
