Короткий ответ
Конструктивный проект, или раздел КР, определяет, как дом воспринимает собственный вес, снег, ветер и эксплуатационные нагрузки. Он содержит расчётные предпосылки, схемы несущих элементов, армирование, узлы и спецификации, по которым конструкции можно построить и проверить.
Архитектурный проект задаёт форму и пространство дома. Конструктор переводит их в несущую систему: выбирает расчётную схему, проверяет нагрузки и назначает сечения, материалы и соединения.
Точный набор листов зависит от технологии дома. Для газобетона, каркаса, монолита или поризованной керамики рабочие чертежи будут разными, но каждый комплект должен однозначно описывать путь нагрузок от кровли до грунта.
Что входит в конструктивный проект
Полный рабочий состав КР обычно включает следующие группы документов. Ненужные для конкретной технологии листы исключаются осознанно, а не заменяются типовыми решениями «по месту».
- Титульный лист, содержание, общие данные и пояснительные указания.
- Исходные данные, расчётные характеристики материалов, нагрузки и принятая расчётная схема.
- Расчёт несущих конструкций и оснований в объёме, необходимом для обоснования решений.
- Планы и разрезы фундаментов, подготовка основания, гидроизоляция, армирование и закладные элементы.
- Планы несущих стен, колонн и пилонов, кладочные схемы и правила армирования.
- Перемычки, монолитные пояса, ригели и их ведомости.
- Планы перекрытий, балок, плит, лестниц, крылец и террас.
- Несущая система кровли: стропила, фермы, прогоны, опоры, связи и крепёж.
- Характерные разрезы, узлы сопряжений и монтажные указания.
- Спецификации арматуры, бетона, металла, пиломатериалов, кладочных и крепёжных изделий.

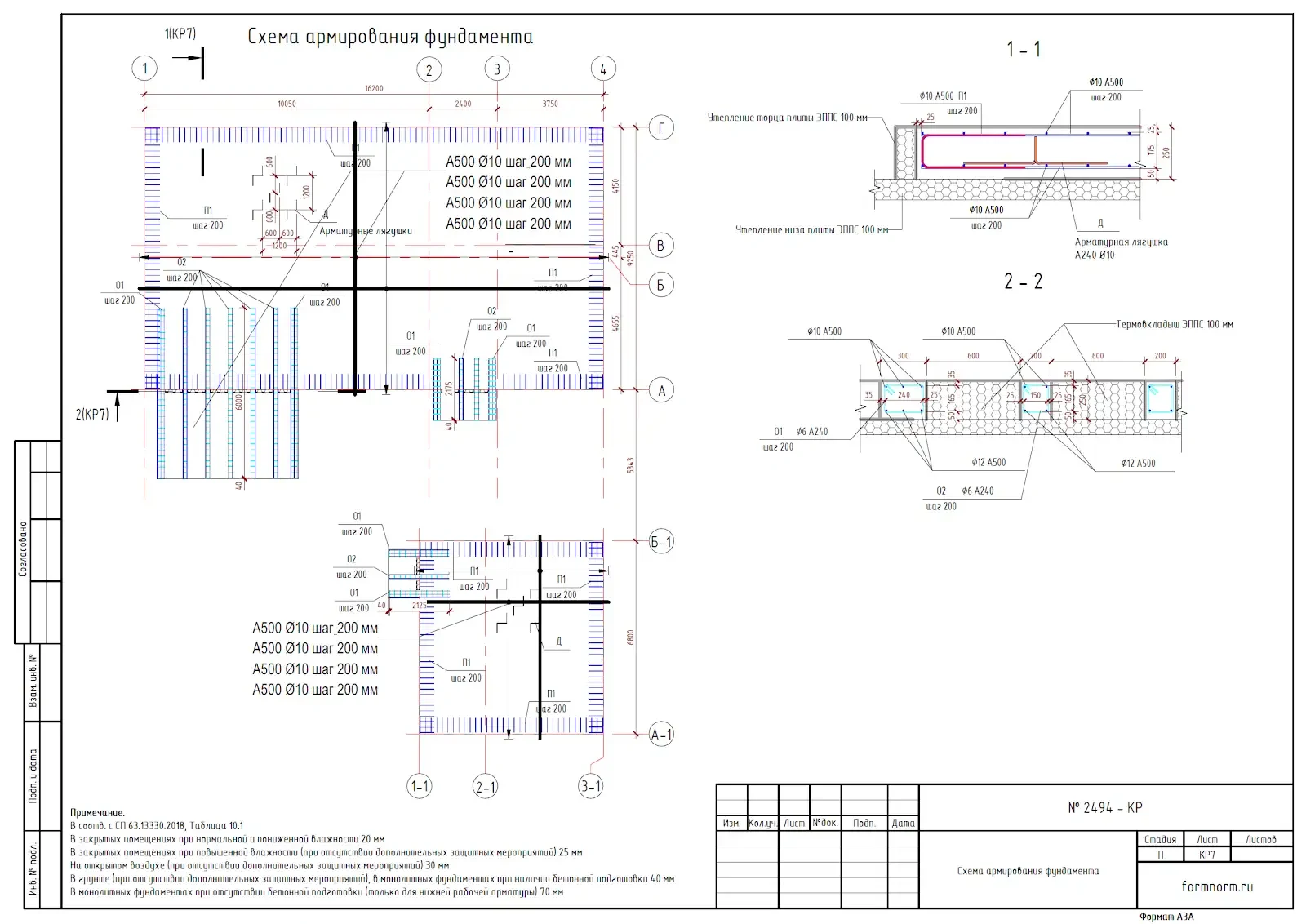

Фундамент и основание
Фундамент рассчитывают после получения данных об участке, грунтах и нагрузках от дома. На рабочих листах показывают геометрию, отметки, подготовку основания, армирование, выпуски и места прохождения коммуникаций.

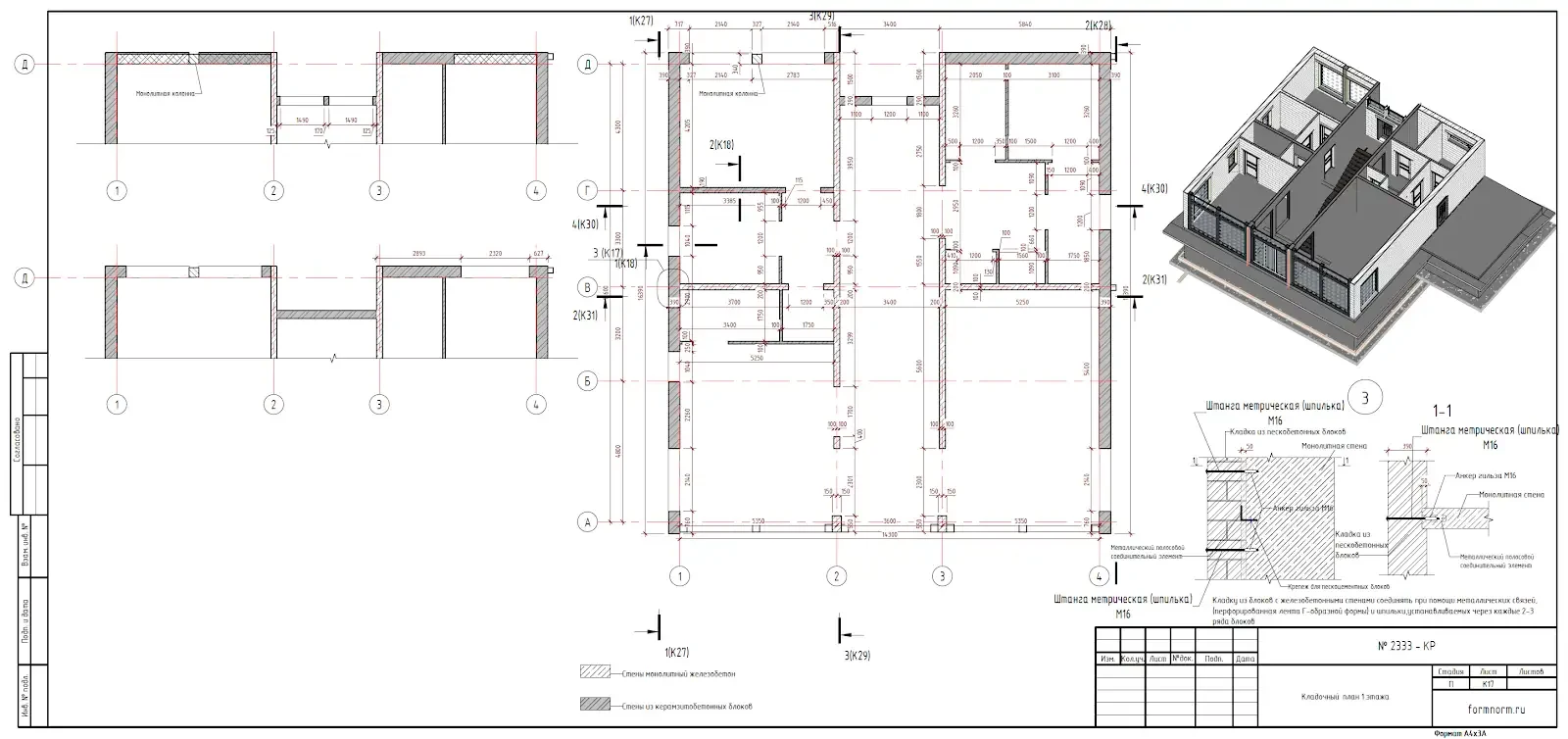

Стены, кладка и монолитные элементы
План несущих стен фиксирует оси, толщины, проёмы, перевязку с колоннами и места опирания перекрытий. Для каменного дома к нему добавляют армирование кладки, монолитные сердечники и пояса.

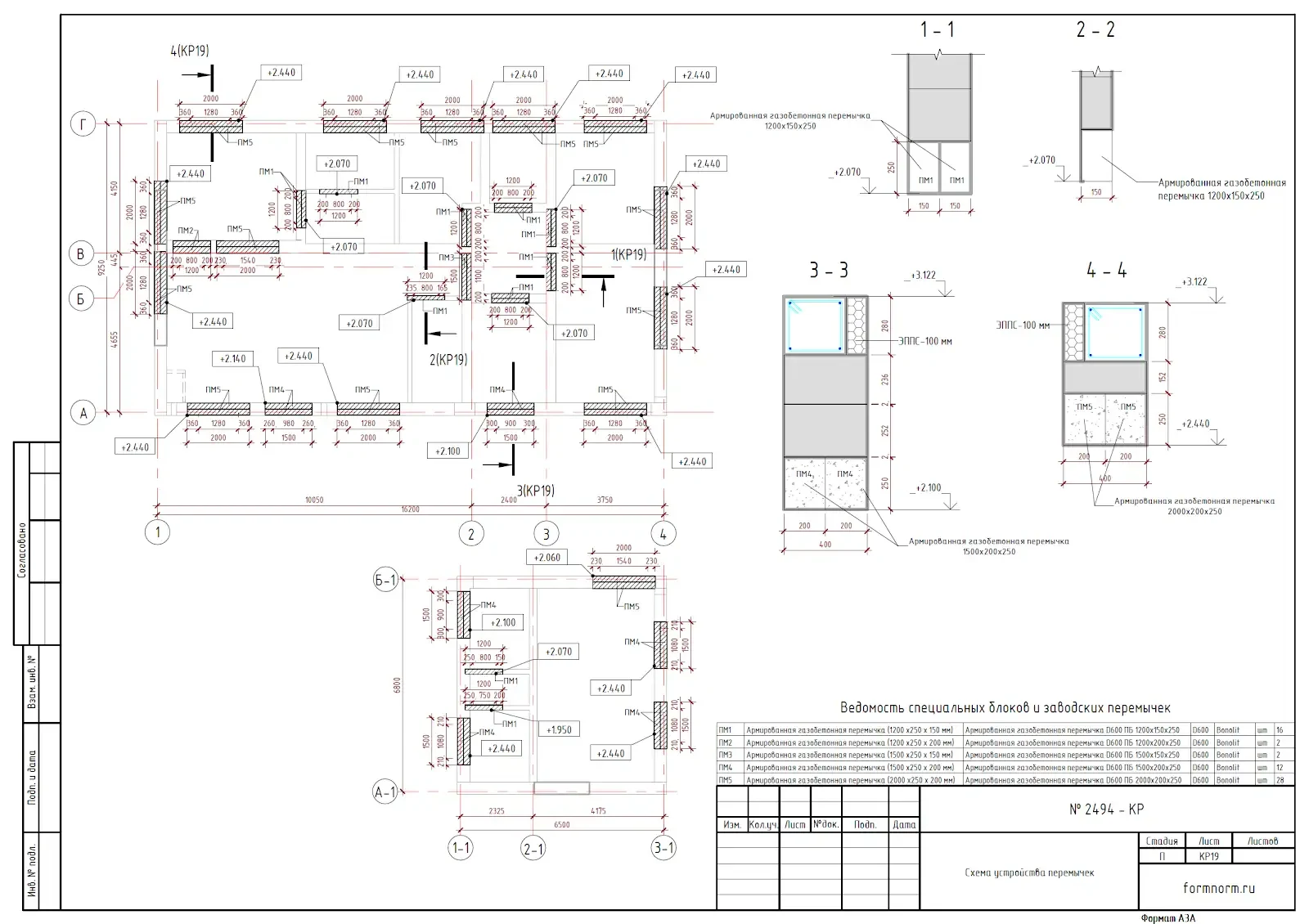

Перемычки и армопояса
Каждый проём меняет передачу нагрузки. Поэтому перемычки получают марки, размеры, армирование и условия опирания, а их позиции собирают в ведомость.

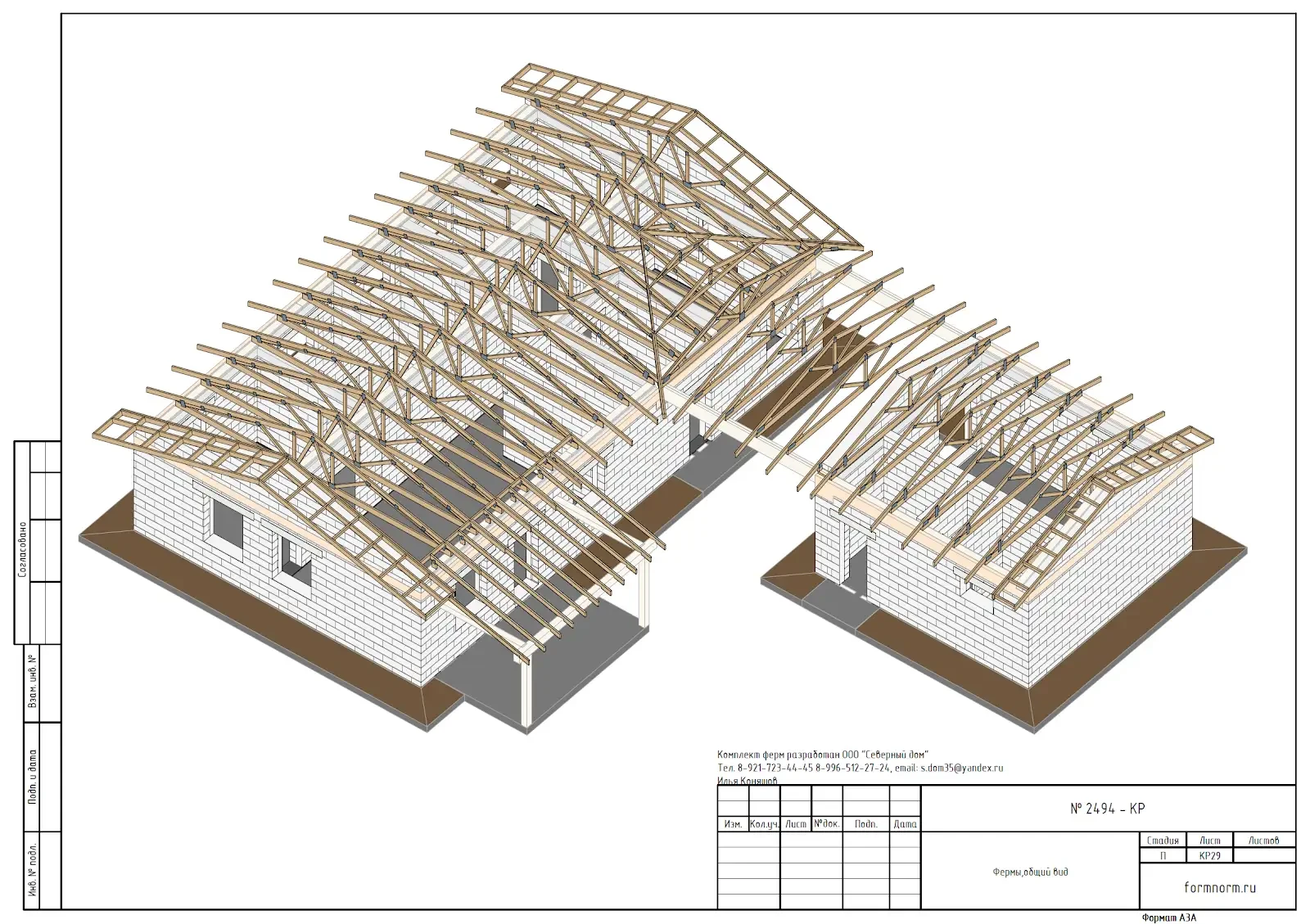

Стропильная система и кровельный каркас
Сложная кровля требует не набора отдельных стропил, а пространственной расчётной схемы. Конструктор назначает опоры, прогоны, стойки, связи и соединения, проверяя участки с ендовами, большими пролётами и сосредоточенными нагрузками.

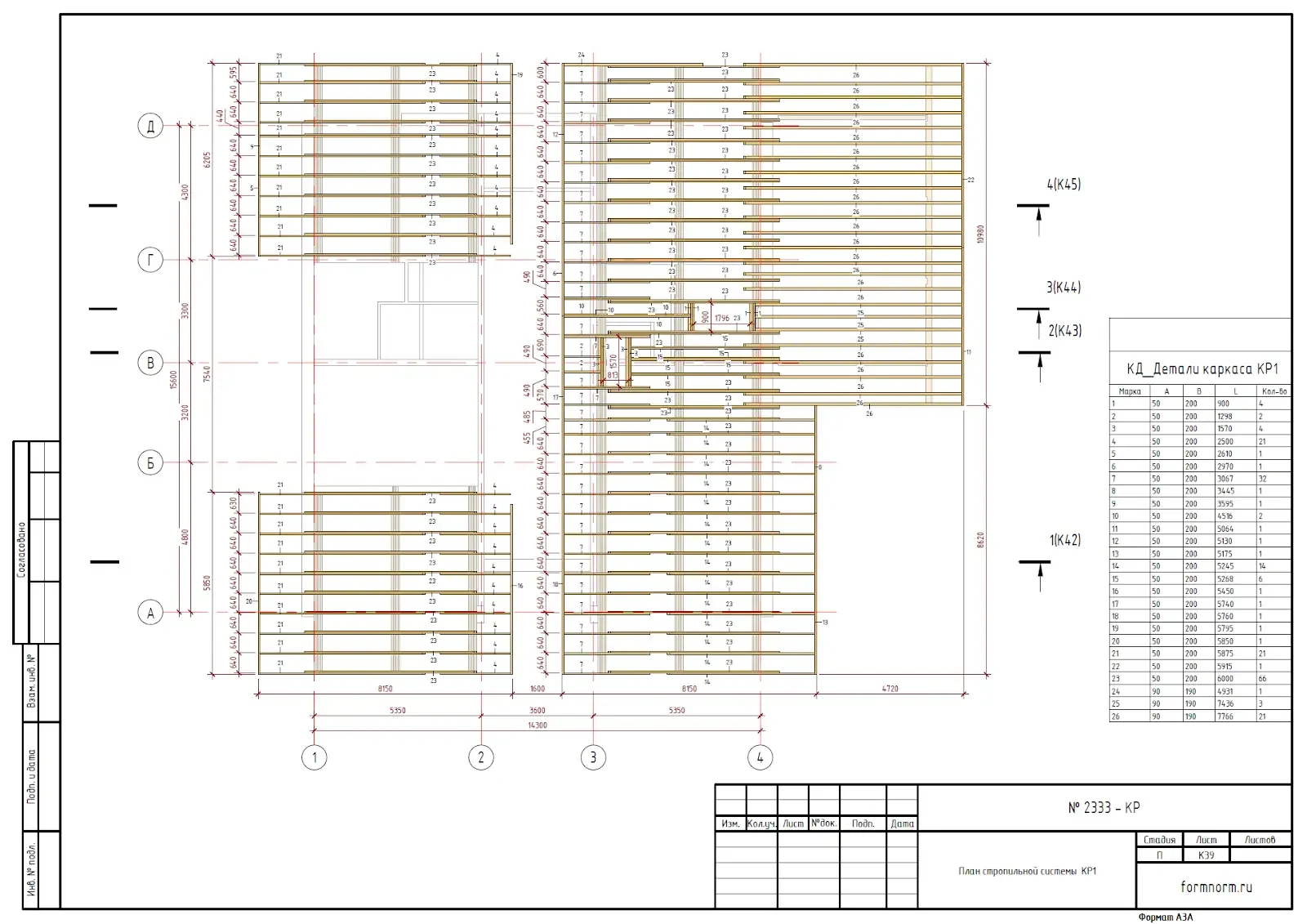

Рабочий план кровельных конструкций
Модель дополняется размерным планом: на нём строители видят марки элементов, шаг, сечения, привязки и спецификацию пиломатериалов.

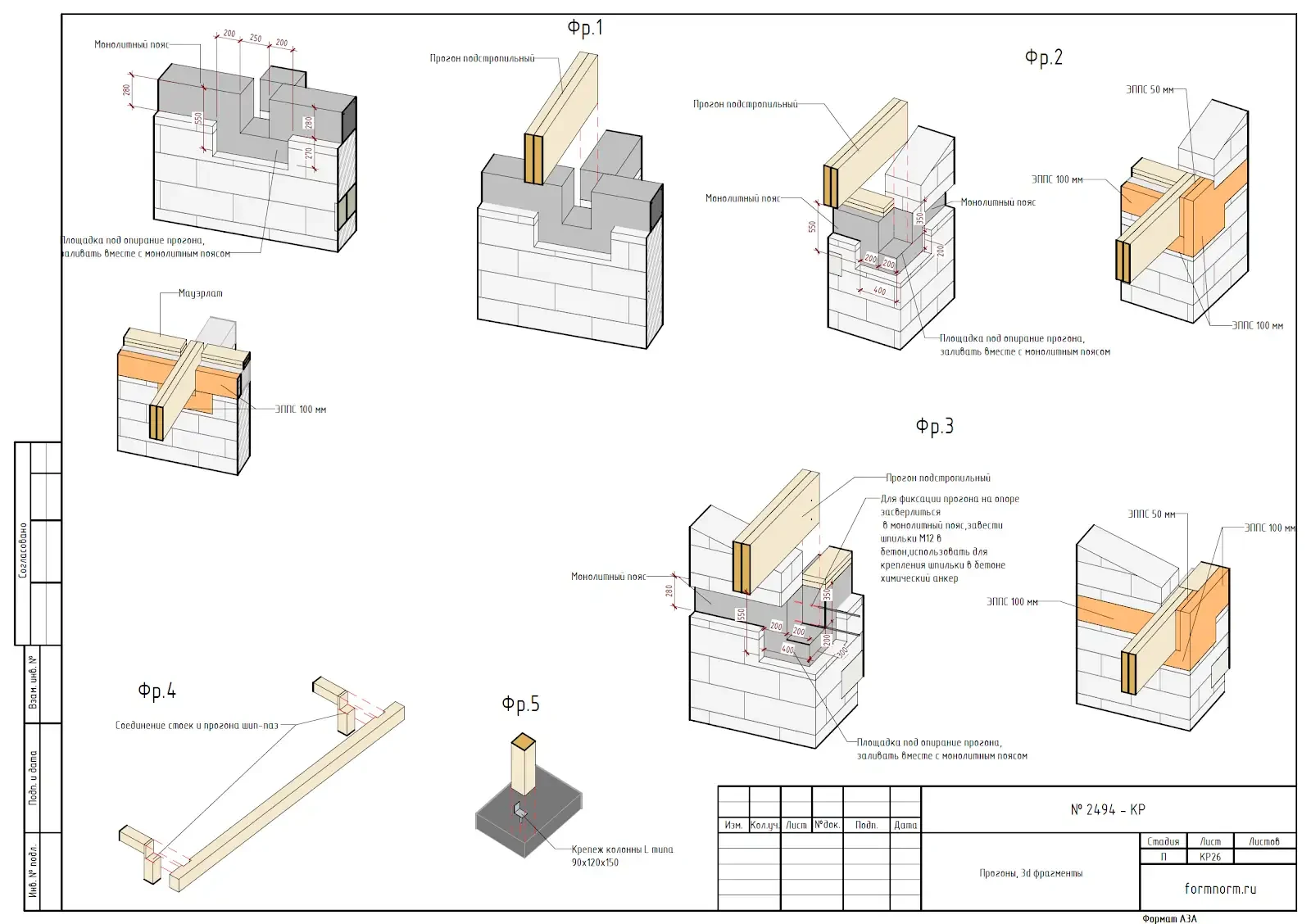

Узлы и сопряжения
Наиболее ответственные места показывают отдельно: опирание стропил, примыкание к армопоясу, соединения стоек и прогонов, анкеровку и утепляющие вставки. Узел должен совпадать с планом и общей моделью.
