Короткий ответ
Координация — это не объединение файлов ради красивой модели. Архитектурная модель отвечает за пространство и внешний облик, конструктивная — за несущую систему, инженерная — за оборудование и трассы. Решение считается согласованным, когда изменение в одной модели проверено в двух остальных.
Один и тот же проём может быть нужен архитектору для света, конструктору — мешать несущему элементу, а инженеру — пересекаться с воздуховодом. По отдельности каждый раздел может выглядеть убедительно, но дом строится из них одновременно.
Три модели дают участникам общий пространственный контекст. Они помогают не только находить пересечения, но и понимать причины решений друг друга.
Что проверяет каждая модель
У моделей разные задачи, но единая геометрическая основа и общие контрольные точки.
- Архитектурная: помещения, проходы, мебель, проёмы, фасады и высоты.
- Конструктивная: фундамент, стены, колонны, балки, перекрытия, кровля и узлы.
- Инженерная: оборудование, стояки, шахты, каналы, трубопроводы и кабельные трассы.
- Общая проверка: отметки, отверстия, доступ для обслуживания и последовательность монтажа.
- Управление изменениями: каждое согласованное изменение отражается во всех затронутых разделах.

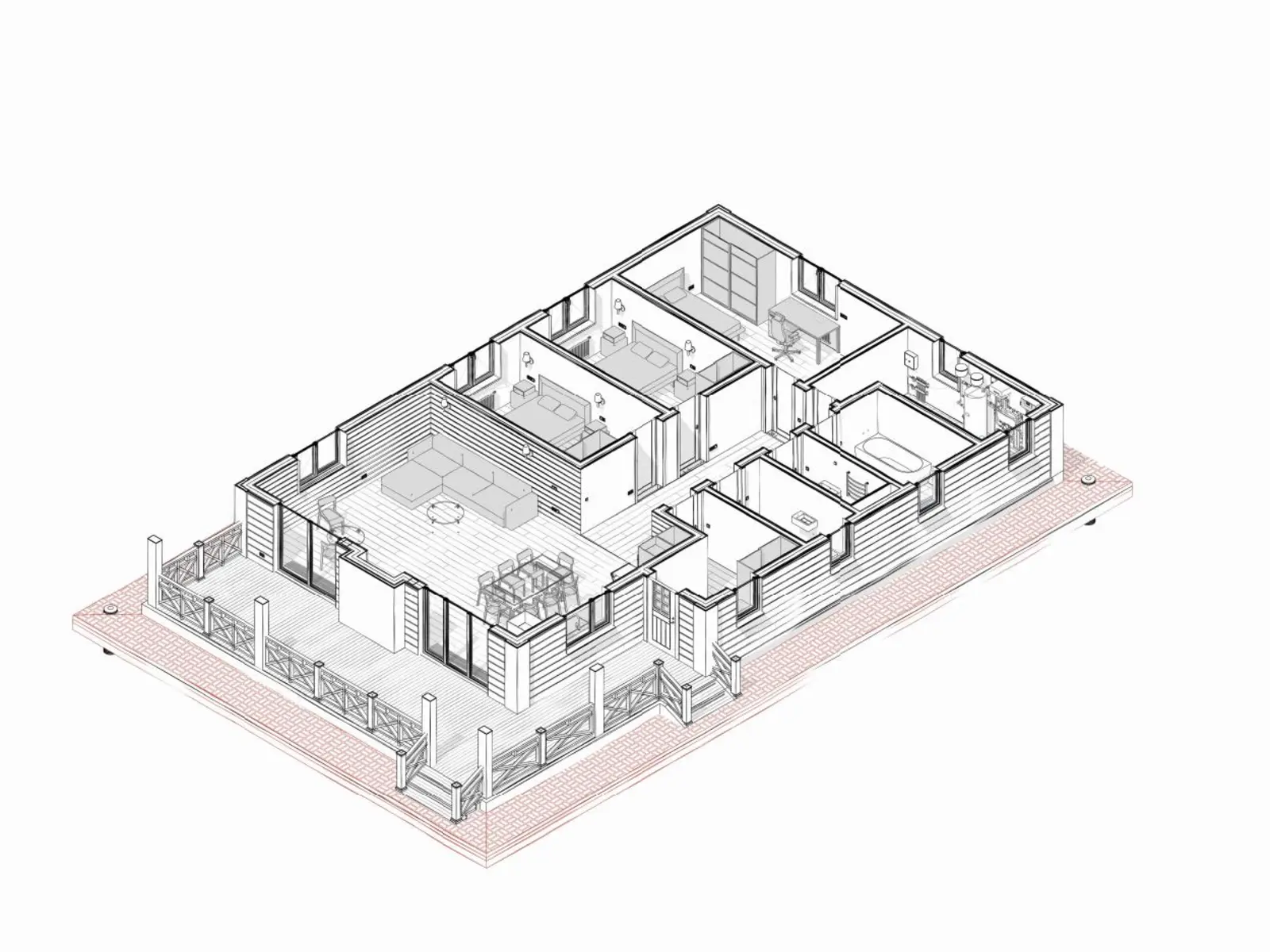

Архитектурная модель задаёт пространство
В ней проверяются размеры комнат, мебель, проходы, двери, окна и связь уровней. Она формулирует задачу для смежных специалистов, но не может сама определить несущую схему или реальные размеры инженерных коммуникаций.

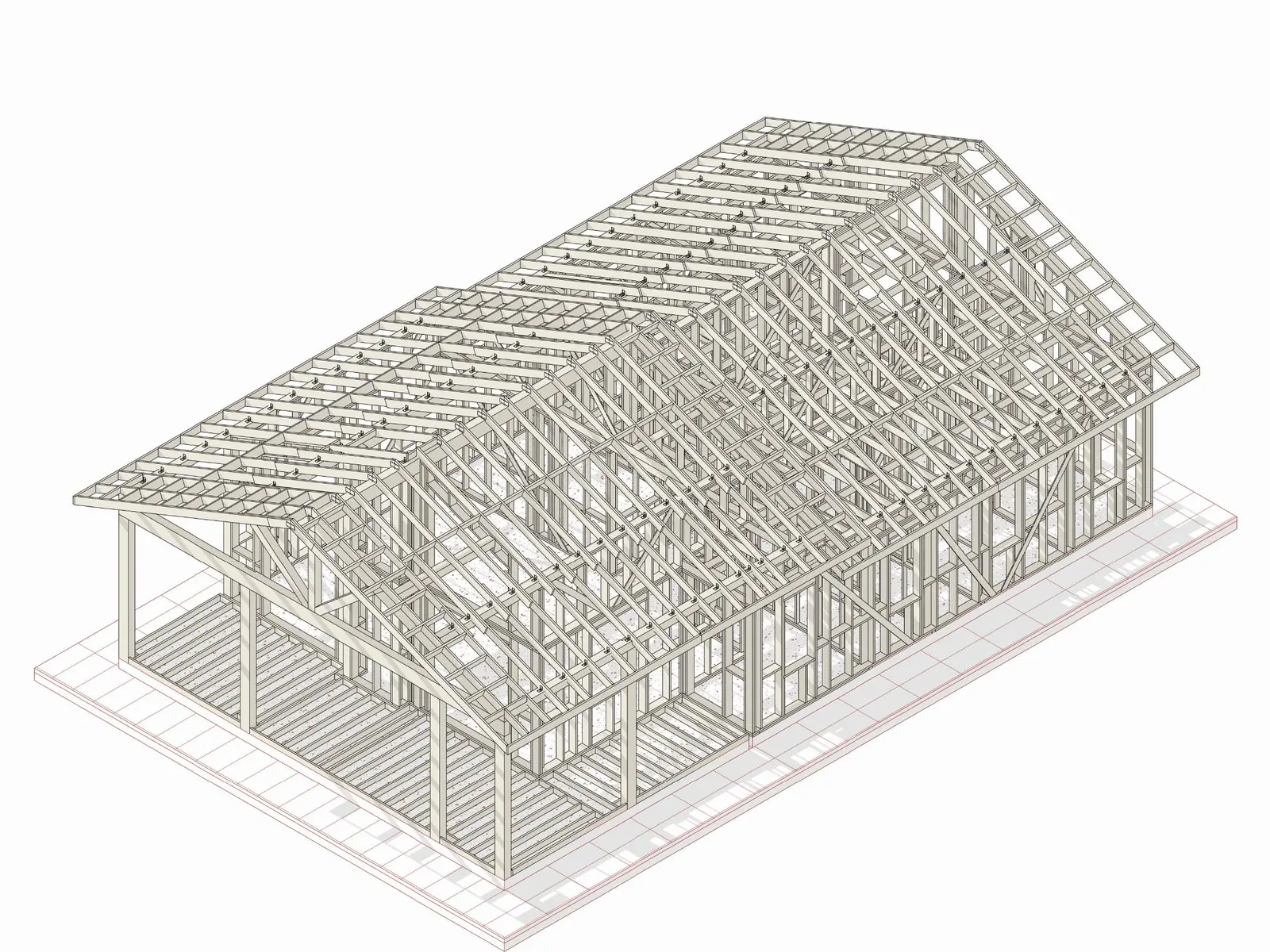

Конструктивная модель показывает путь нагрузок
Конструктор превращает архитектурную форму в систему фундамента, стен, колонн, балок, перекрытий и кровли. Здесь проверяются пролёты, опирания и места, где архитектурное решение требует специальных узлов.

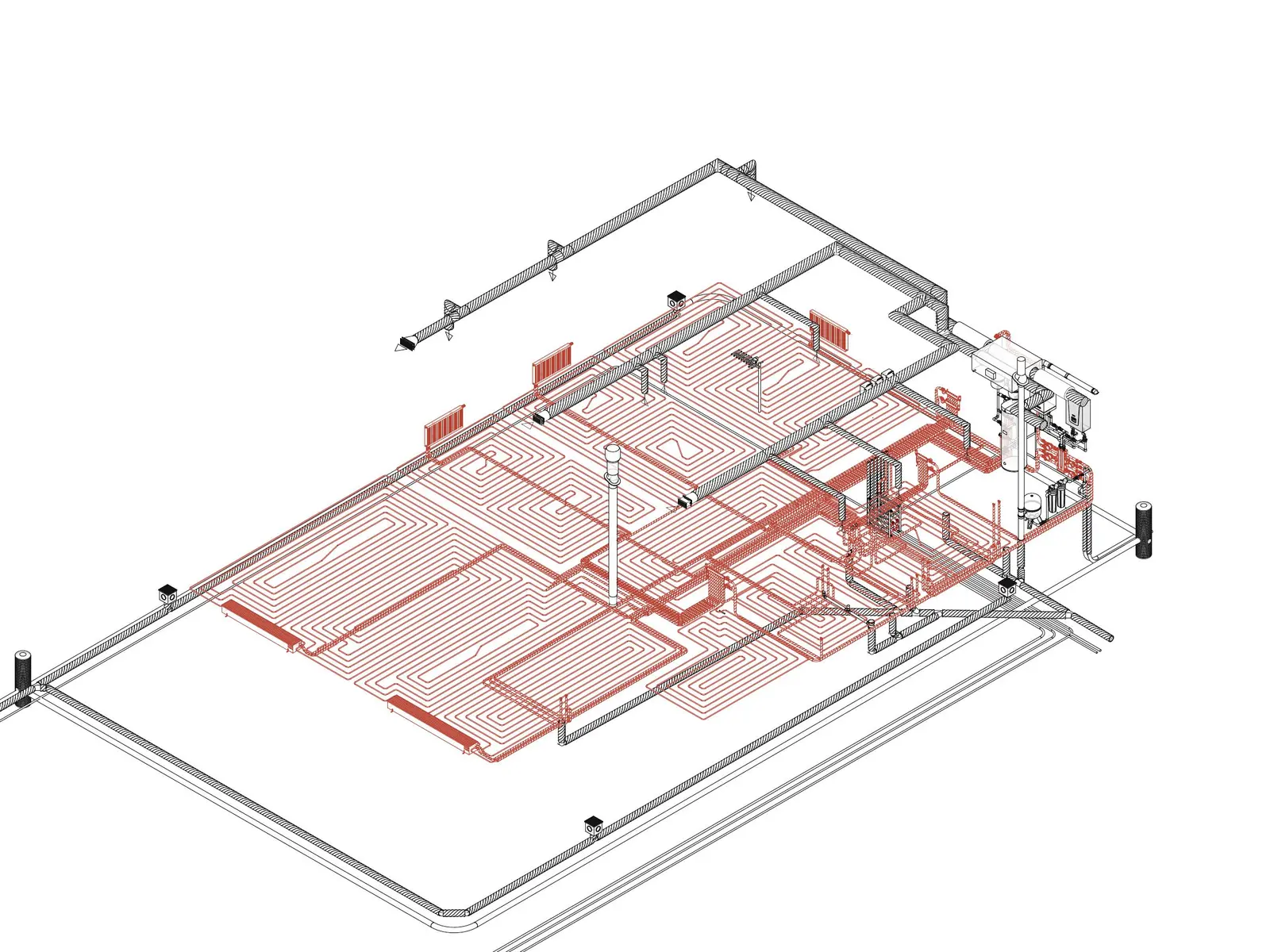

Инженерная модель занимает реальное место
Трубы, каналы и оборудование имеют диаметры, уклоны, изоляцию и зоны обслуживания. Когда их моделируют в объёме, становится видно, можно ли провести трассу через перекрытие, разместить коллектор или открыть сервисную дверцу.
Координация начинается в местах стыка
Мы сопоставляем модели по общим осям и отметкам, проверяем отверстия, шахты, лестницы, кровлю, котельную и насыщенные инженерией помещения. Найденное пересечение — только сигнал: затем команда выбирает решение, которое меньше всего ухудшает дом в целом.
Иногда достаточно сместить трассу. В другом случае требуется изменить балку, высоту потолка или положение оборудования. Поэтому автоматическая проверка не заменяет совместного решения архитекторов, конструкторов и инженеров.
Изменение должно пройти через все модели
Если на позднем этапе переносится санузел, меняются не только перегородки. Нужно проверить выпуск канализации, отверстия в перекрытии, трассы воды, вентиляцию, отделку и иногда несущую схему. Управление такими зависимостями и есть практическая ценность координации.
- изменение фиксируется и получает ответственного;
- определяются затронутые разделы;
- решение проверяется пространственно и расчётно;
- после согласования обновляются чертежи и спецификации.
Результат — меньше решений на строительной площадке
Проект не может предсказать каждую производственную ситуацию, но он должен убрать системные противоречия между разделами. Строители получают согласованные размеры и проходки, а заказчик — понятную основу для комплектации, сметы и контроля работ.
