Короткий ответ
Инженерный проект частного дома связывает расчёты, оборудование и трассы систем. В этой статье разбираем четыре внутренних раздела — отопление, вентиляцию, водоснабжение и канализацию — и отдельный блок наружных сетей. Электроснабжение будет рассмотрено отдельно.
Инженерные чертежи нельзя разрабатывать как независимые линии поверх готового плана. Системы делят шахты и технические зоны, пересекают конструкции, зависят от состава семьи и режима проживания — поэтому их координируют с архитектурой и разделом КР.
Работа начинается с расчётов и исходных данных. Только после определения теплопотерь, воздухообмена, расходов воды и точек подключения инженер назначает оборудование и прокладывает трассы.
Что входит в проект инженерных систем
Для каждого раздела выпускают общие данные, расчёты, планы, аксонометрические или принципиальные схемы, узлы и спецификации. Состав уточняется по оборудованию и источникам ресурсов.
- Расчёт теплопотерь здания и тепловых нагрузок по помещениям.
- Система отопления: источники тепла, отопительные приборы, тёплые полы, коллекторы и трубопроводы.
- Вентиляция: требуемый воздухообмен, приток, вытяжка, воздуховоды и оборудование.
- Внутреннее водоснабжение: холодная и горячая вода, циркуляция, коллекторы и подключения приборов.
- Внутренняя канализация: выпуски, стояки, уклоны, вентиляция и ревизии.
- Наружные сети: ввод воды, выпуски канализации, дренаж и ливневый водоотвод в границах согласованного задания.
- Сводные задания смежным разделам: отверстия, шахты, приямки, закладные и электрические мощности оборудования.
- Спецификации труб, арматуры, воздуховодов, приборов и основного оборудования.

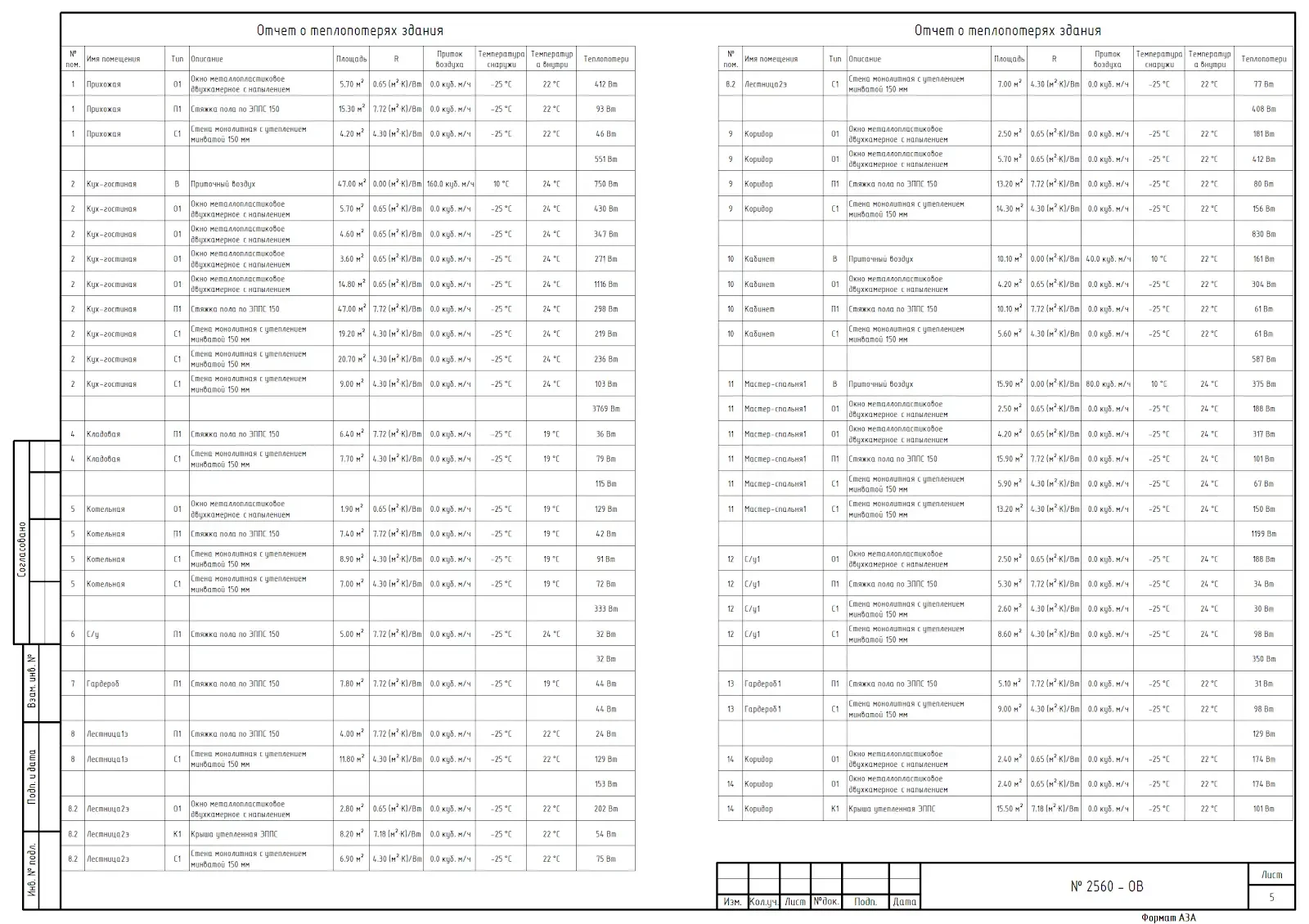

Расчёт теплопотерь
Отопление начинается не с выбора котла и радиаторов. Инженер считает потери через стены, окна, кровлю и пол, учитывает наружную температуру и требуемый режим каждого помещения.

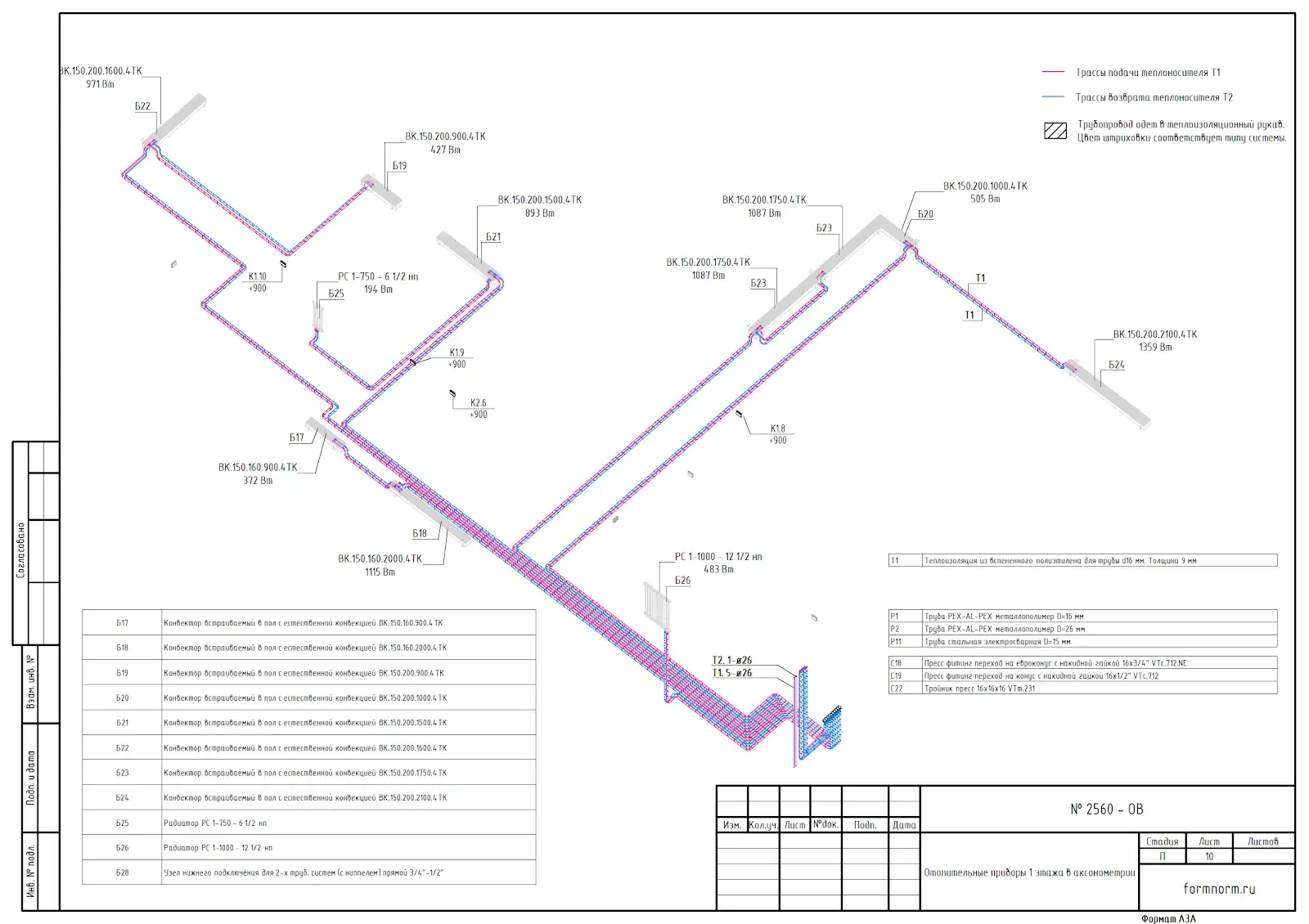

Отопление и тёплые полы
На планах и схемах показывают приборы, подающую и обратную магистрали, коллекторы, диаметры и настройки. Контуры тёплого пола раскладывают с учётом покрытий, мебели и допустимой длины.

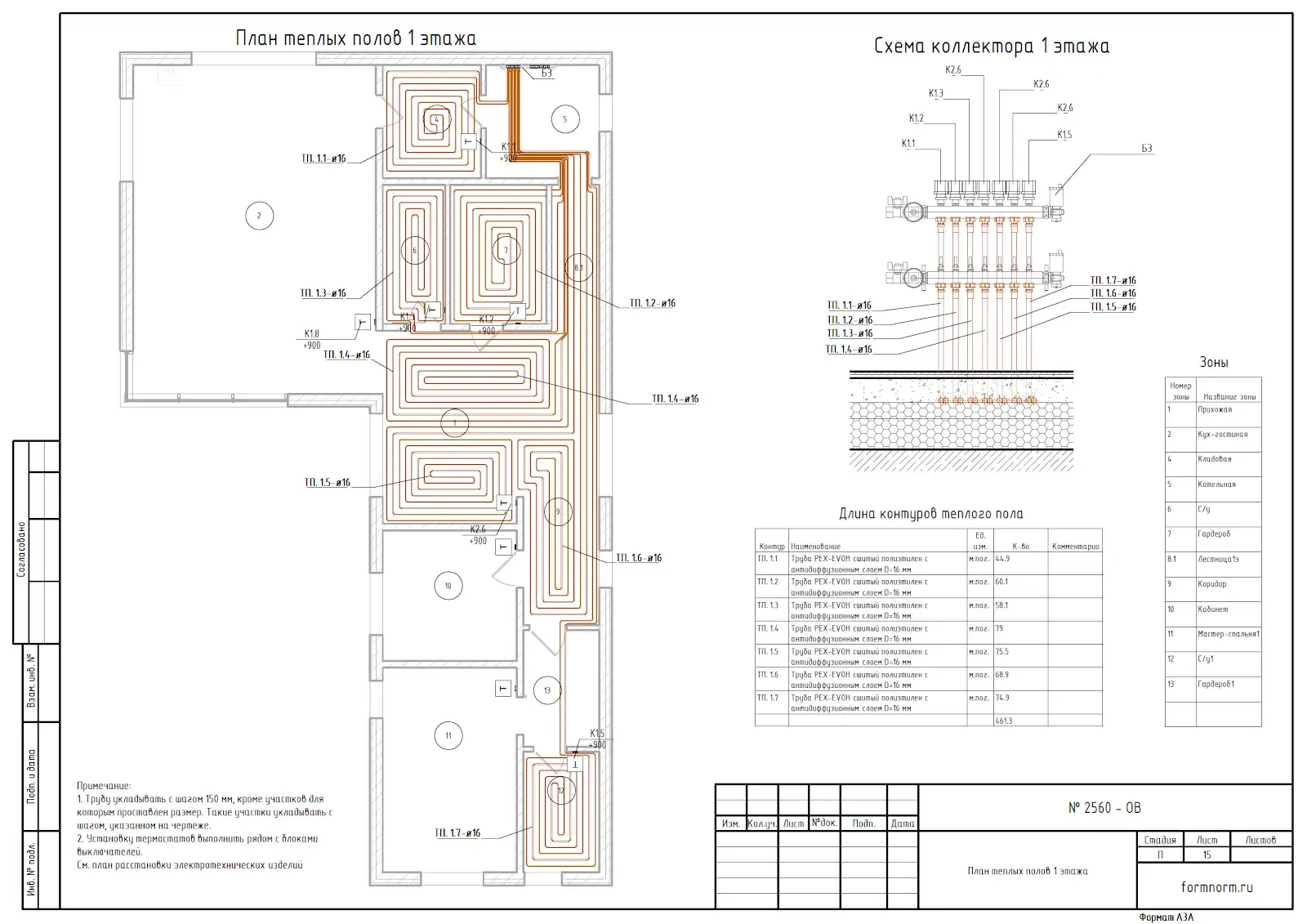

Контуры напольного отопления
Отдельный план нужен для шага укладки, границ контуров, длины петель и привязки к коллектору. Так система становится балансируемой и пригодной для монтажа.

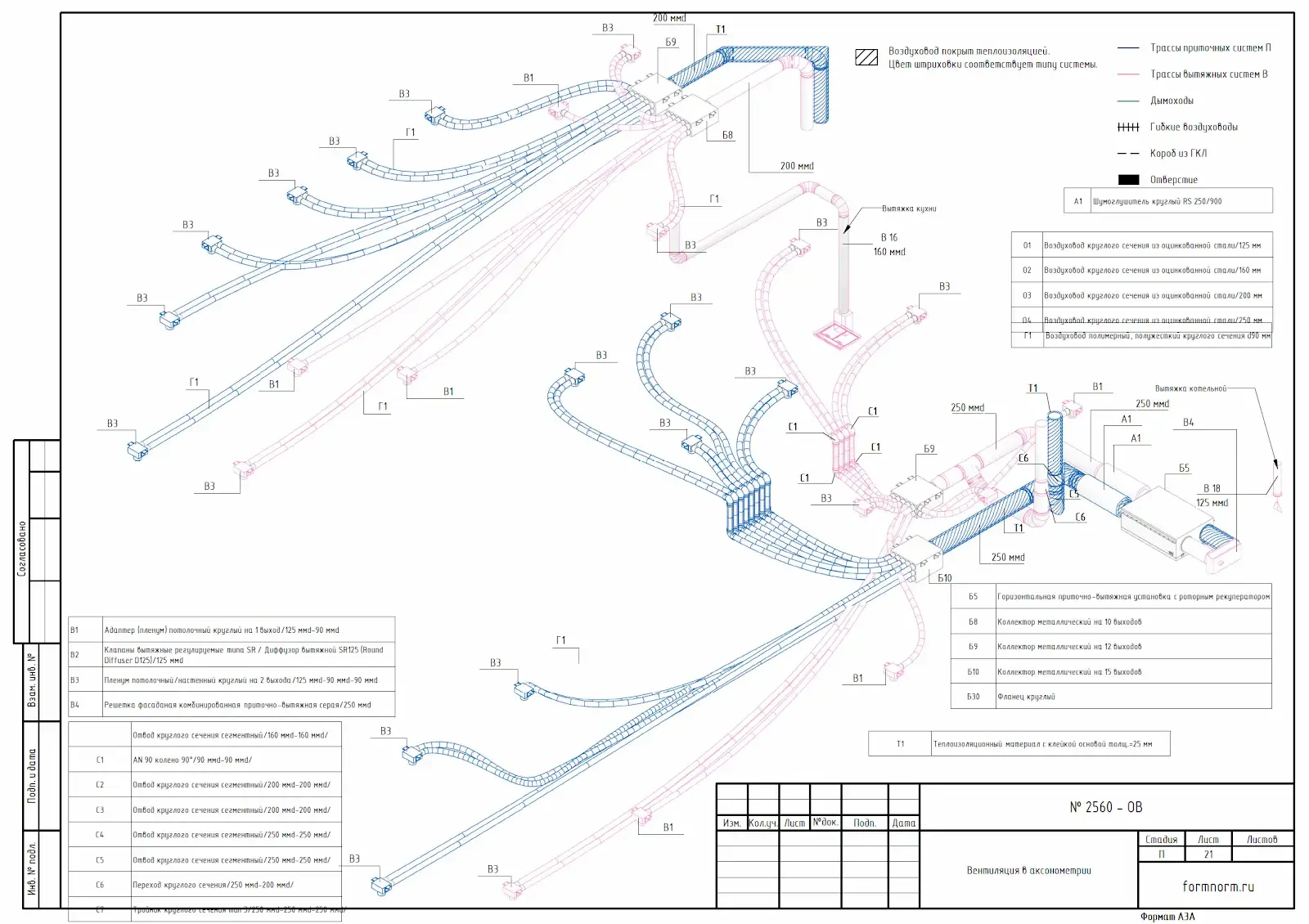

Вентиляция
Проект определяет, откуда поступает свежий воздух, где удаляется загрязнённый и как проходят воздуховоды. Для механической системы дополнительно выбирают установку, шумоглушение, решётки и автоматику.

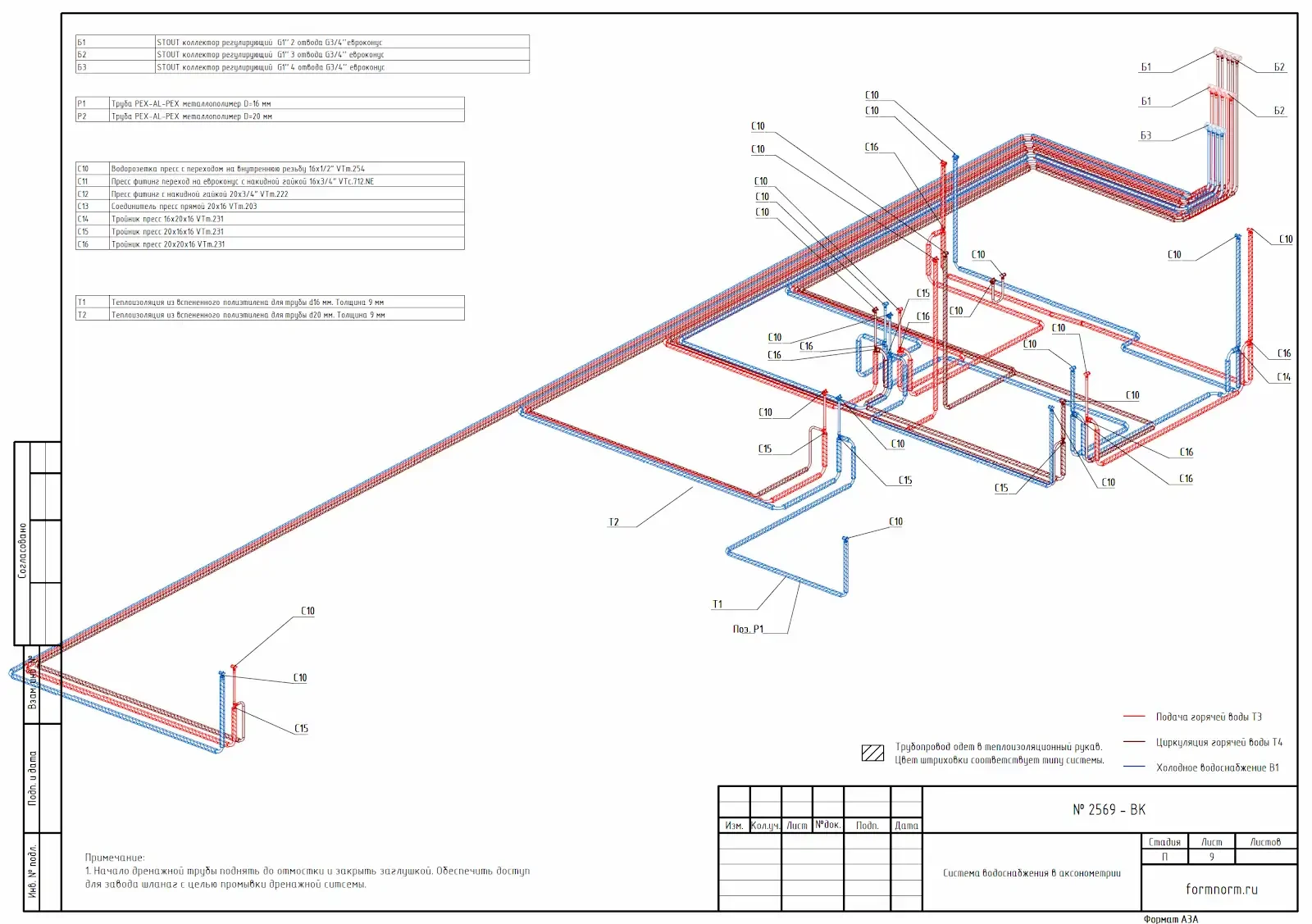

Водоснабжение и канализация
Водоснабжение увязывает точки разбора, коллекторы, горячую воду и циркуляцию. Канализация требует уклонов, стояков, выпусков и вентиляции; эти решения заранее координируют с перекрытиями и фундаментом.

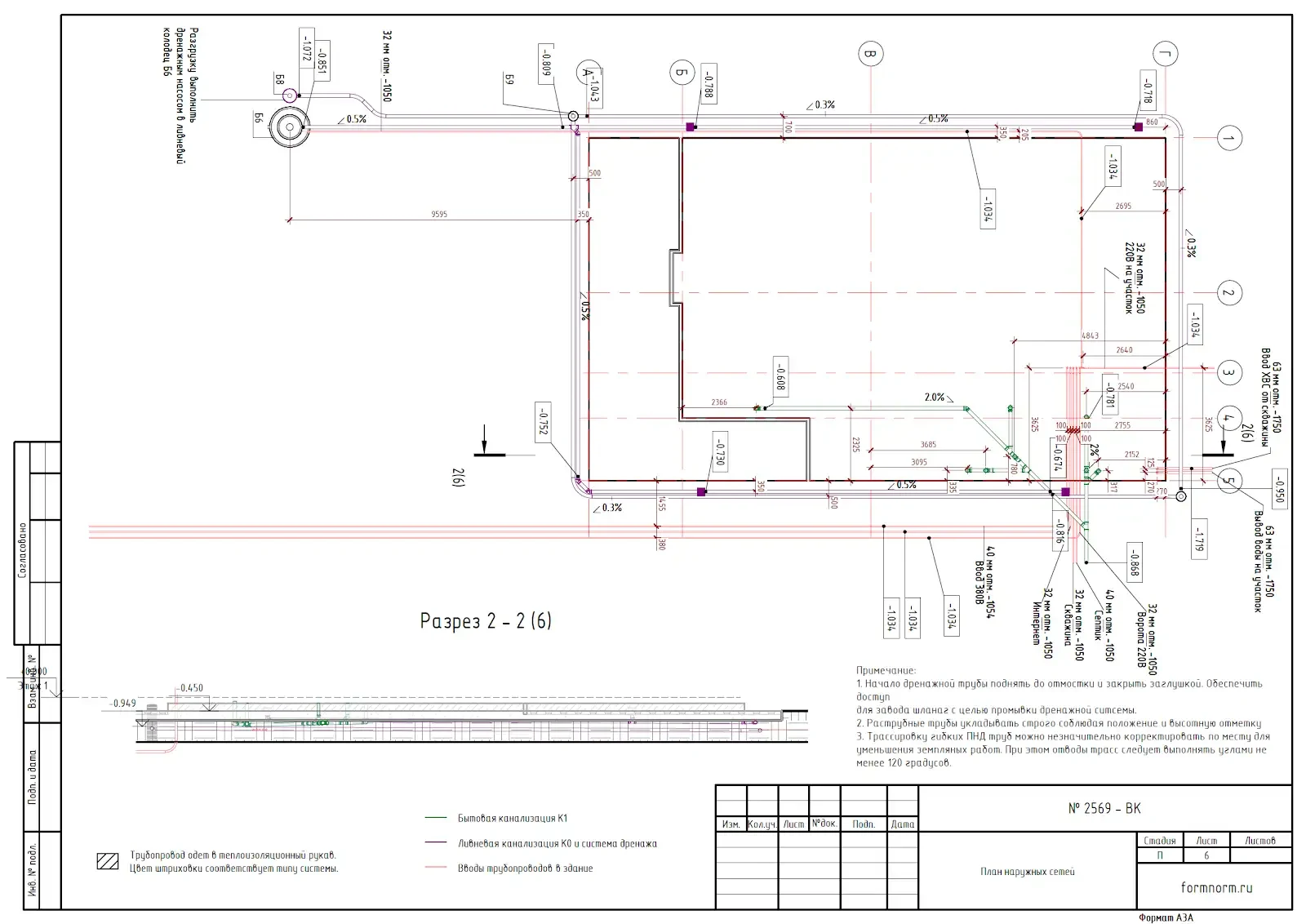

Наружные сети
Внутренние системы заканчиваются в согласованных точках ввода и выпуска. Дальше нужен план наружных трасс с отметками, уклонами, колодцами и привязкой к источнику воды, септику либо центральным сетям.
