Короткий ответ
Проект НВК задаёт не только линии на генплане. Он фиксирует точки ввода и выпуска, диаметры, уклоны, глубины, колодцы, очистное оборудование и пересечения с другими коммуникациями. Главная задача — проверить, что вся система физически помещается на участке и работает при заданных отметках.
Инженерные сети часто считают работой, которую можно решить траншеями по месту. Но самотечная канализация зависит от уклона и глубины, вводы проходят через фундамент, а оборудование требует расстояний и доступа для обслуживания.
Чем раньше наружные сети связаны с архитектурой, конструкциями и топосъёмкой, тем меньше земляных работ приходится переделывать после возведения дома.

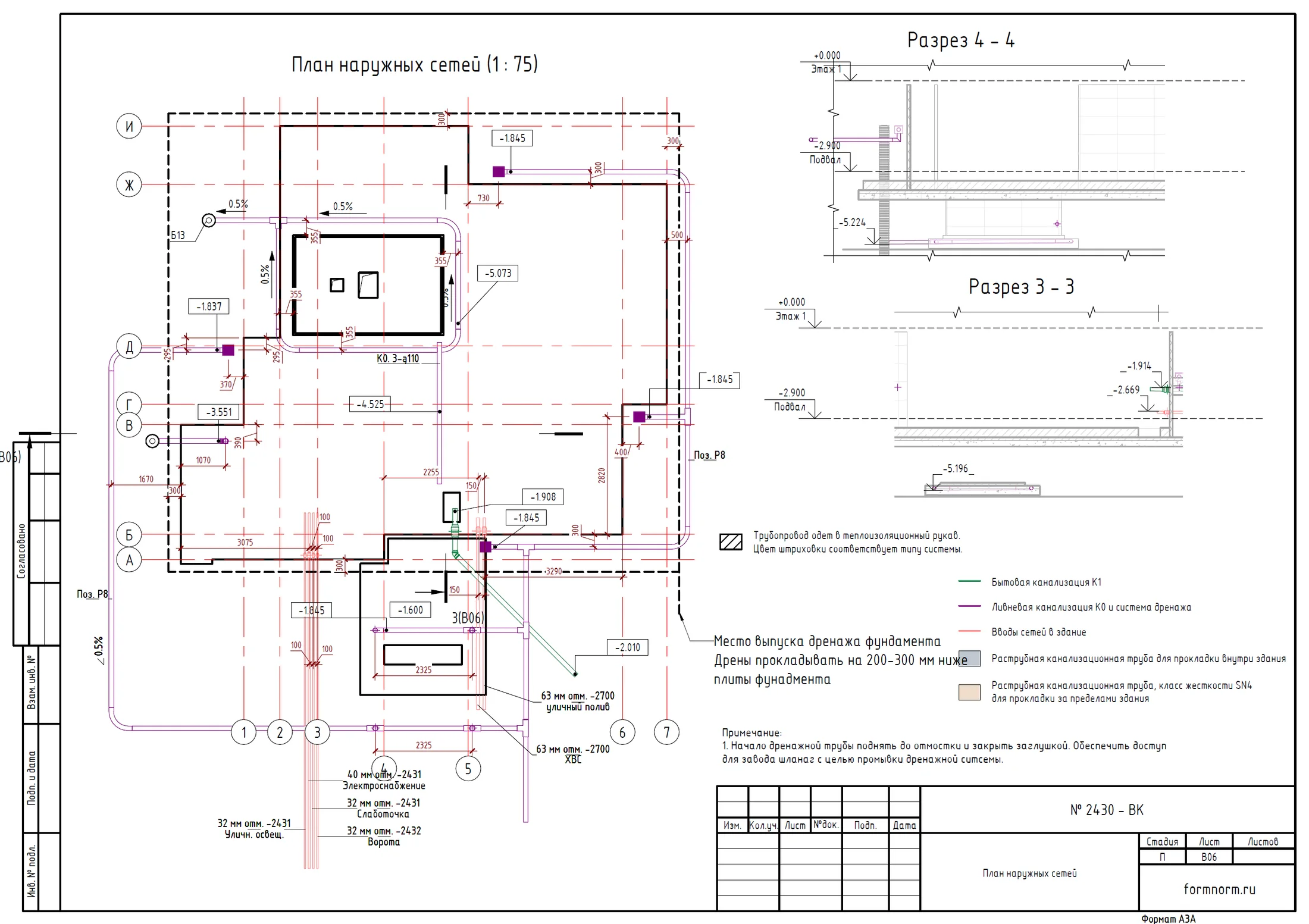

Что входит в проект наружных сетей
Состав уточняется по источникам воды, способу водоотведения и условиям конкретного участка.
- План водоснабжения, хозяйственно-бытовой и ливневой канализации.
- Точки подключения, вводы в дом и выпуски через фундамент.
- Диаметры труб, материалы, уклоны и высотные отметки.
- Колодцы, септик или станция очистки, насосное и дренажное оборудование.
- Продольные профили и разрезы в сложных местах.
- Узлы прохода через конструкции, теплоизоляция и защита труб.
- Аксонометрические схемы и спецификация оборудования и материалов.
- Координация с электричеством, подъездами, благоустройством и будущими постройками.

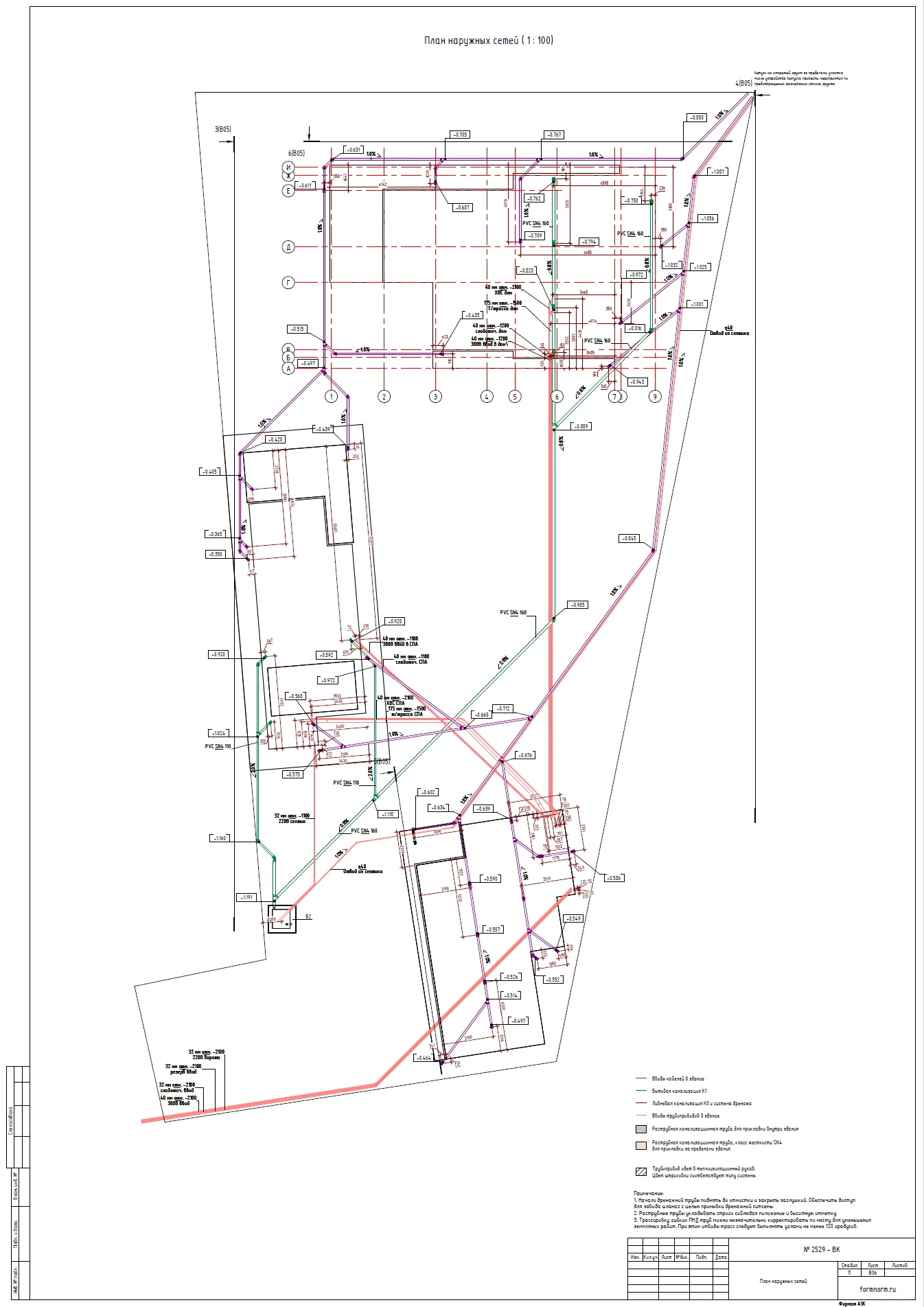

Сеть начинается с топографии участка
Для трасс нужны актуальные отметки рельефа, положение дома, границы участка, въезд и известные коммуникации. Источник воды и точка водоотведения определяют направления, но маршрут выбирают с учётом эксплуатации и возможного ремонта.
Вводы и выпуски согласуют до фундамента
Отверстия, гильзы и глубина труб должны быть известны конструктору. Самотечный выпуск канализации нельзя произвольно поднять после устройства плиты, а слишком глубокая трасса увеличивает объём земляных работ и усложняет обслуживание.
Самотечная канализация рассчитывается по отметкам
На плане фиксируются длины и уклоны участков, а в разрезах — взаимное положение трубы, земли и конструкций. Проверка ведётся по всей цепочке от санитарных приборов до наружного сооружения, иначе локально удобное решение может сделать невозможным следующий участок трассы.
Разные сети не должны конфликтовать
На участке одновременно проходят вода, бытовая и ливневая канализация, дренаж, электричество и иногда газ. Координация определяет места пересечений, вертикальные интервалы, защитные футляры и порядок монтажа. Отдельно проверяется доступ к колодцам и оборудованию.

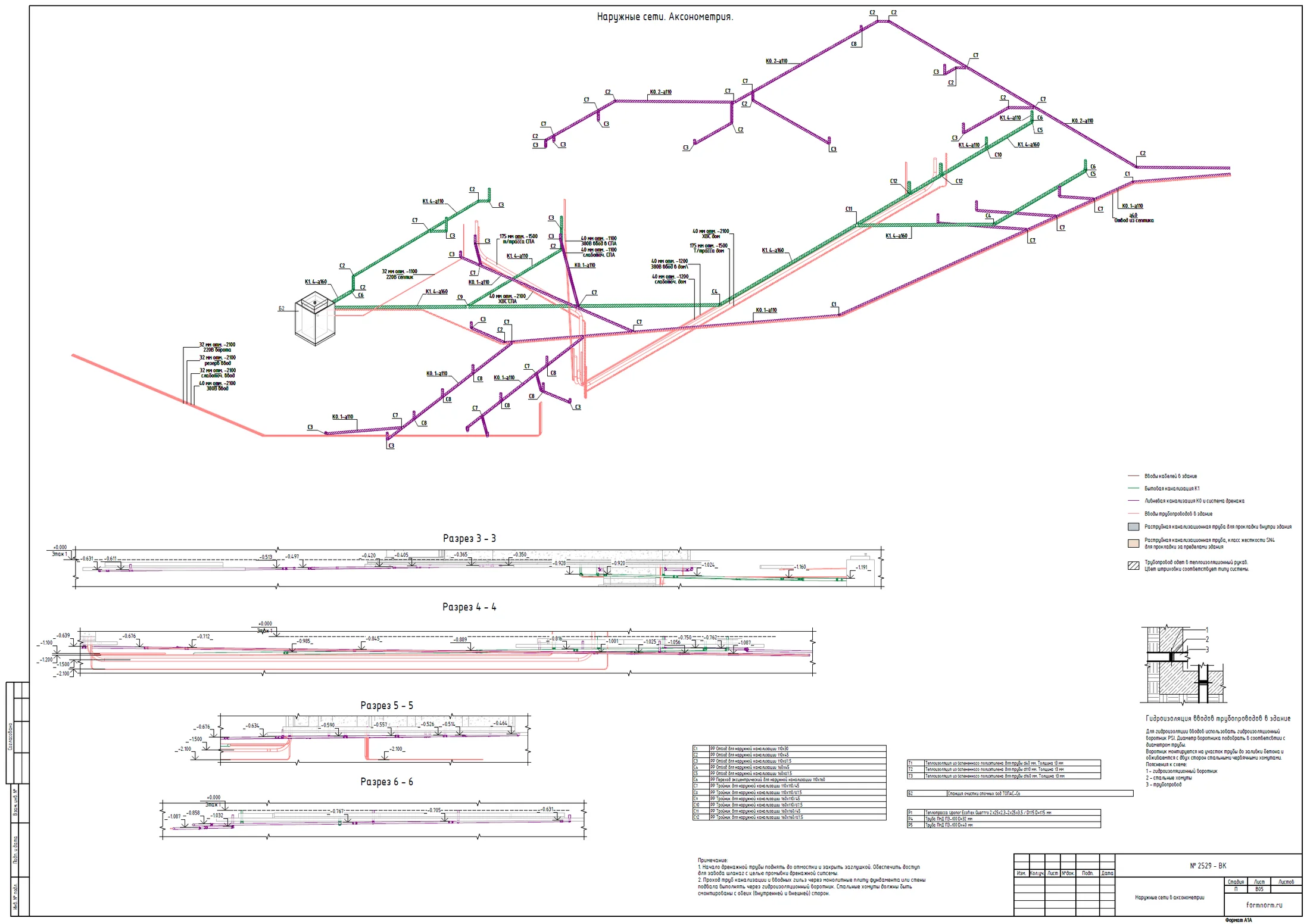

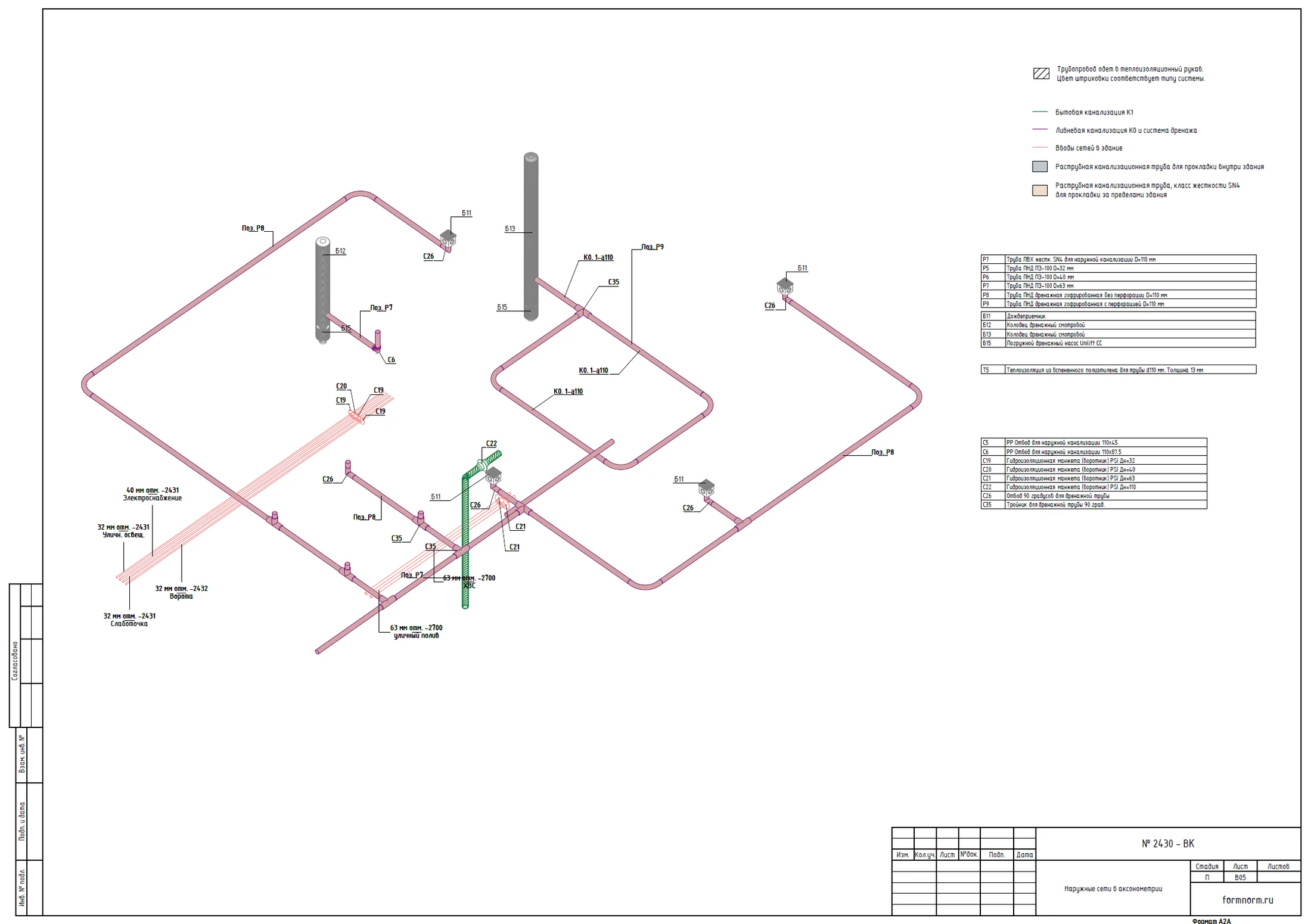

Аксонометрия объясняет систему целиком
План хорошо показывает положение сетей на участке, но хуже передаёт их вертикальные связи. Аксонометрическая схема собирает вводы, выпуски, колодцы и оборудование в одну понятную последовательность.
Проект сокращает объём переделок, а не просто количество труб
Экономия возникает за счёт правильной последовательности: гильзы устанавливаются до бетонирования, траншеи получают достаточную, но не избыточную глубину, а коммуникации не приходится переносить из-под дорожек или будущих сооружений.
Проект не отменяет уточнения на площадке, но оставляет для них контролируемый запас и понятные исходные отметки.
