Каркасный дом кажется простой конструкцией, пока его рассматривают только как набор стоек, балок и плитной обшивки. На стройке эта простота быстро исчезает: архитектурная геометрия должна совпасть с шагом каркаса, нагрузки — с сечениями элементов, инженерные трассы — с расположением балок и стоек, а все слои стены — работать как единый узел.
Проект убирает решения со стройплощадки
Хороший проект нужен не для того, чтобы сделать каркас сложнее. Он нужен, чтобы заранее убрать неопределённость. Строитель должен понимать, где стоит каждый элемент, чем он крепится и как соединяется с соседними конструкциями. Заказчику проект даёт возможность сравнить предложения подрядчиков по одному объёму работ и контролировать результат.
Фразы «сделаем по месту» иногда неизбежны в мелких деталях, но они не должны относиться к несущей схеме, проёмам, лестнице, перекрытиям или кровле. Чем больше принципиальных решений отложено до монтажа, тем сильнее качество дома зависит от конкретной бригады и тем труднее оценить последствия изменений.
Главная задача проекта каркасного дома — заранее согласовать архитектуру, несущую систему и инженерные трассы, а затем передать строителям однозначный комплект чертежей.
Сначала архитектура, затем раскладка каркаса
Работа начинается не с раскладки стоек, а с архитектуры. Сначала определяются планировка, габариты, высоты помещений, расположение окон и дверей, форма кровли, террасы и крыльца. Затем архитектурная модель проверяется с точки зрения конструкций. Иногда небольшое смещение проёма избавляет от сложной перемычки, а более спокойная форма кровли делает дом надёжнее и экономичнее.
Планировка напрямую влияет на несущую схему. Большие открытые пространства требуют более длинных пролётов, второй свет меняет работу перекрытия, широкое остекление усложняет стену, а тяжёлая отделка или оборудование добавляют нагрузки. Поэтому технологию нельзя накладывать на уже завершённую архитектуру механически: два раздела развиваются вместе.
Фундамент проектируется как отдельная конструктивная система. Его тип выбирают с учётом инженерно-геологических условий участка, нагрузок от дома и архитектурной схемы. Для каркасного дома возможны монолитные и свайные решения, но малый вес здания сам по себе не даёт основания назначить конкретный фундамент без исходных данных.
Что именно должно быть в конструктивном разделе

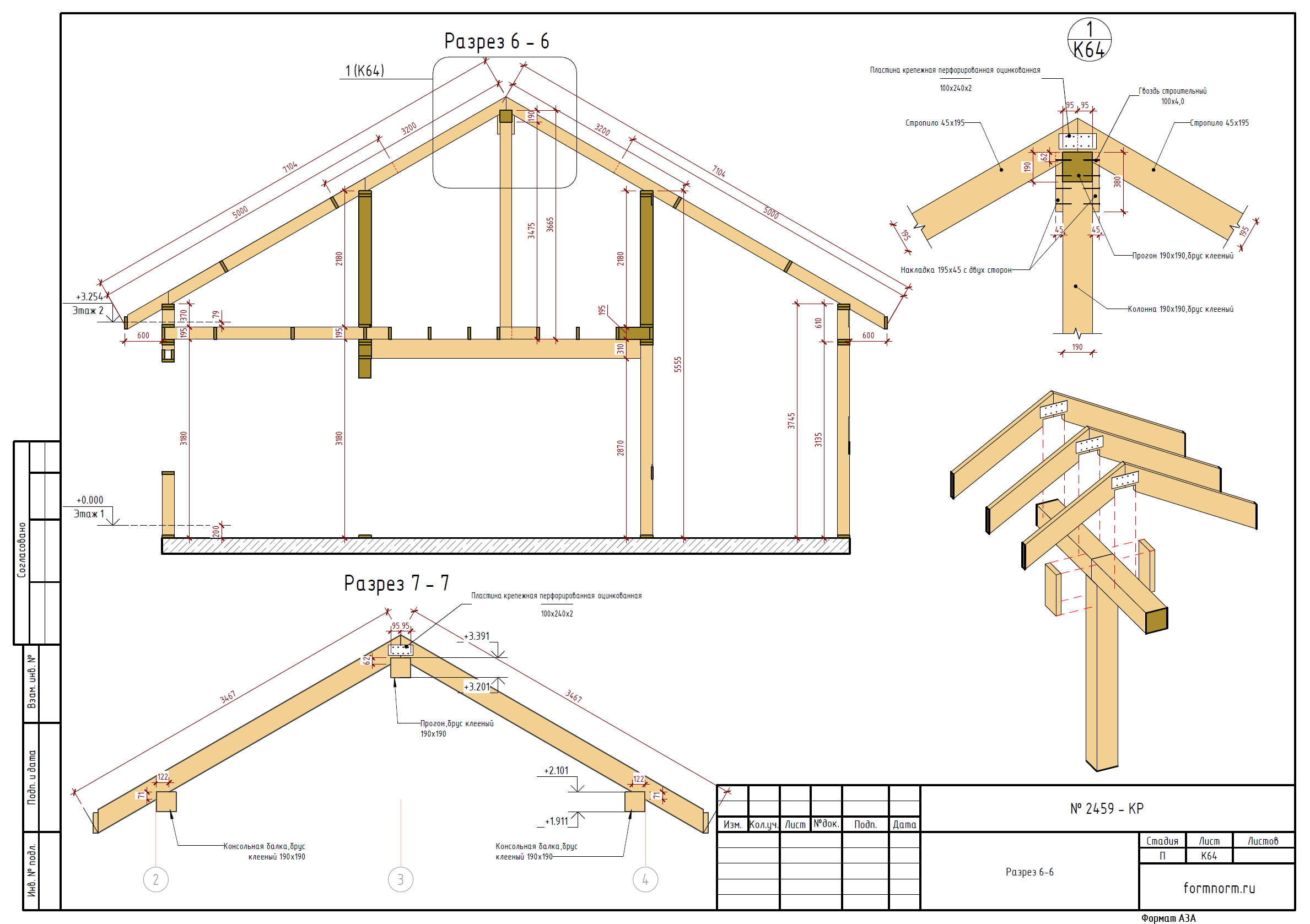

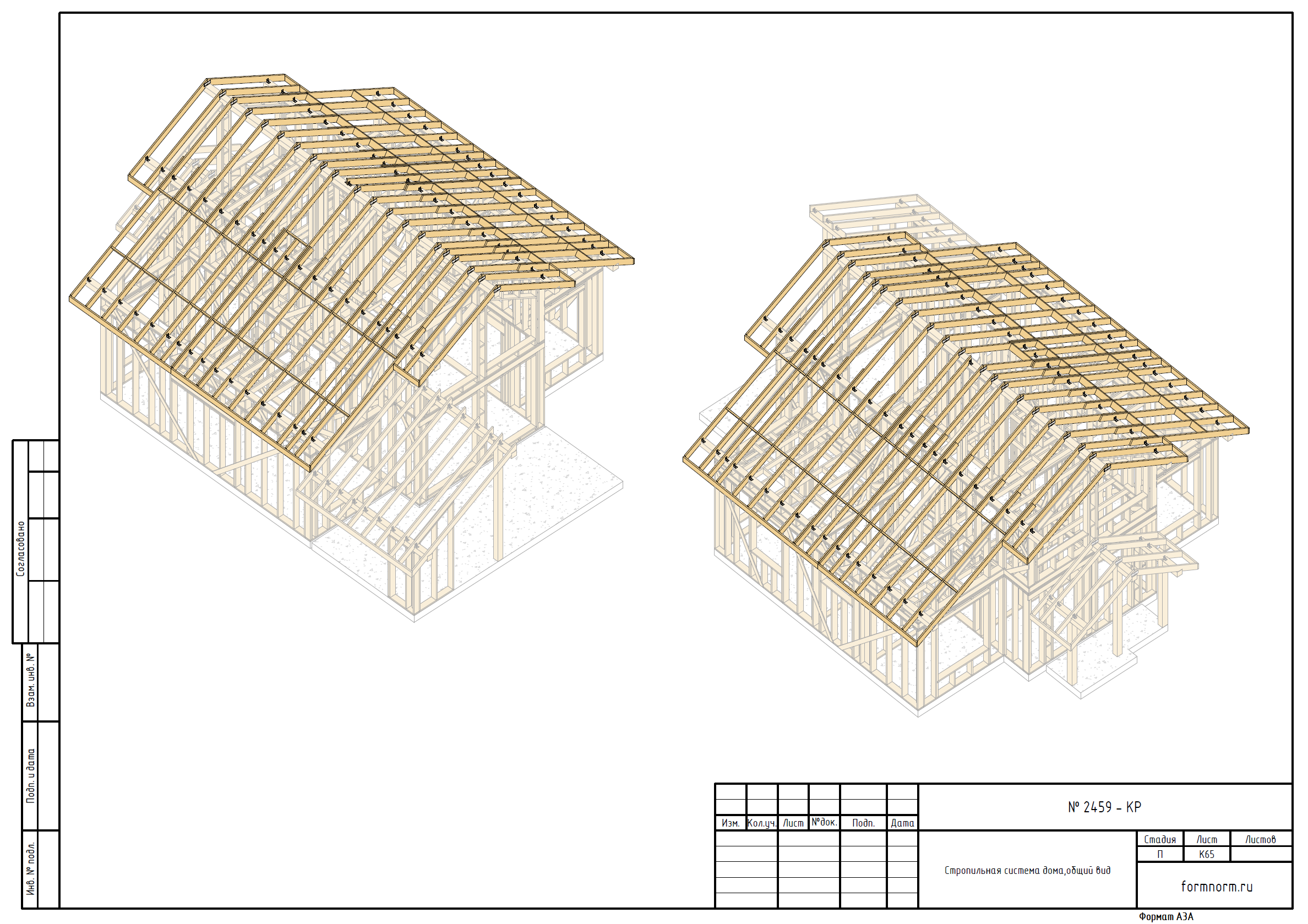

Конструктивный раздел описывает нижнюю обвязку стен, общие планы каркаса, поэлементные развёртки, стойки, перемычки, раскосы и усиление проёмов. Отдельно прорабатываются верхняя обвязка, каркас перекрытий, стропильная система или каркас кровли, соединения, материалы и крепёж.

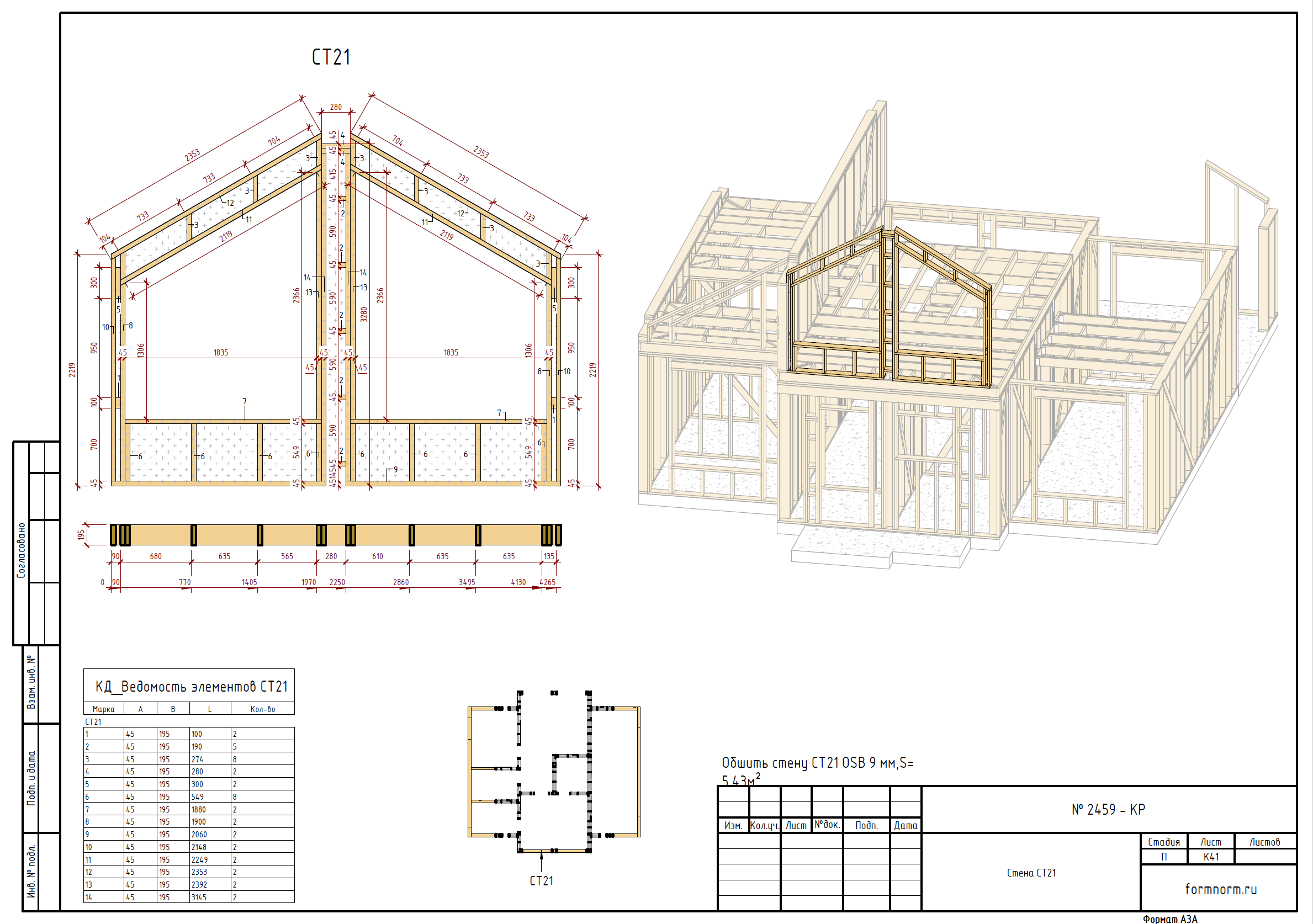

Именно развёртки стен превращают общий замысел в инструкцию для сборки. На них видно положение элементов относительно проёмов, углов и примыканий. Без такой детализации важные решения принимаются прямо на площадке, причём разные бригады могут решить один и тот же узел по-разному.
Проектирование не заканчивается несущим каркасом. Внешняя стена состоит из нескольких слоёв, и каждый выполняет свою функцию. Их состав зависит от климата, режима эксплуатации дома, фасадного решения и выбранных материалов. В проекте важно не только перечислить слои, но и показать непрерывность контуров в местах примыкания стен, перекрытий, кровли, окон и дверей.
Проект каркасного домаОбсудить исходные данные и состав проекта↗Инженерные системы согласовывают до монтажа
Канализационные стояки, воздуховоды, трубы отопления, электрика и оборудование требуют места и проходок. Если их положение появляется после конструктивной схемы, на стройке возникает соблазн подрезать уже рассчитанные элементы или прокладывать трассы неудобным маршрутом.
Поэтому архитекторы, конструкторы и инженеры должны работать с одной моделью дома. Изменение в одном разделе проверяется в остальных: перенос сантехнического прибора может изменить трассу, а та — потребовать другой раскладки перекрытия. Такая координация важнее формального количества листов в альбоме.
Что получает заказчик

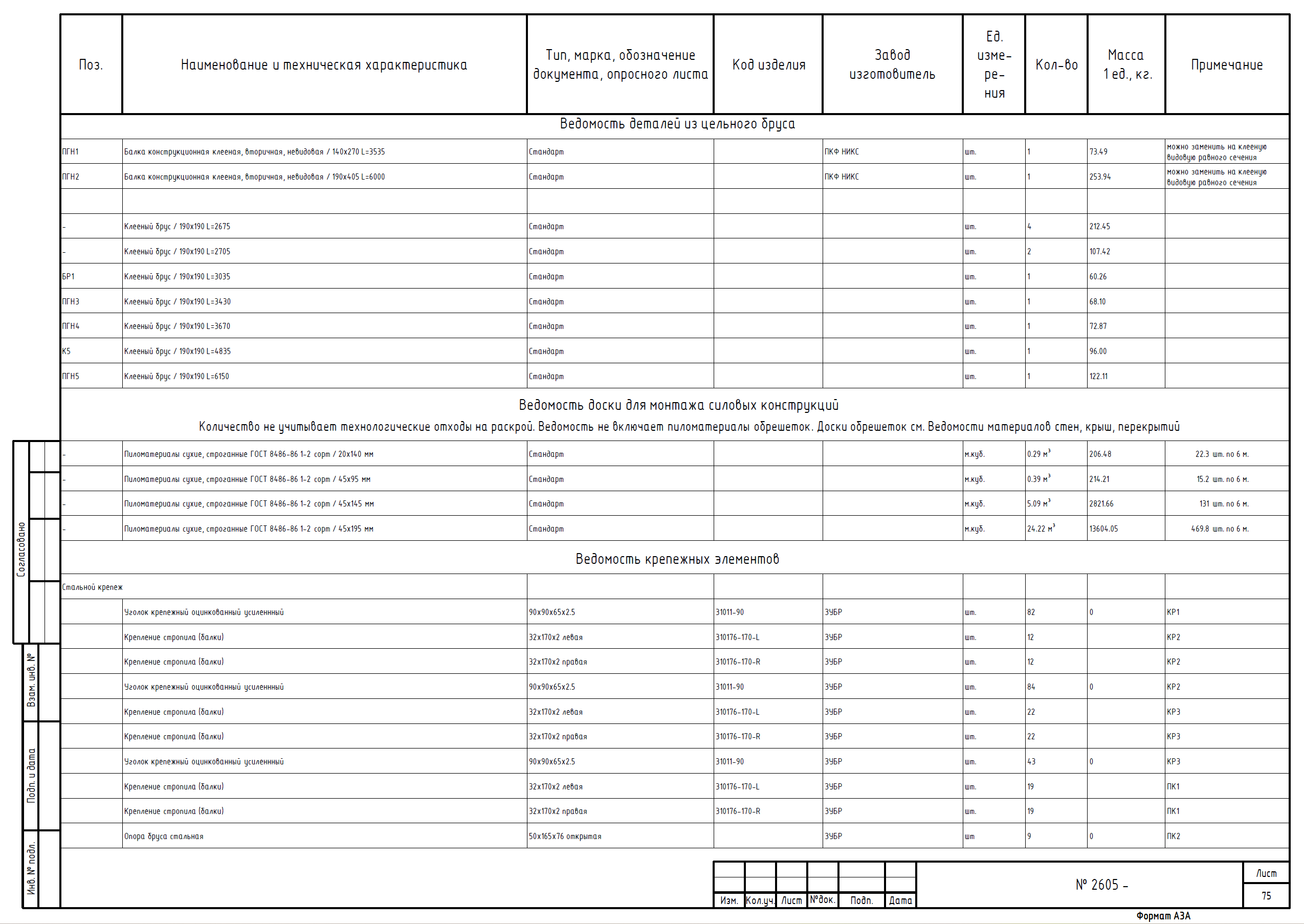

Полезный проект позволяет подрядчику посчитать сопоставимый объём работ, заказать основные материалы и собрать конструкцию без постоянного проектирования на площадке. В комплект входят общая конструктивная схема, планы и развёртки каркаса, решения перекрытий и кровли, характерные разрезы и узлы, а также спецификации материалов и крепежа.
До начала проектирования нужно определить параметры участка и дома, состав помещений, этажность, ориентировочные габариты, характер фасадов и требования к инженерным системам. Если уже есть геология, топографическая съёмка или градостроительные ограничения, их также передают проектировщикам. Остальные решения можно последовательно уточнять в процессе.
