Монолитный железобетон даёт архитектору свободу: большие проёмы, консоли, сложный контур и открытые пространства. Цена этой свободы — необходимость определить все принципиальные решения до установки опалубки.
Сначала — пространственная несущая схема
Стены, колонны, балки и перекрытия работают совместно. Конструктор определяет, как нагрузки от кровли и этажей передаются на фундамент, проверяет жёсткость здания и деформации отдельных элементов. Внешне похожие дома могут иметь совершенно разные схемы из-за пролётов, грунтов и расположения проёмов.
Архитектурные изменения нельзя рассматривать изолированно. Перенос лестницы меняет отверстие в перекрытии, широкий проём может потребовать балку, а консоль — дополнительное армирование и иной узел сопряжения.
Опалубочный план — геометрическая основа стройки
До бетонирования строителю нужны привязки стен и колонн, толщины плит, высотные отметки, контуры проёмов, понижения и технологические отверстия. Эти сведения собирают на опалубочных планах и дополняют разрезами.
Монолитная конструкция почти не оставляет места для импровизации после бетонирования: отверстия, закладные и перепады лучше согласовать до выпуска рабочих чертежей.
Схемы армирования объясняют, как собрать конструкцию

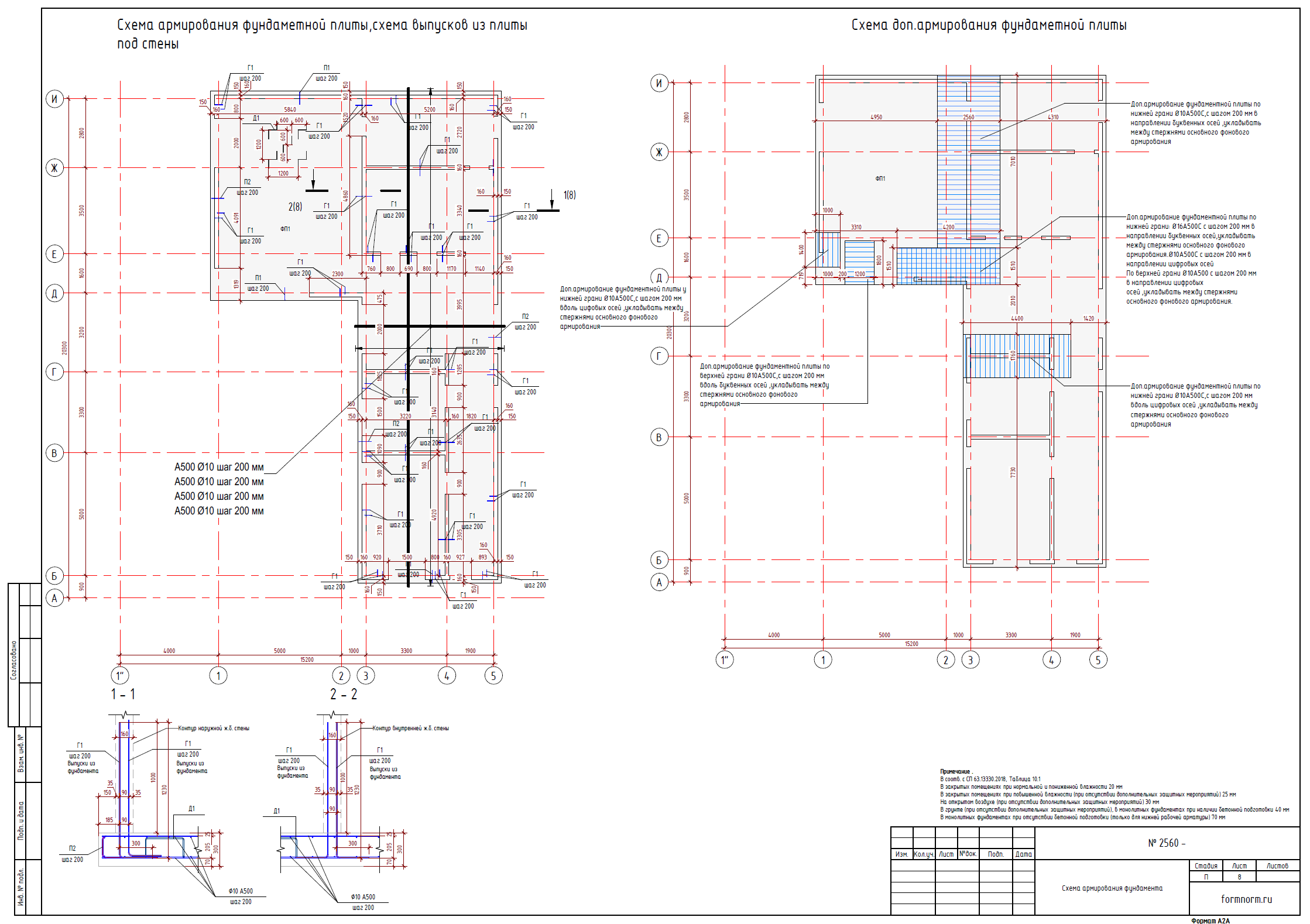

Расчёт определяет требуемое армирование, но рабочие чертежи должны превратить результат в понятную последовательность монтажа. На листах показывают основные сетки и стержни, усиление у опор и проёмов, нахлёсты, защитные слои и характерные узлы.
Инженерные отверстия проектируют вместе с конструкциями
Вентиляционные каналы, канализация, водоснабжение, электрика и вводы требуют проходок. Если инженерные решения появляются после армирования, строителям приходится бурить готовый бетон или обходить конструкцию. Поэтому архитекторы, конструкторы и инженеры работают с согласованной моделью.

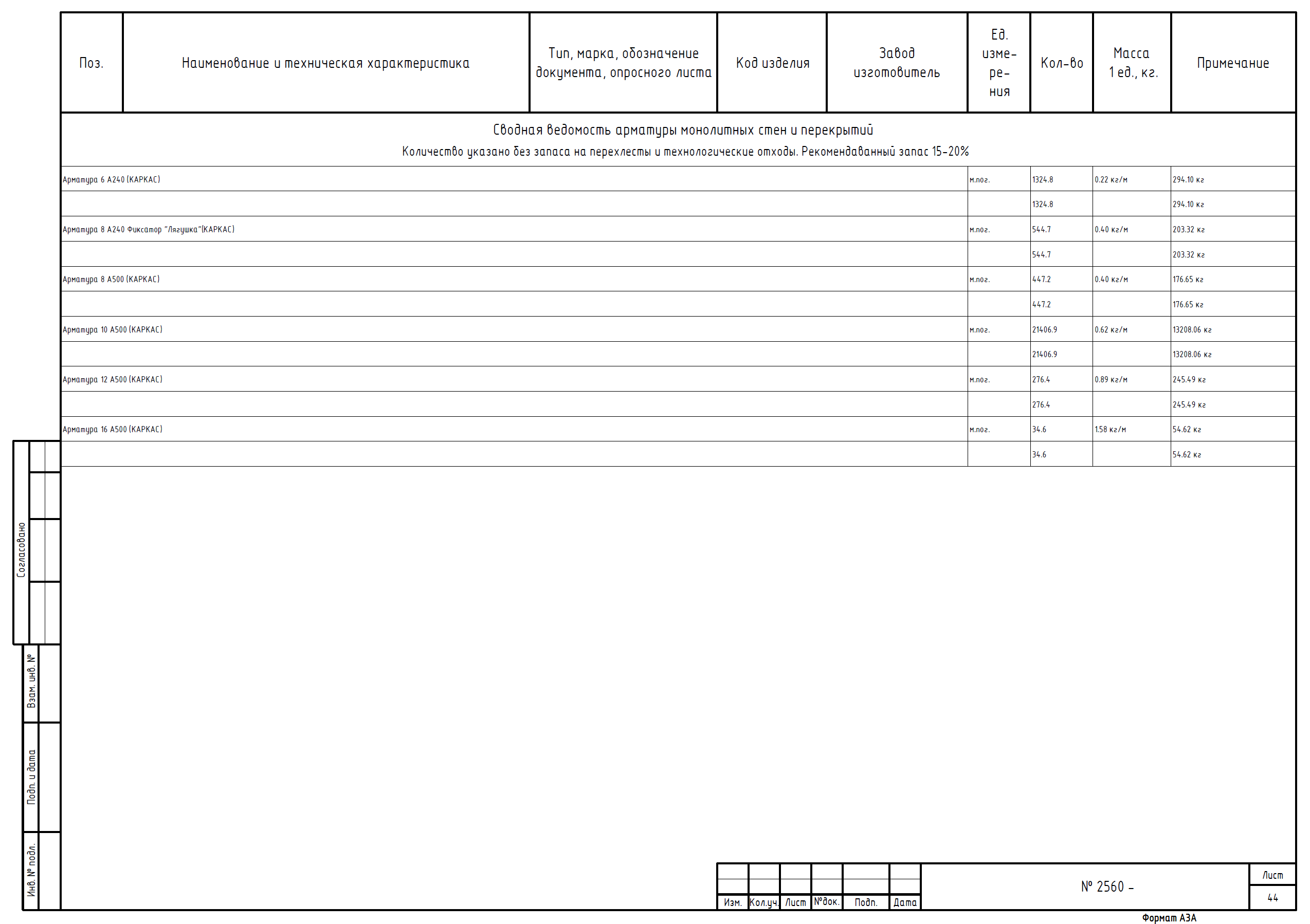

Итоговый комплект включает расчётную и конструктивную схему, планы фундаментов, стен и перекрытий, разрезы, схемы армирования, узлы, спецификации и ведомости. Точный состав зависит от архитектуры и технологии выполнения работ.
