Короткий ответ
Расчёт начинается не с подбора арматуры, а с модели здания. Конструктор задаёт геометрию, жёсткости, материалы, опоры и нагрузки, объединяет элементы в расчётную систему и только после проверки этой системы анализирует усилия, перемещения и напряжения.
На примере одного сложного частного дома показываем расчёт как последовательный процесс. В модели одновременно работают фундаментная плита, стены, балки, перекрытие, покрытие и отдельные металлические элементы. Решение одного элемента нельзя назначить изолированно: изменение его жёсткости перераспределяет усилия по всей системе.
Иллюстрации взяты из реального расчёта в SCAD. Это не типовые решения и не инструкция по повторению: численные результаты относятся только к данной геометрии, материалам, нагрузкам и условиям опирания.
Что проверяют до подбора арматуры
Надёжность результата зависит от качества исходной модели. До чтения цветных карт и назначения сечений конструктор последовательно проверяет:
- соответствие расчётной геометрии архитектурной и конструктивной модели дома;
- типы конечных элементов, их жёсткости, материалы и толщины;
- опирания, связи между элементами и передачу нагрузки от покрытия до основания;
- постоянные, временные, снеговые и иные нагрузки, а также их сочетания;
- корректность сетки и локального сгущения в местах изменения геометрии;
- равновесие модели, характер деформаций и отсутствие расчётных аномалий;
- усилия, напряжения и перемещения для каждого типа конструкции.

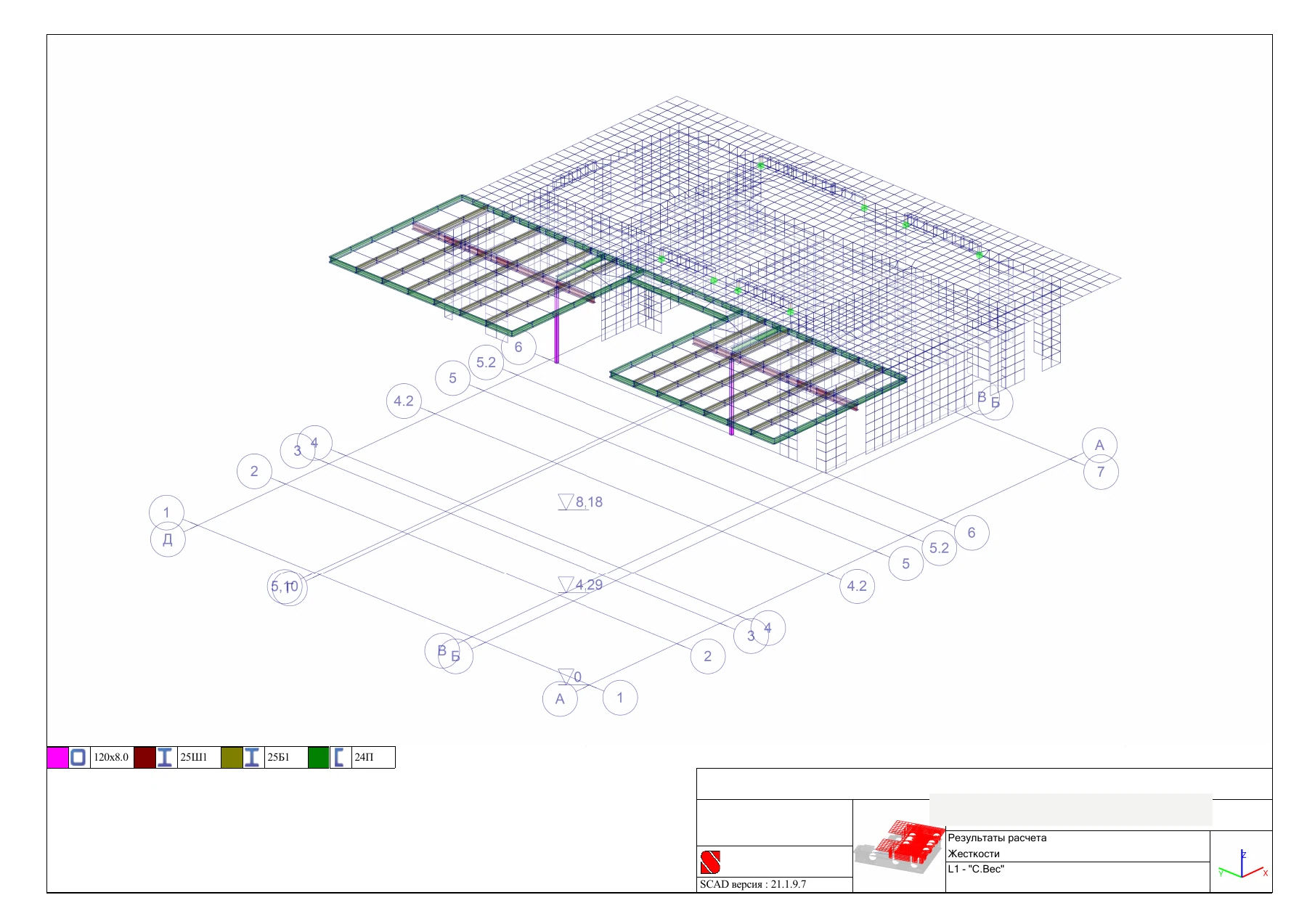

Единая пространственная модель
На первом листе видна общая геометрия несущей системы. Пластинчатые элементы описывают стены и плиты, стержневые — балки, колонны и металлические участки. Такая модель показывает не отдельные детали, а общий путь нагрузки через всё здание.

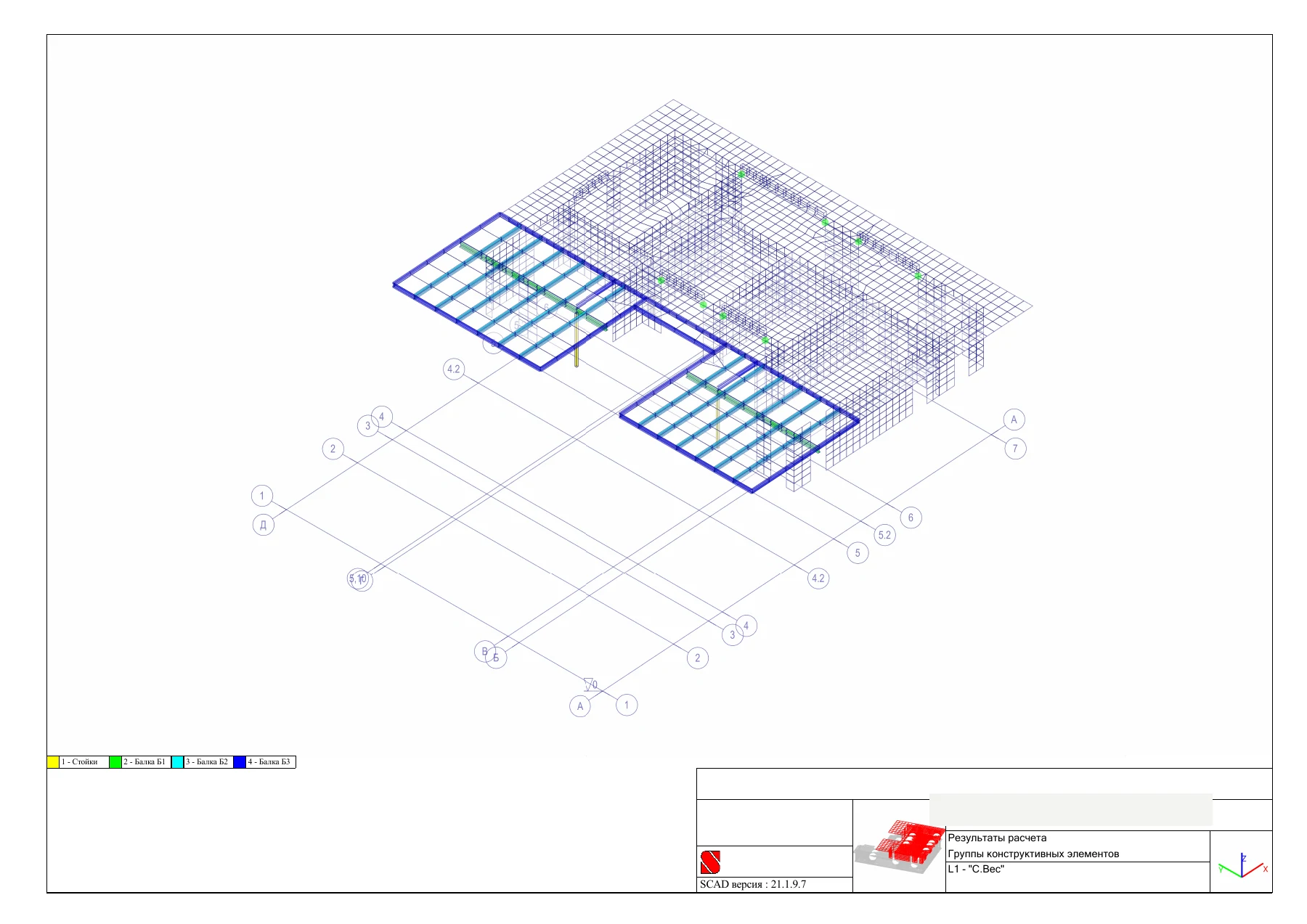

Жёсткости и группы конструктивных элементов
Элементам назначают реальные расчётные характеристики, а одинаковые по назначению участки собирают в группы. Это позволяет отдельно анализировать стойки и балки разных типов, контролировать принятые сечения и не смешивать результаты конструкций с разной работой.
Усилия в стержневых элементах
Для балок и колонн анализируют продольные и поперечные силы, изгибающие и крутящие моменты, а также перемещения. Важна не только максимальная величина, но и положение опасного участка, знак усилия и сочетание нагрузок, при котором оно возникает.

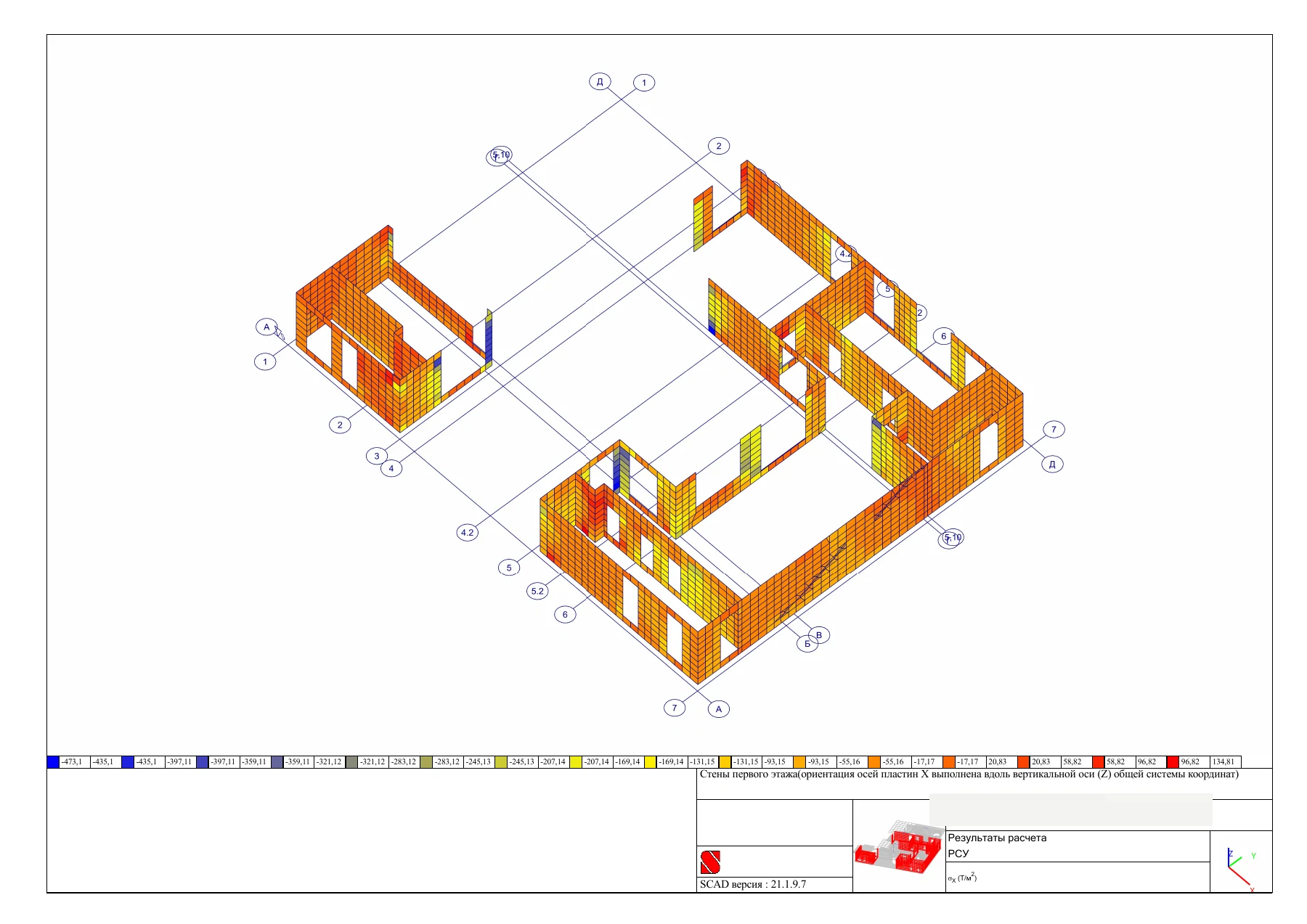

Напряжения в стенах
Стены работают как пластинчатые элементы. Карты напряжений помогают увидеть зоны сжатия и растяжения, влияние проёмов, опирания балок и изменения жёсткости. Эти результаты затем используются при проверке стены и подборе армирования.
