Короткий ответ
Стены и балки рассчитывают внутри общей модели здания, но проверяют по разным наборам усилий. Для стен анализируют напряжения и усилия в пластинах, для балок — эпюры моментов, поперечных сил и перемещений; затем для каждого элемента назначают продольное и поперечное армирование.
Проёмы, изменения толщины, опирания перекрытий и примыкания балок создают локальные зоны концентрации усилий. Поэтому равномерная сетка арматуры по всей конструкции не всегда отражает её реальную работу.
Расчётные карты позволяют увидеть эти зоны, но рабочее решение принимает конструктор: он учитывает анкеровку, нахлёсты, минимальное армирование, защитные слои и возможность собрать каркас на площадке.
Что проверяют для стен и балок
Стержневые и пластинчатые элементы описываются разными результатами, но проверяются как части одной системы:
- нормальные и касательные напряжения в стенах;
- усилия в двух направлениях и локальные зоны у проёмов;
- арматуру стен по обеим граням и в двух направлениях;
- изгибающие моменты и поперечные силы в балках;
- прогибы и совместность перемещений с плитами и стенами;
- продольное и поперечное армирование балок;
- предельные состояния и коэффициенты использования сечений.
Напряжения в монолитных стенах

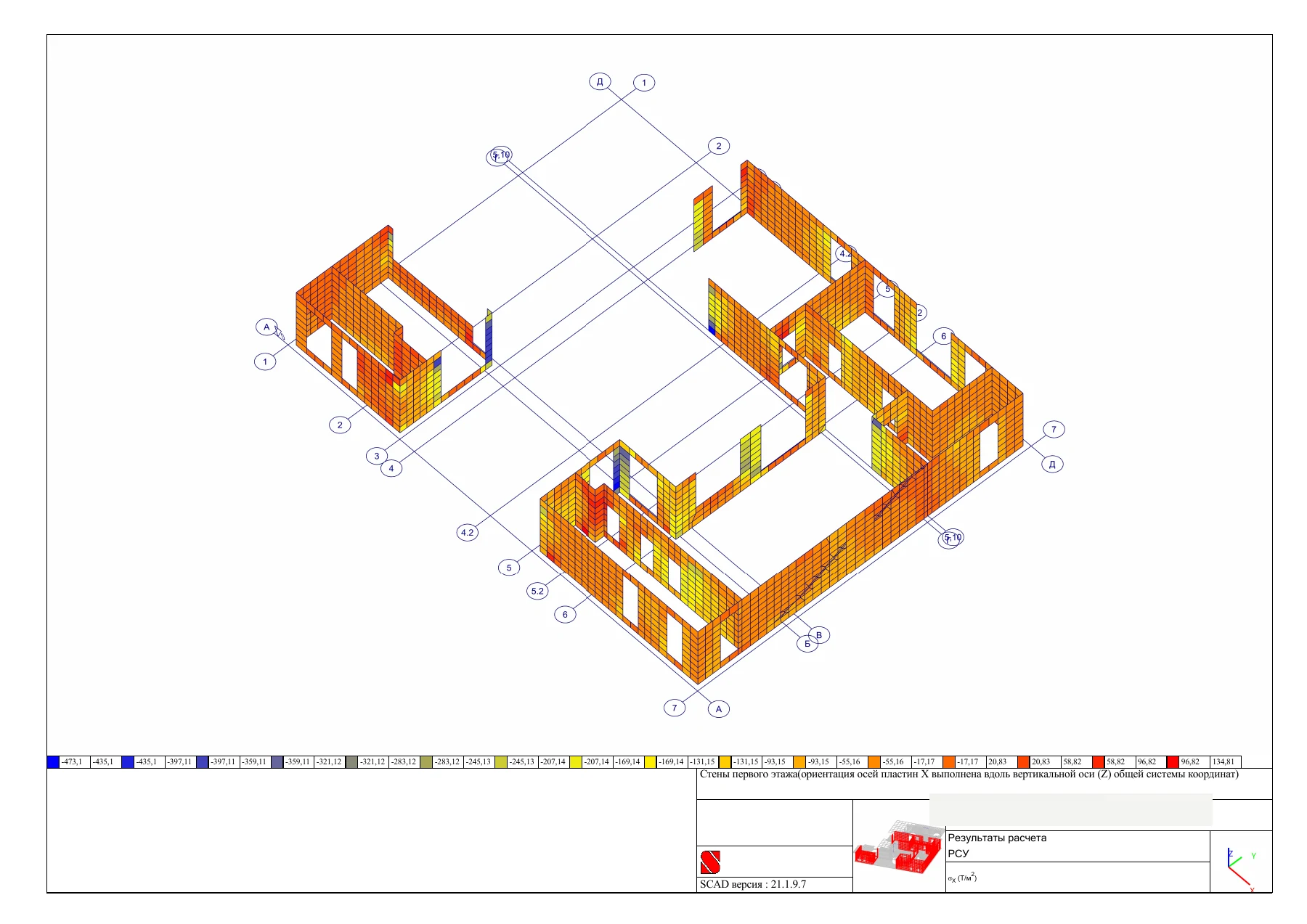

Карты напряжений рассматривают отдельно для этажей и направлений. Они показывают общий поток усилий и локальные изменения около проёмов, углов, опор и мест передачи сосредоточенной нагрузки.
Армирование стен

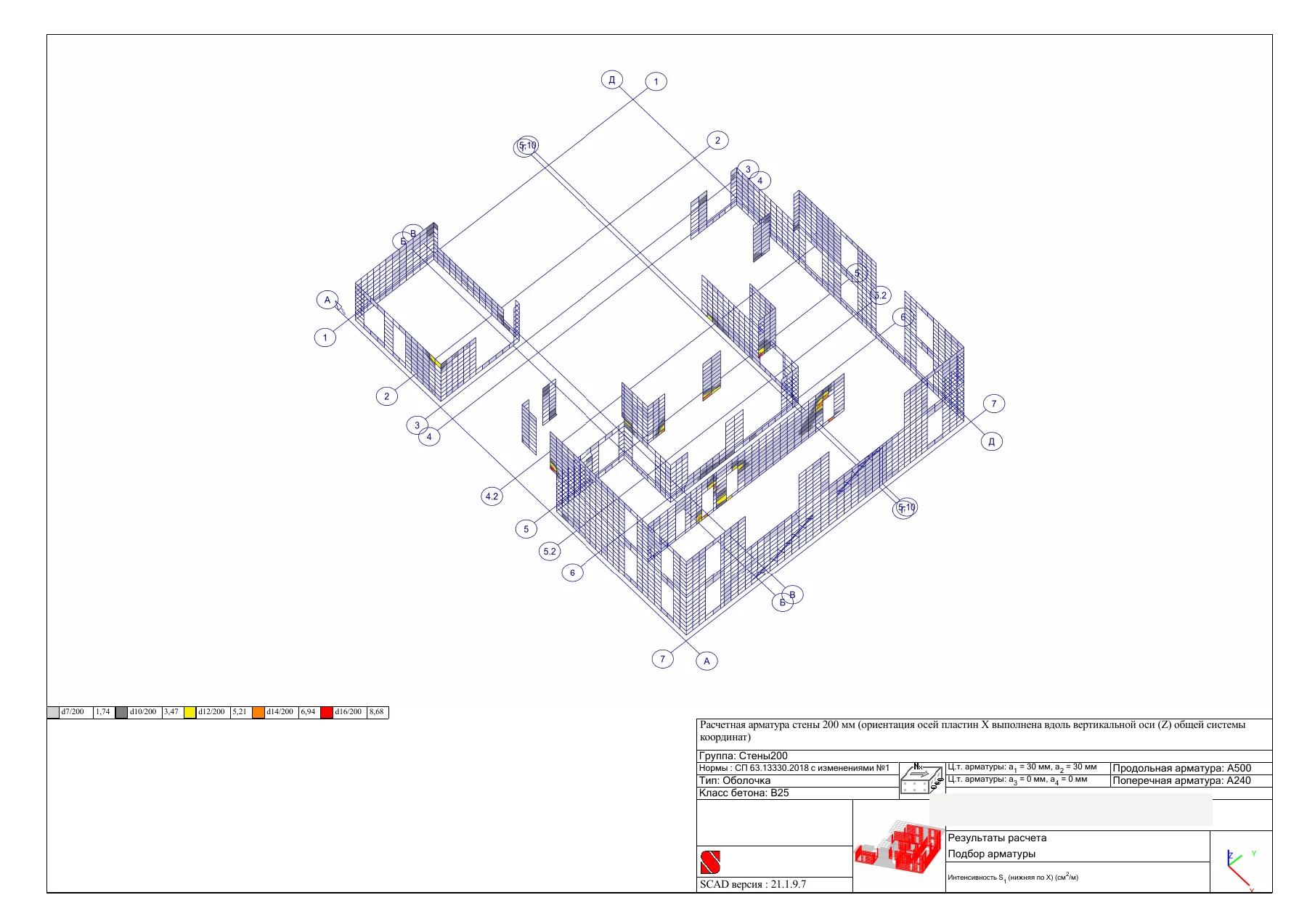

Подбор выполняют по обеим граням и двум направлениям. На карте видна требуемая интенсивность арматуры, после чего расчётные зоны объединяют в конструктивно выполнимую схему с основными сетками и локальными усилениями.
Усилия и перемещения в балках

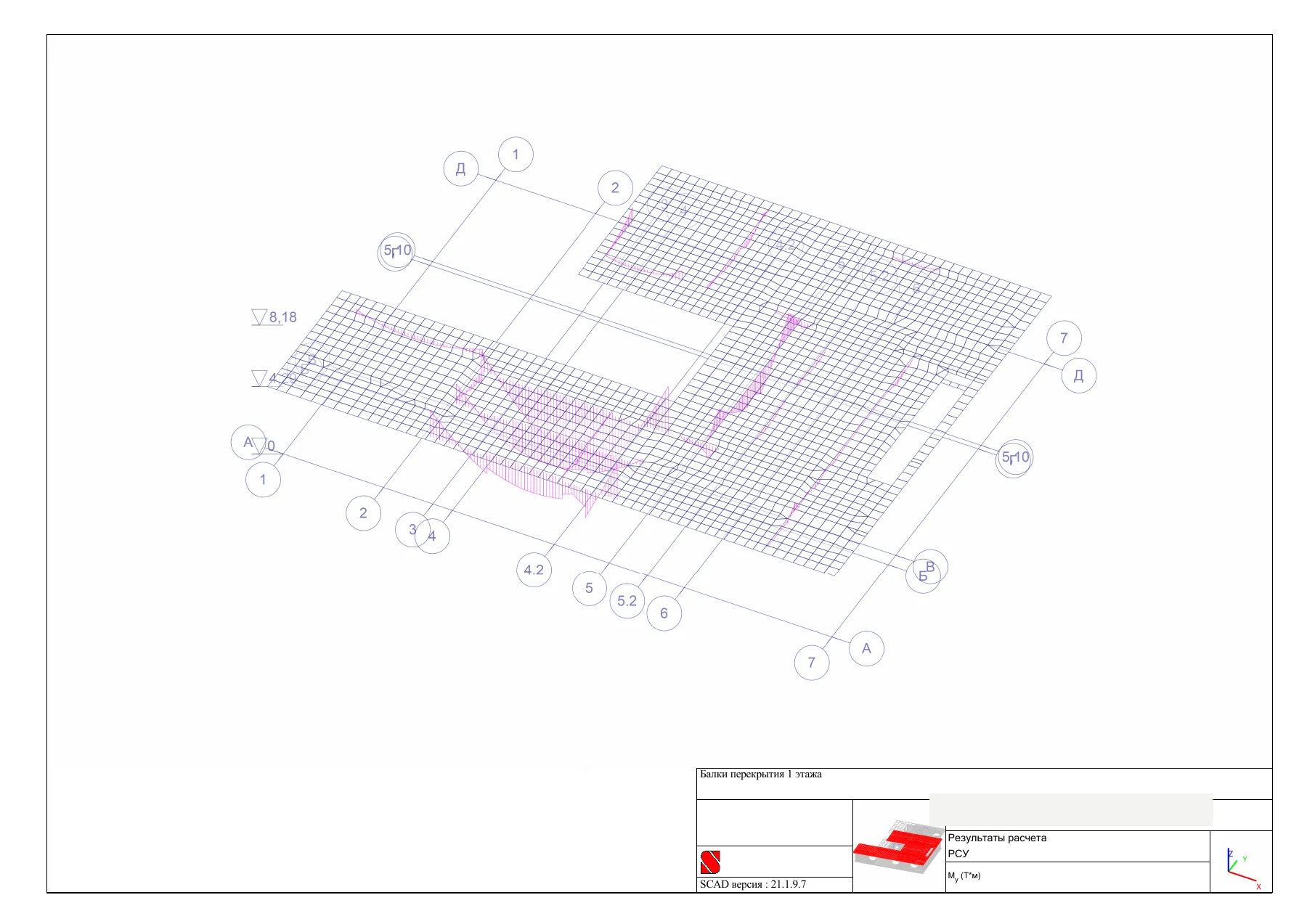

Для каждой балки рассматривают неблагоприятные сочетания нагрузок. Эпюры позволяют определить участки максимальных положительных и отрицательных моментов, поперечных сил и прогибов, включая зоны у опор и примыканий.
Подбор арматуры балок

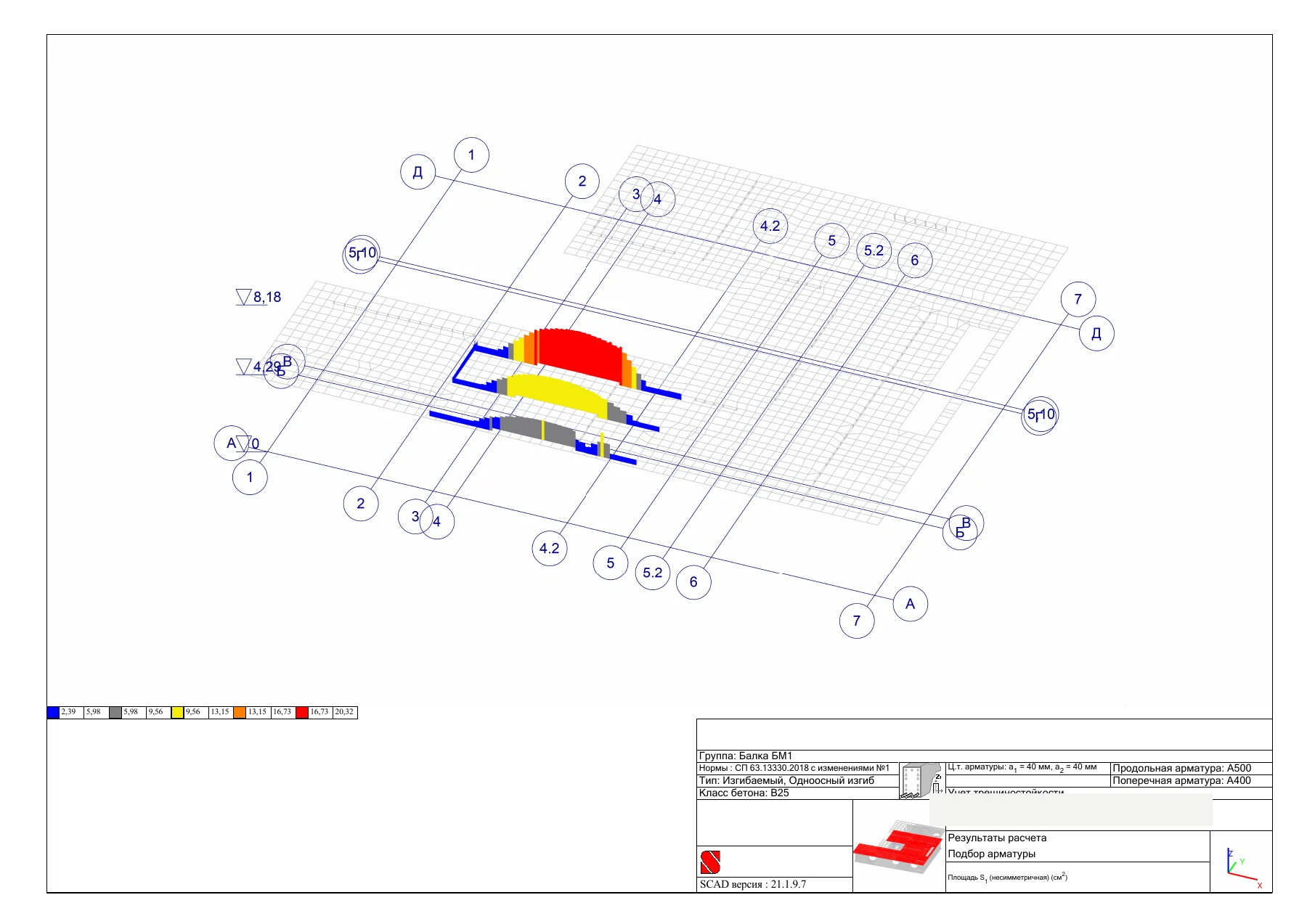

Расчёт даёт требуемую площадь продольной арматуры и проверку поперечного армирования. В рабочем проекте эти данные превращаются в каркасы с конкретными стержнями, хомутами, длинами анкеровки и узлами опирания.
