Короткий ответ
Фундаментную плиту рассчитывают совместно с основанием и надземной частью дома. Модель должна учитывать характеристики грунта, неравномерность нагрузок, контактные давления, изгибающие моменты и трещиностойкость; итогом становится рабочая схема армирования, а не просто выбранная толщина бетона.
Нагрузка от стен, колонн и перекрытий приходит на фундамент неравномерно. Геометрия плиты и свойства основания определяют, как она деформируется и где возникают зоны повышенных усилий.
Расчёт ниже относится к конкретному дому. Коэффициенты основания, класс бетона и армирование нельзя переносить на другой участок без инженерно-геологических данных и нового расчёта.
Из каких проверок состоит расчёт фундаментной плиты
Для обоснования решения конструктор связывает данные по грунтам с общей моделью здания и проверяет несколько групп результатов:
- расчётные характеристики основания и коэффициенты постели;
- контактные давления под плитой и отсутствие недопустимых зон отрыва;
- осадки и относительную неравномерность деформаций;
- изгибающие и крутящие моменты в двух направлениях;
- поперечные силы и продавливание в местах сосредоточенных нагрузок;
- необходимую площадь верхней и нижней арматуры;
- трещиностойкость, конструктивные требования и локальные усиления.

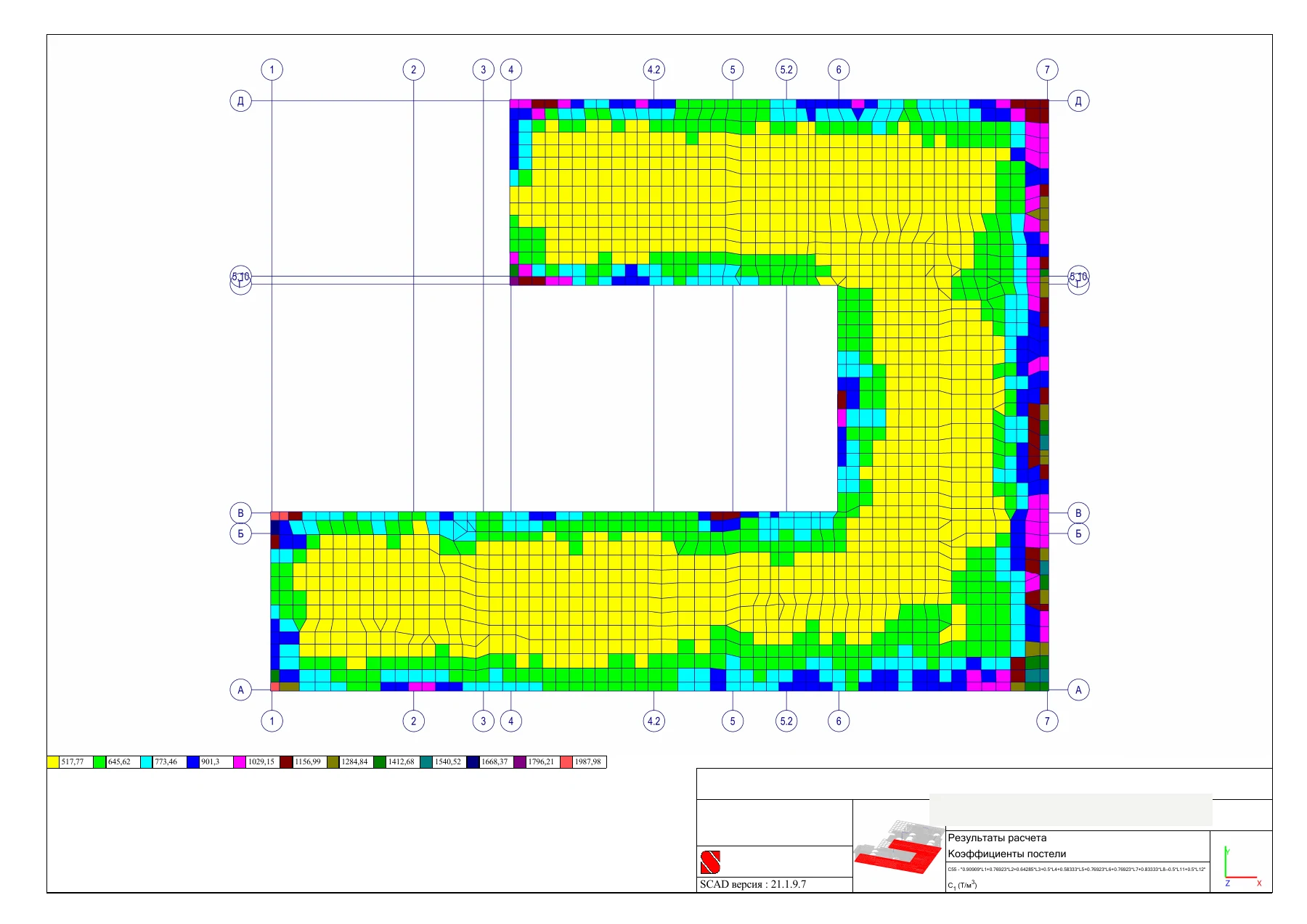

Расчётная работа основания
Основание в модели описывают не одной условной опорой, а распределёнными характеристиками. Коэффициенты постели связывают перемещение плиты с реакцией грунта и позволяют учитывать совместную работу фундамента и основания.

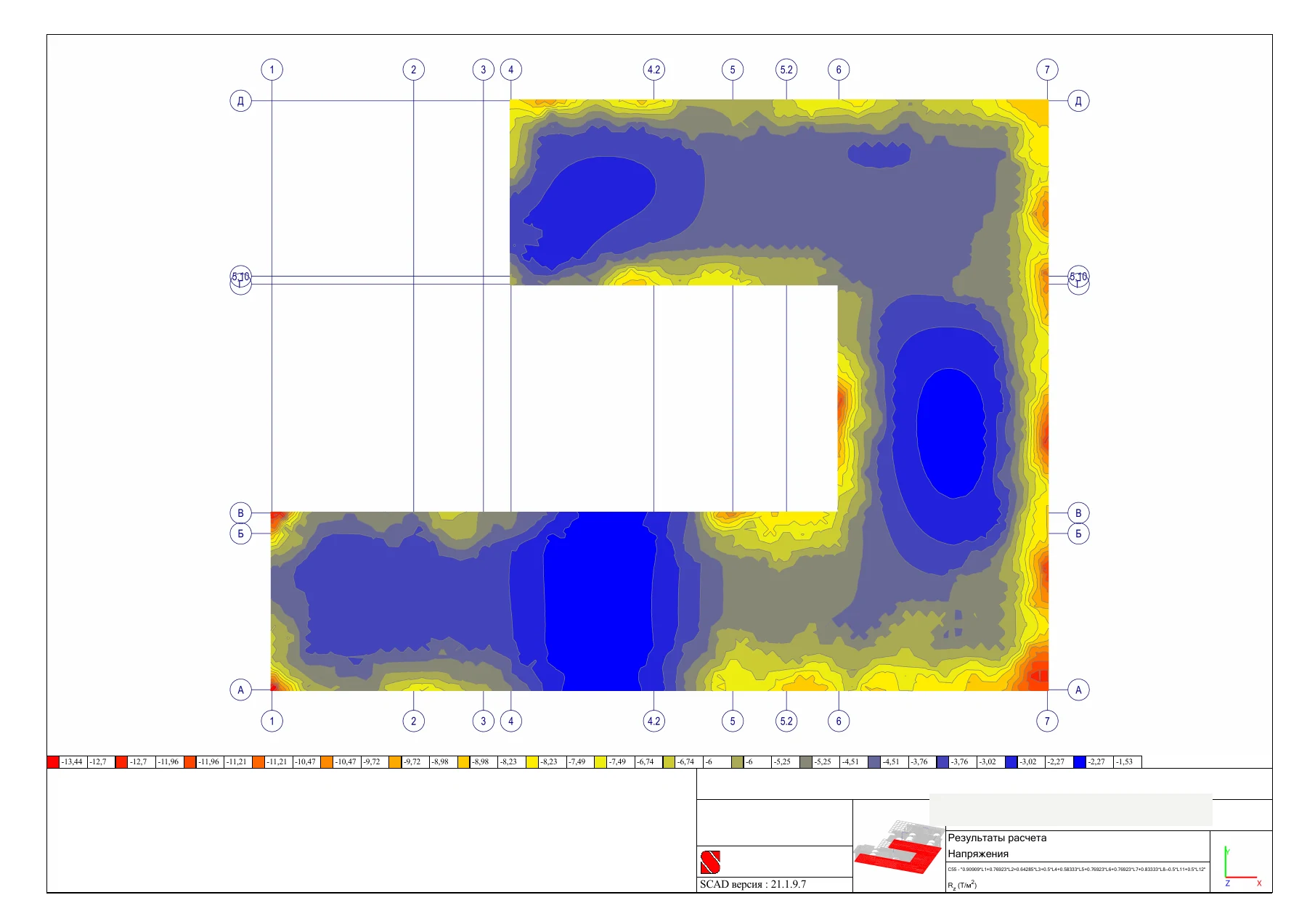

Контактные давления под плитой
Карта реакций показывает, как нагрузка передаётся на грунт. По ней проверяют концентрации давления, влияние наружных и внутренних стен и участки, где плита может частично разгружаться.

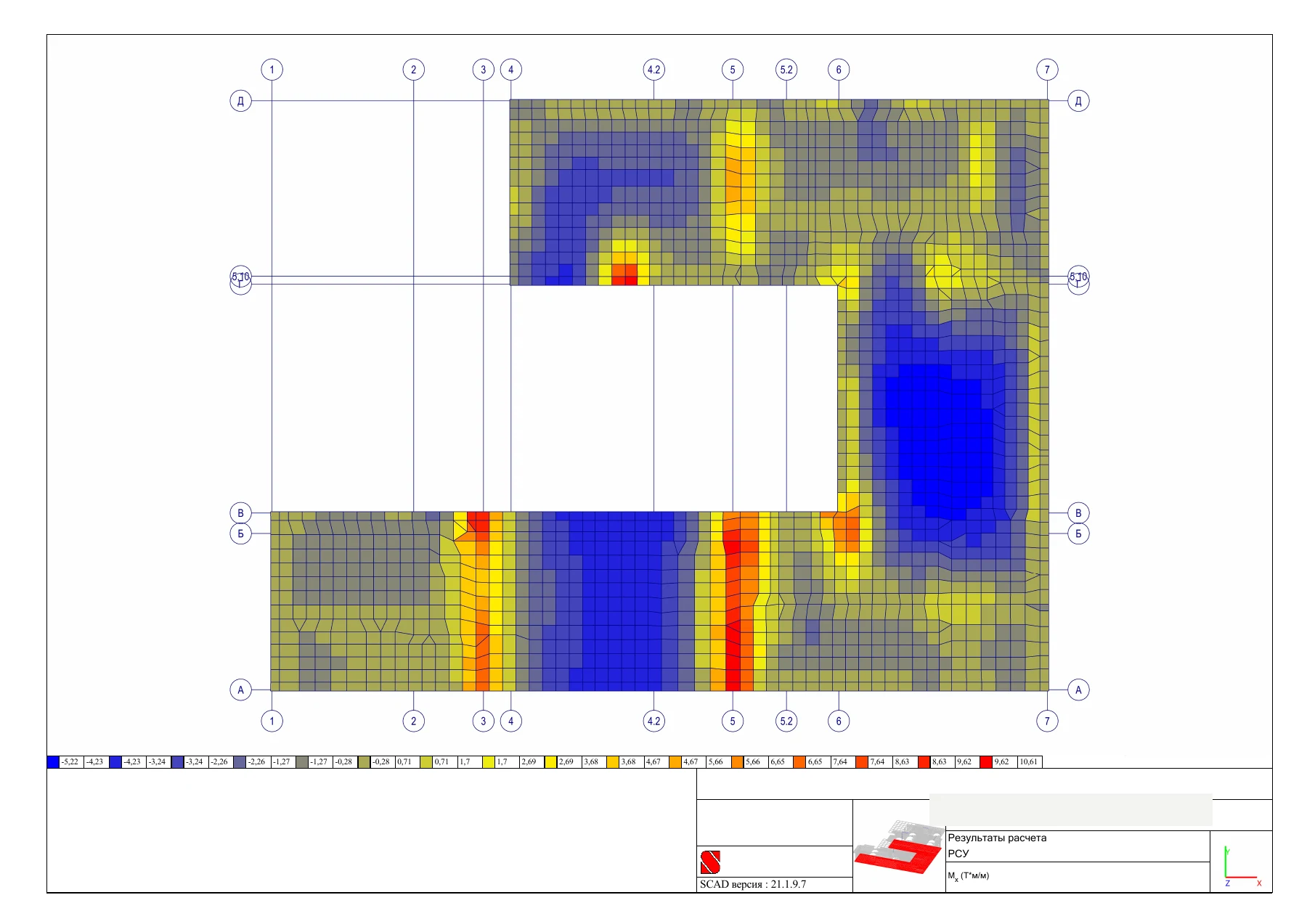

Изгибающие моменты
Моменты анализируют в двух взаимно перпендикулярных направлениях и по обеим граням плиты. Наиболее нагруженные полосы обычно связаны со стенами, колоннами, краями проёмов и изменением геометрии.

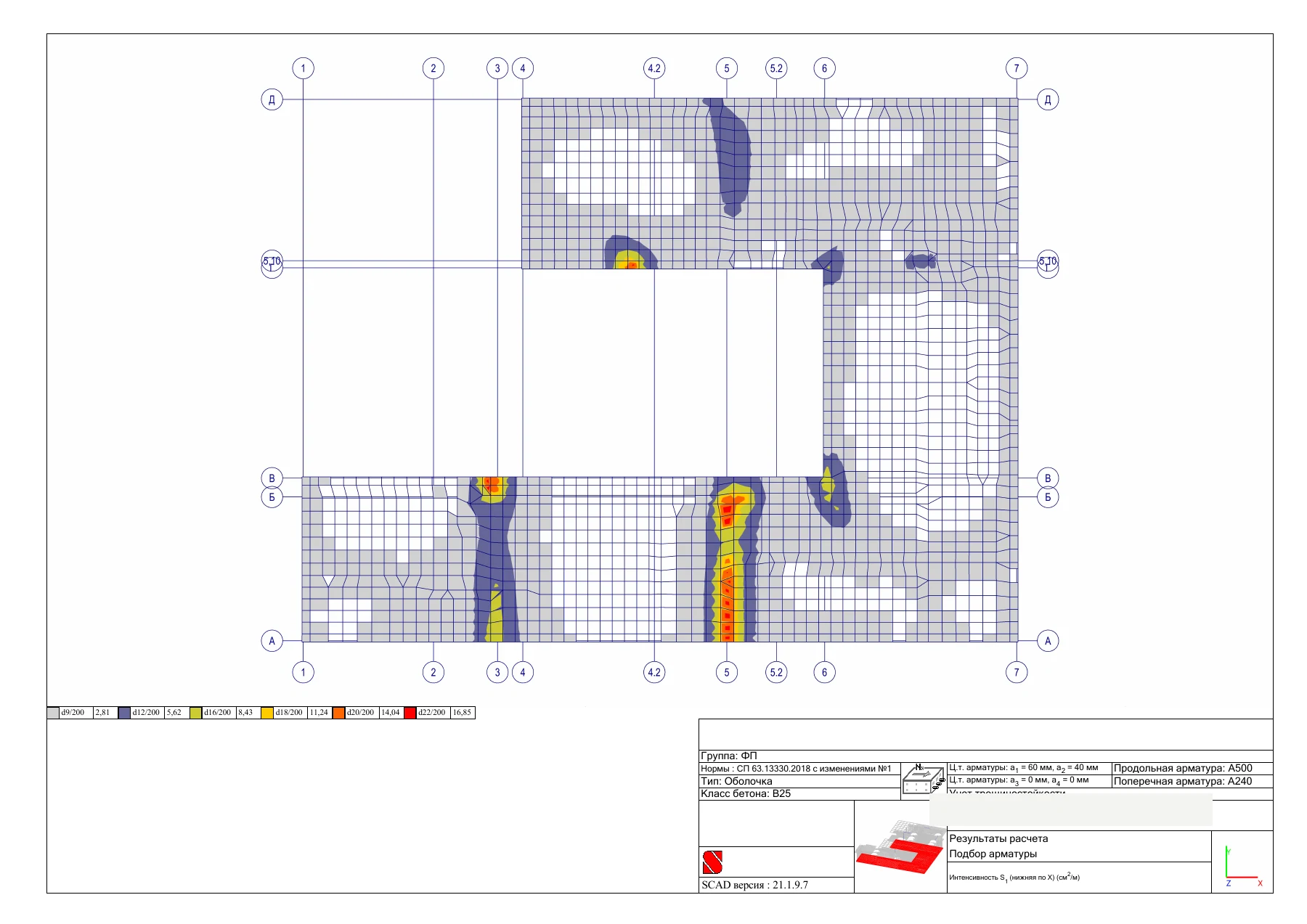

Подбор армирования фундаментной плиты
После проверки усилий программа формирует требуемую площадь арматуры. Конструктор интерпретирует результат, назначает рабочие диаметры и шаг, добавляет конструктивное и локальное армирование и переводит расчётную карту в понятные рабочие чертежи.
