Короткий ответ
Плиты перекрытия и покрытия проверяют по усилиям, прогибам, трещиностойкости и армированию в двух направлениях. Даже при одинаковой толщине они работают по-разному: отличаются опоры, проёмы, эксплуатационные и снеговые нагрузки, поэтому каждой плите нужна собственная расчётная модель.
В сложной планировке плита имеет нерегулярный контур, большие проёмы и участки с разными пролётами. Усилия концентрируются у опор, внутренних углов и мест изменения жёсткости.
Цветные карты показывают расчётное распределение величин. Конструктор сопоставляет несколько карт, проверяет предельные состояния и только затем разрабатывает основное и дополнительное армирование.
Какие результаты нужны для расчёта плит
Для перекрытия и покрытия анализируют не одну максимальную цифру, а согласованный набор проверок:
- изгибающие моменты в двух направлениях;
- поперечные и крутящие усилия в характерных зонах;
- вертикальные перемещения и предельный прогиб;
- трещиностойкость и требования эксплуатационной пригодности;
- нижнюю и верхнюю арматуру в двух направлениях;
- локальные усиления у опор, проёмов и внутренних углов;
- согласование плиты с балками, стенами и проходками инженерных систем.

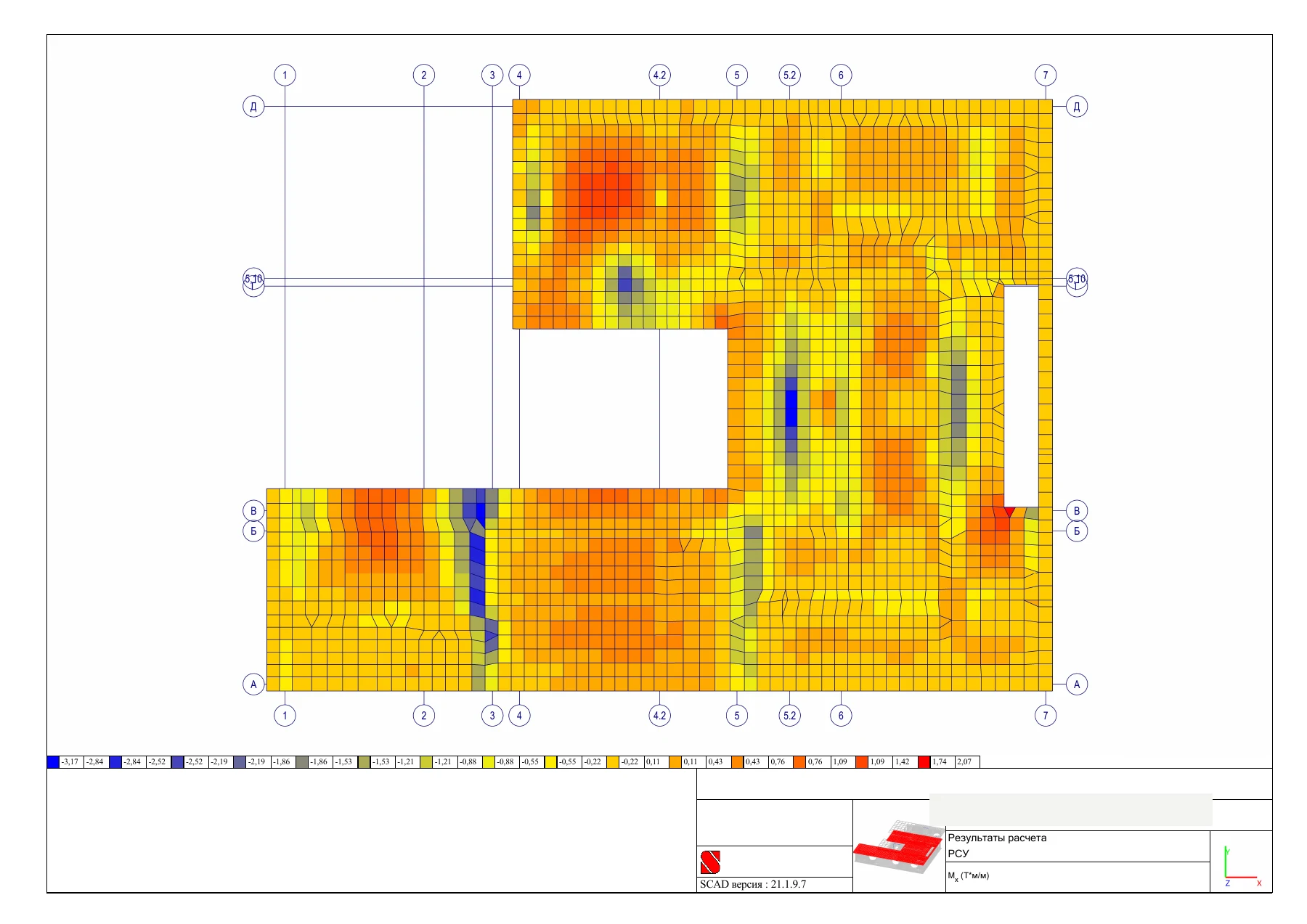

Моменты в плите перекрытия
Карта моментов показывает работу плиты по всему контуру. Положительные моменты формируют основное армирование в пролётах, отрицательные — верхнее армирование над опорами и в местах защемления.
Чтобы понять происхождение усилий в плите, рассматривают расчётную модель всего здания.

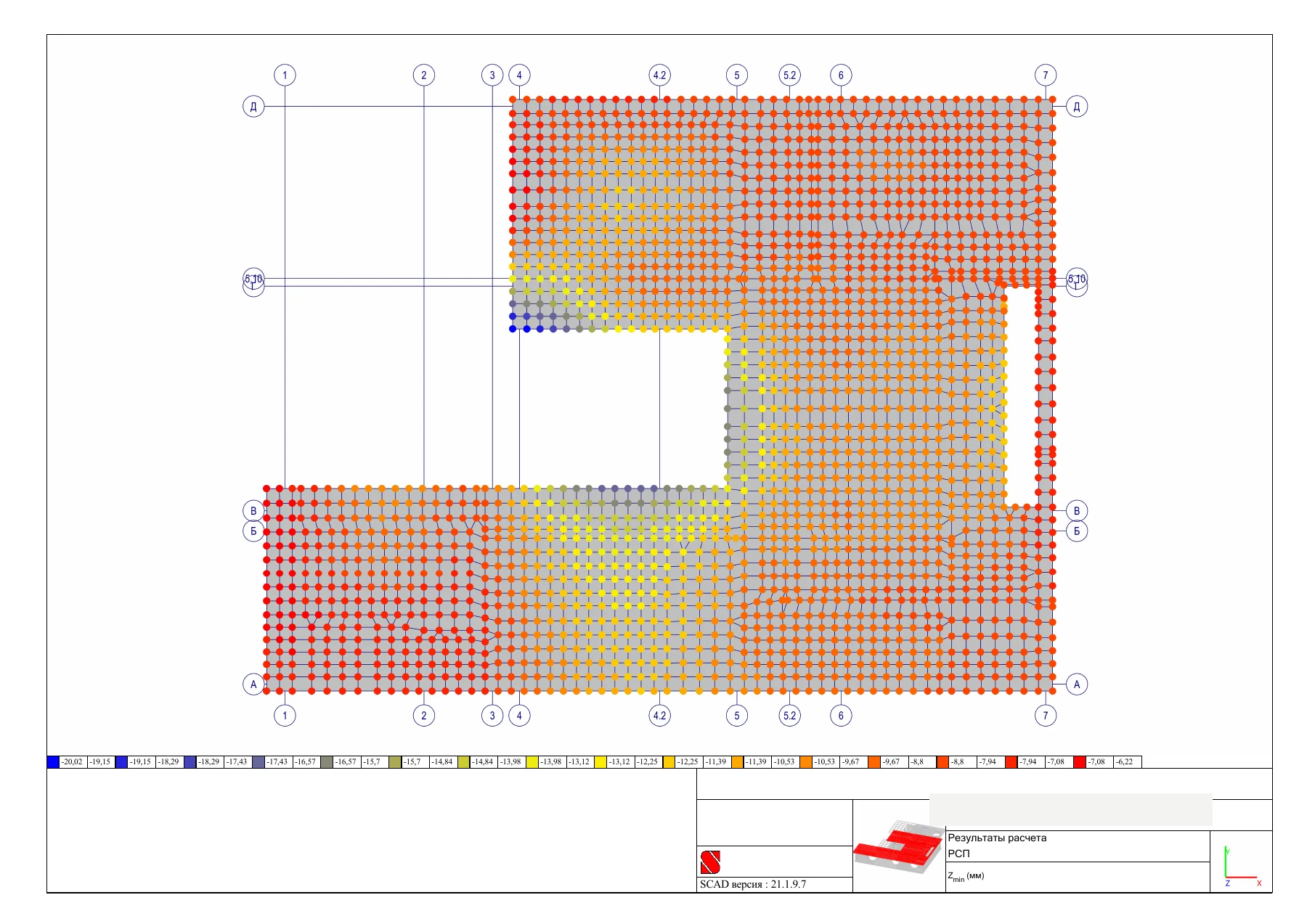

Вертикальные перемещения и прогиб
Проверка прочности сама по себе недостаточна. Чрезмерный прогиб может вызвать трещины в отделке, перегородках и примыканиях. Поэтому перемещения оценивают для расчётных сочетаний и сопоставляют с допустимыми значениями.

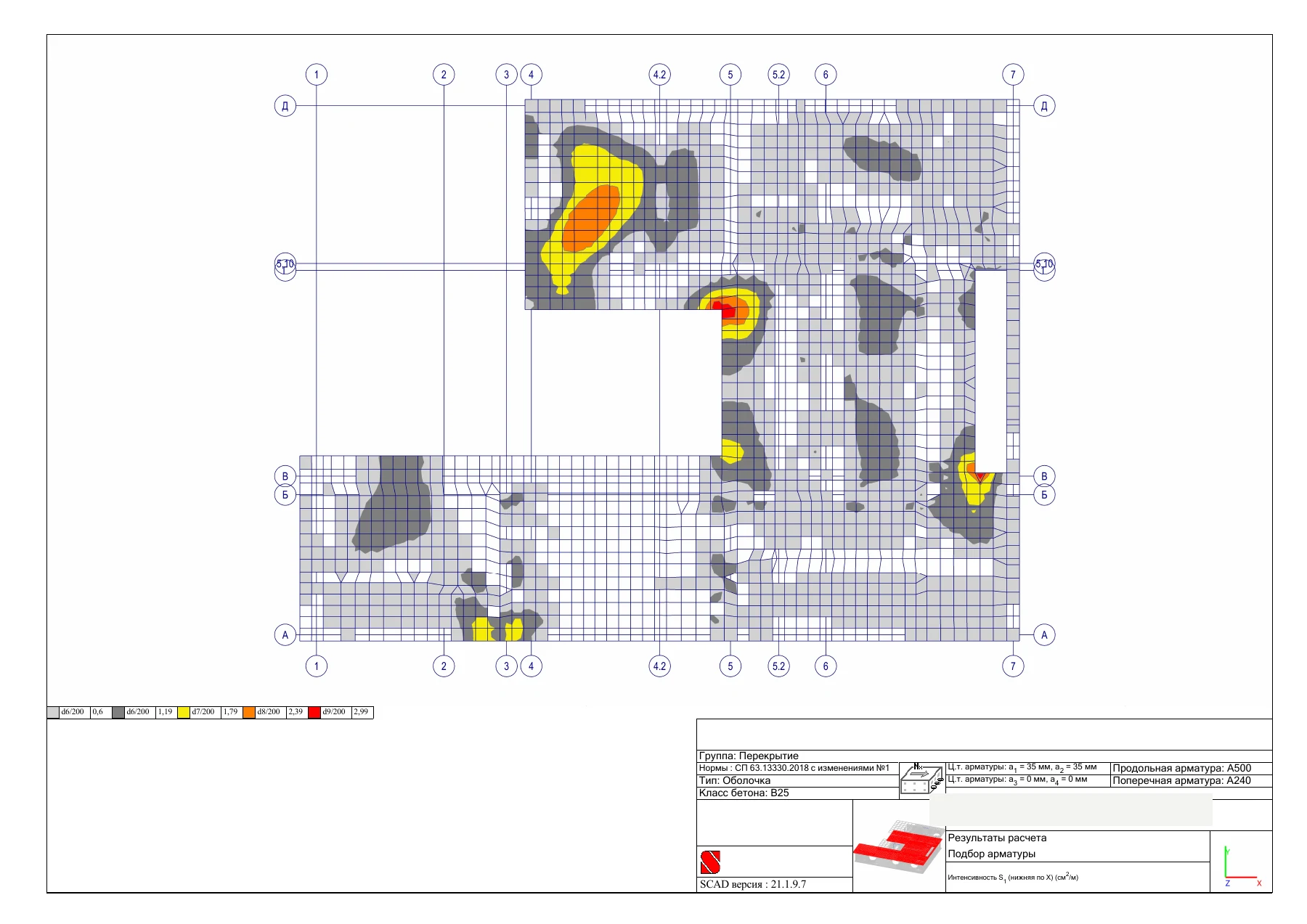

Армирование плиты перекрытия
Требуемую арматуру получают отдельно для нижней и верхней граней, в направлениях X и Y. Рабочая раскладка объединяет результаты в основные сетки и дополнительные стержни, которые можно однозначно смонтировать.

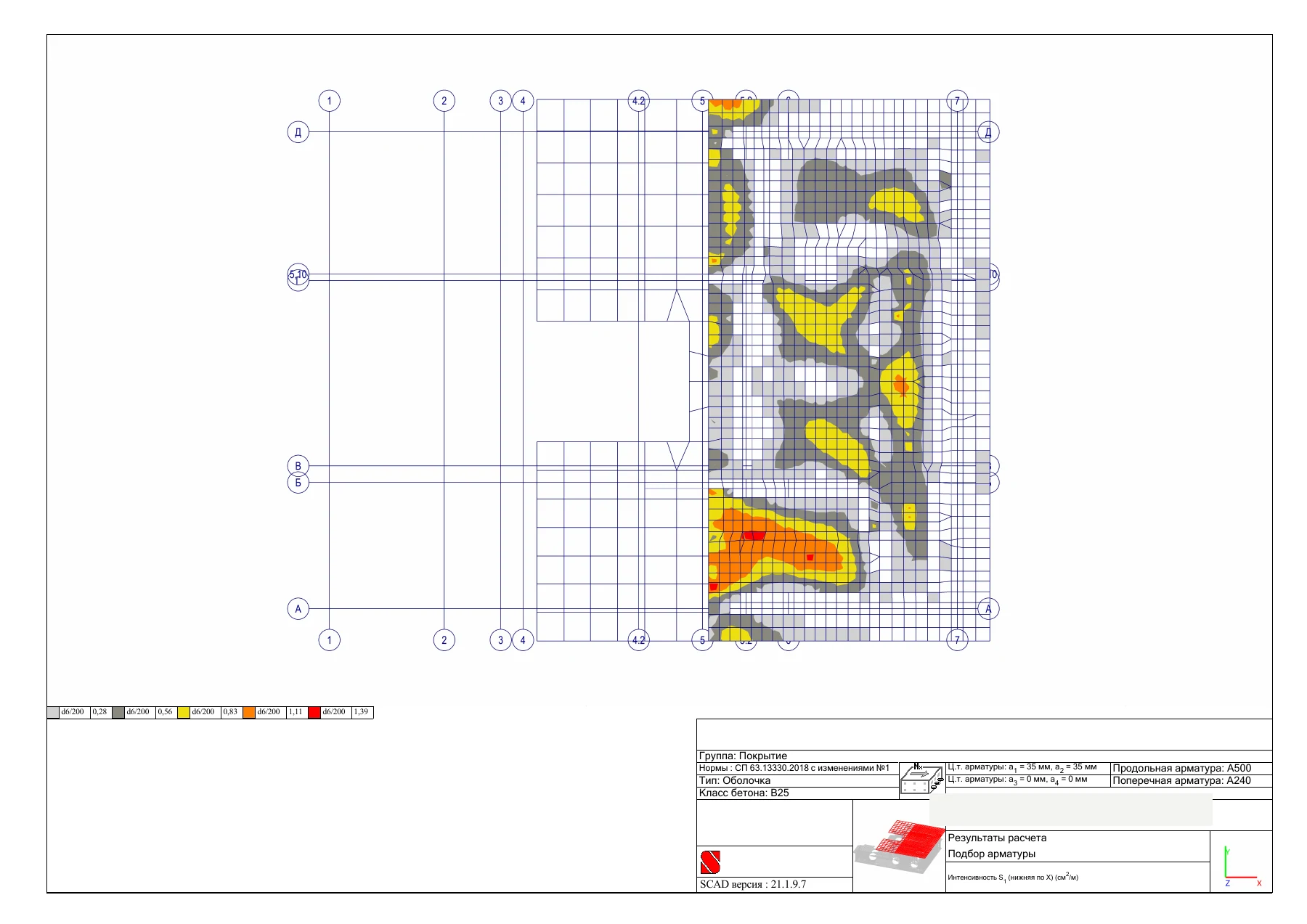

Отдельный расчёт плиты покрытия
Покрытие получает собственные нагрузки и условия работы. Снег, парапеты, оборудование, перепады отметок и проёмы меняют распределение усилий, поэтому армирование покрытия нельзя автоматически повторять по плите перекрытия.
Работу опорных элементов раскрывает расчёт стен и балок.
