Конструктивный проект VELOX (Велокс) определяет не только раскладку плит. Он подтверждает несущую способность дома и объясняет, как выполнить фундамент, монолитное ядро стен, армирование, проёмы, перекрытия и сопряжения без решений «по месту».
Проект начинается с расчётных исходных данных
Конструктору нужны архитектурная модель, инженерная геология, данные о нагрузках, перекрытиях, кровле и оборудовании. По ним формируется расчётная схема и выбираются параметры стен.
В общих данных указывают принятые материалы, нормативные предпосылки, требования к бетону и арматуре, а также правила производства работ.
Исходные данные должны позволять проследить, для какого здания выполнен расчёт. В них фиксируют геометрию этажей, назначение помещений, опоры, материалы перекрытий и кровли, а также нагрузки от оборудования, если оно предусмотрено. Инженерно-геологические материалы относятся к конкретному участку: свойства грунта нельзя заменить сведениями о соседнем доме. Если архитектура находится в работе, отмечают предварительные решения и условия их уточнения. Это помогает избежать ситуации, когда расчёт уже выполнен, а в планировке незаметно исчезла несущая стена. Изменения исходных данных должны быть согласованы между участниками и отражены в актуальной версии документации. Роль изысканий подробно разбираем в статье о фундаменте и инженерной геологии.
Планы стен задают монтажную геометрию
На планах показывают оси, привязки, толщины стен, проёмы и марки элементов. Геометрию согласуют с архитектурными планами и размерами плит.
Отдельно проверяют углы, пересечения стен, участки под балками и зоны опирания перекрытий. Здесь особенно опасны изменения, выполненные строителями без согласования.
Монтажный план читают совместно с архитектурой и разрезами. Заказчику важно понимать разницу между размером помещения в отделке, толщиной всей стены и положением её несущего ядра. Если эти величины смешать, можно получить расхождение при установке окон, лестницы или встроенного оборудования. В сложных местах требуются дополнительные фрагменты, на которых видно взаимное положение элементов. Задача чертежа — дать строителю однозначную геометрию, а не заставить его восстанавливать решение по нескольким несовпадающим листам. Марки на планах должны находить продолжение в разрезах, узлах и спецификациях, чтобы каждый элемент можно было идентифицировать.
Определить состав конструктивного проекта дома VELOXОткроется первичная анкета. Ответы помогут нам понять задачу и подготовить предложение по составу, стоимости и срокам проектирования.Армирование и узлы рассчитывают для конкретного дома
Схемы армирования показывают рабочие стержни, сетки, анкеровку и локальные усиления. Проёмы, перемычки, углы и места приложения сосредоточенных нагрузок требуют отдельной проверки.
Типовые решения производителя используются как база, но их применимость подтверждают расчётом и геометрией конкретного объекта.
В расчётной работе важно не только определить количество арматуры, но и обеспечить возможность её размещения и устройства сопряжений. У проёма или опоры могут встретиться несколько элементов, каждому из которых требуется своё место. Поэтому решения проверяют совместно, включая проходки инженерных сетей. Наличие типового узла в альбоме производителя не подтверждает автоматически его применимость к любому пролёту и нагрузке. Для конкретного дома назначают параметры и показывают необходимые уточнения. Статья не содержит универсальных диаметров стержней или толщин ядра: такие значения без расчётных условий нельзя переносить в проект другого здания.

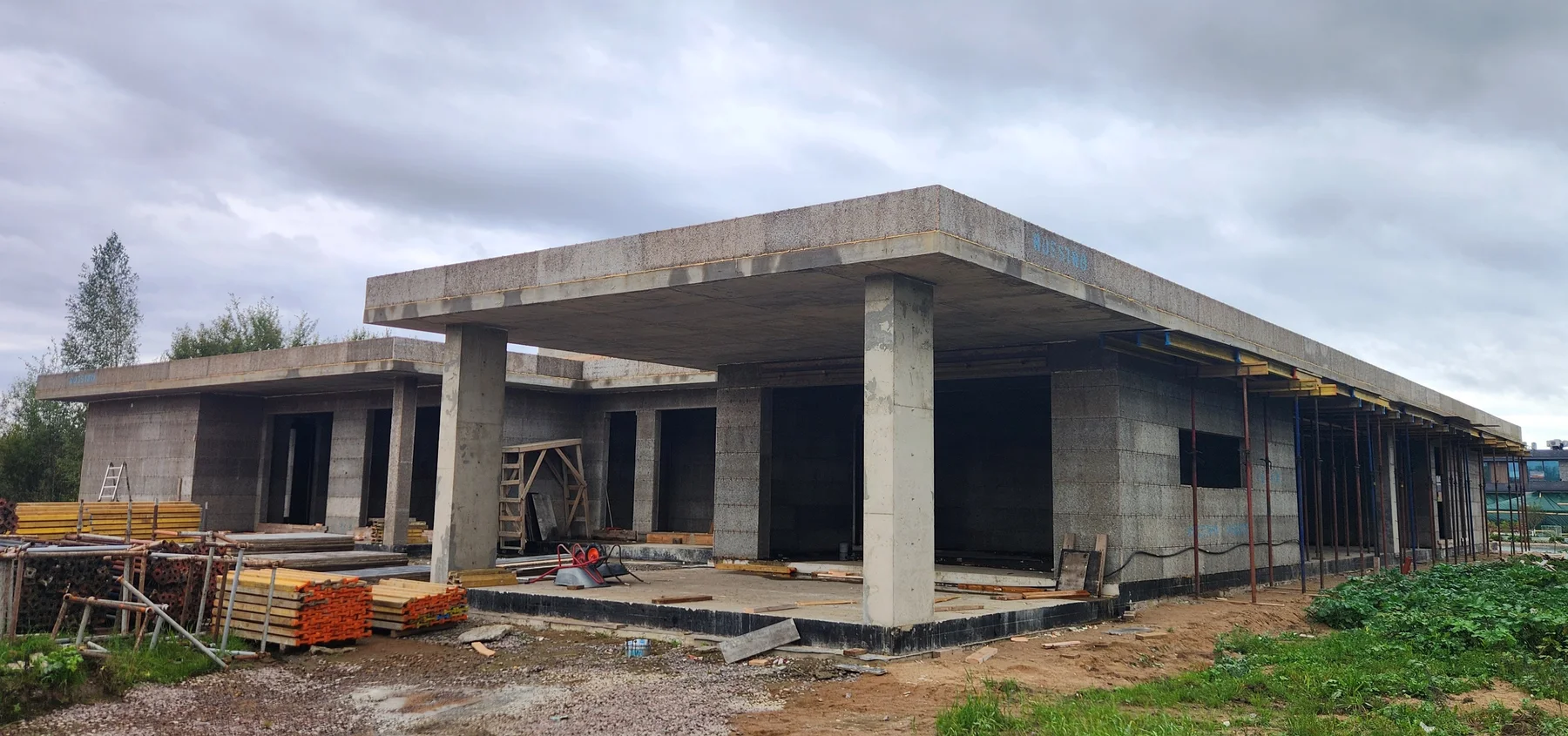

Разрезы связывают этажи и перекрытия
На разрезах фиксируют отметки, высоты стен, опирание перекрытий, перемычки и связь с фундаментом и кровлей. Это позволяет проверить непрерывность передачи нагрузок.
Комплект завершают ведомостями материалов и спецификациями. Они дают возможность рассчитать поставку и контролировать соответствие стройки проекту.
Полезный комплект документации позволяет ответить на три вопроса: где расположен элемент, как он устроен и какие материалы для него требуются. Одного списка арматуры недостаточно, если непонятно место её установки; красивой модели недостаточно, если отсутствуют размеры и отметки. Перед выдачей проверяют согласованность листов и версий архитектурного, конструктивного и инженерного разделов. В договоре заранее уточняют границы комплекта: какие конструкции рассчитываются, выдаются ли монтажные схемы и как рассматриваются вопросы стройки. При замене материала или переносе отверстия оформляют согласованное решение, а не ограничиваются устным сообщением бригаде. Связь разделов объясняет материал о координации архитектурной, конструктивной и инженерной моделей.
При подготовке использованы официальные технические материалы ROSSTRO-VELOX и практика проектирования мастерской «Формы и Нормы».
