Короткий ответ
В двухэтажном доме планы нельзя разрабатывать независимо. Лестница, несущие стены, санузлы, шахты и кровля должны совпасть по вертикали. Разрез проверяет то, чего не видно на плане: высоту прохода над ступенями, уровни перекрытий и полезное пространство рядом со скатами.
Первый этаж обычно принимает общие и хозяйственные функции, второй — более приватные. Но такое разделение работает только при удобном ежедневном маршруте между уровнями.
Особого внимания требует мансардная или двускатная кровля: аттиковая стена и наклонный потолок меняют полезную площадь второго этажа, положение мебели и окон.
Что согласовывают между этажами
Каждое решение проверяется одновременно на плане, разрезе и в конструктивной модели.
- Функции первого и второго этажей и ежедневные маршруты семьи.
- Положение лестницы, количество ступеней, площадки и проём в перекрытии.
- Минимальную свободную высоту прохода над маршем.
- Совпадение несущих стен, колонн, шахт и мокрых зон по вертикали.
- Высоту аттиковой стены и полезную зону под скатами двускатной кровли.
- Фасады, окна и инженерные трассы как части одной пространственной схемы.
Этажи образуют одну планировку
Общие помещения располагают там, где они лучше связаны со входом и участком; приватные — там, где меньше транзитных маршрутов. Санузлы и инженерные зоны стараются координировать по вертикали, не подчиняя им всю архитектуру.

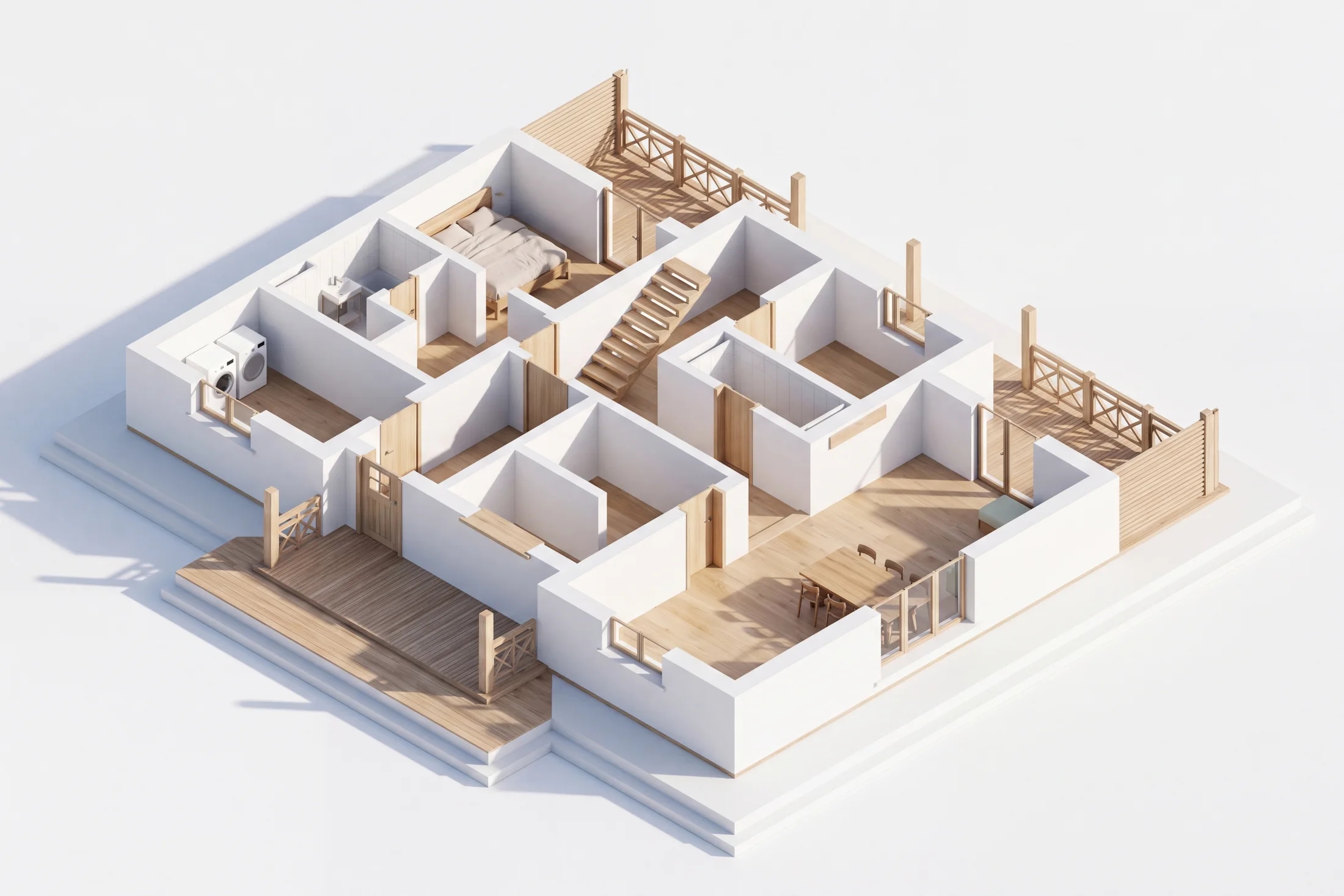

Планы этажей проверяются в объёме
Трёхмерные схемы позволяют увидеть, как лестница приходит на второй этаж, где образуются двусветные зоны и какие помещения оказываются под скатами.

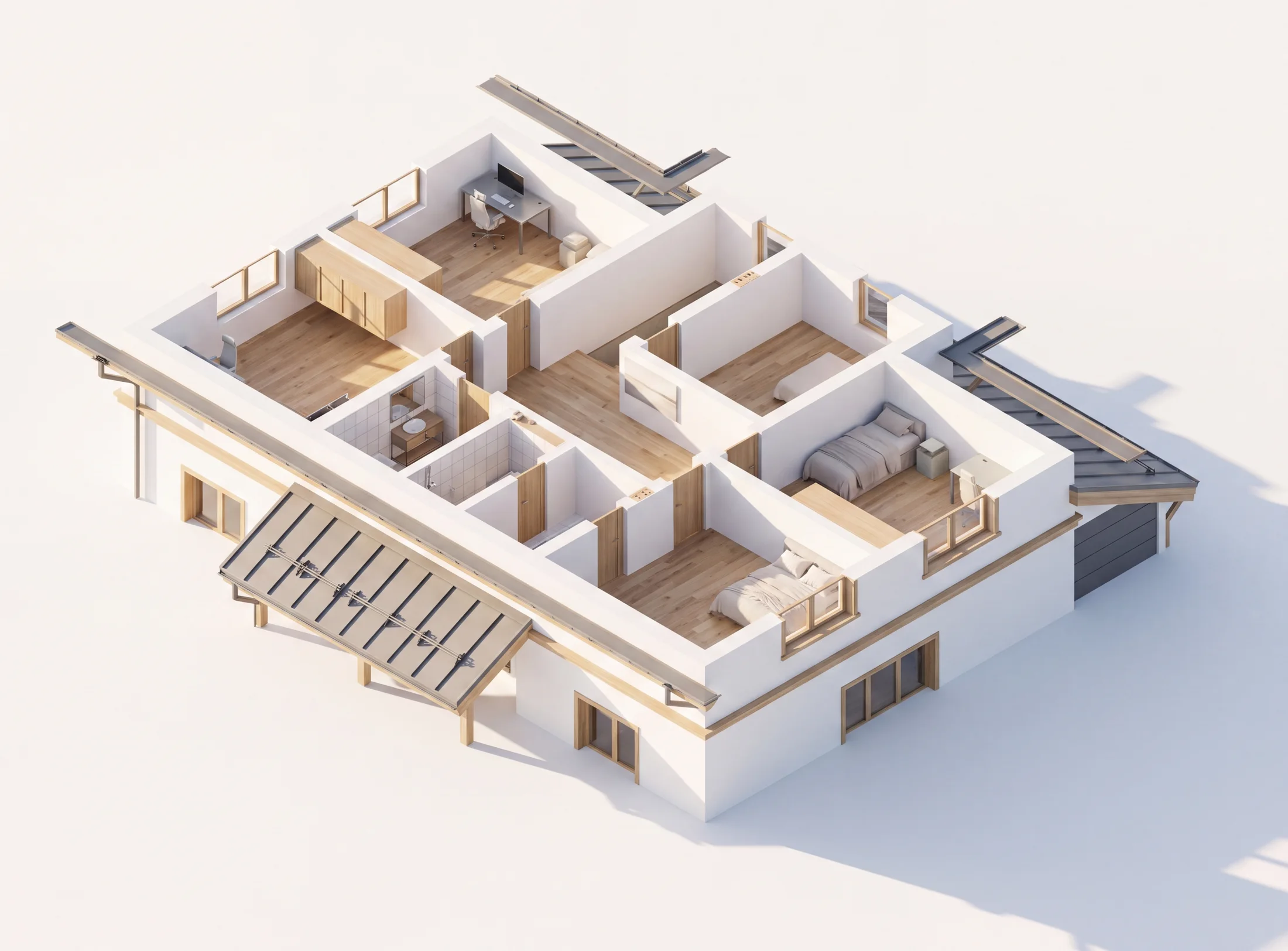

Второй этаж зависит от кровли
При двускатной кровле граница удобного пространства не совпадает с наружной стеной. Высота аттиковой стены, уклон ската и положение окон определяют, где можно свободно ходить и размещать мебель.

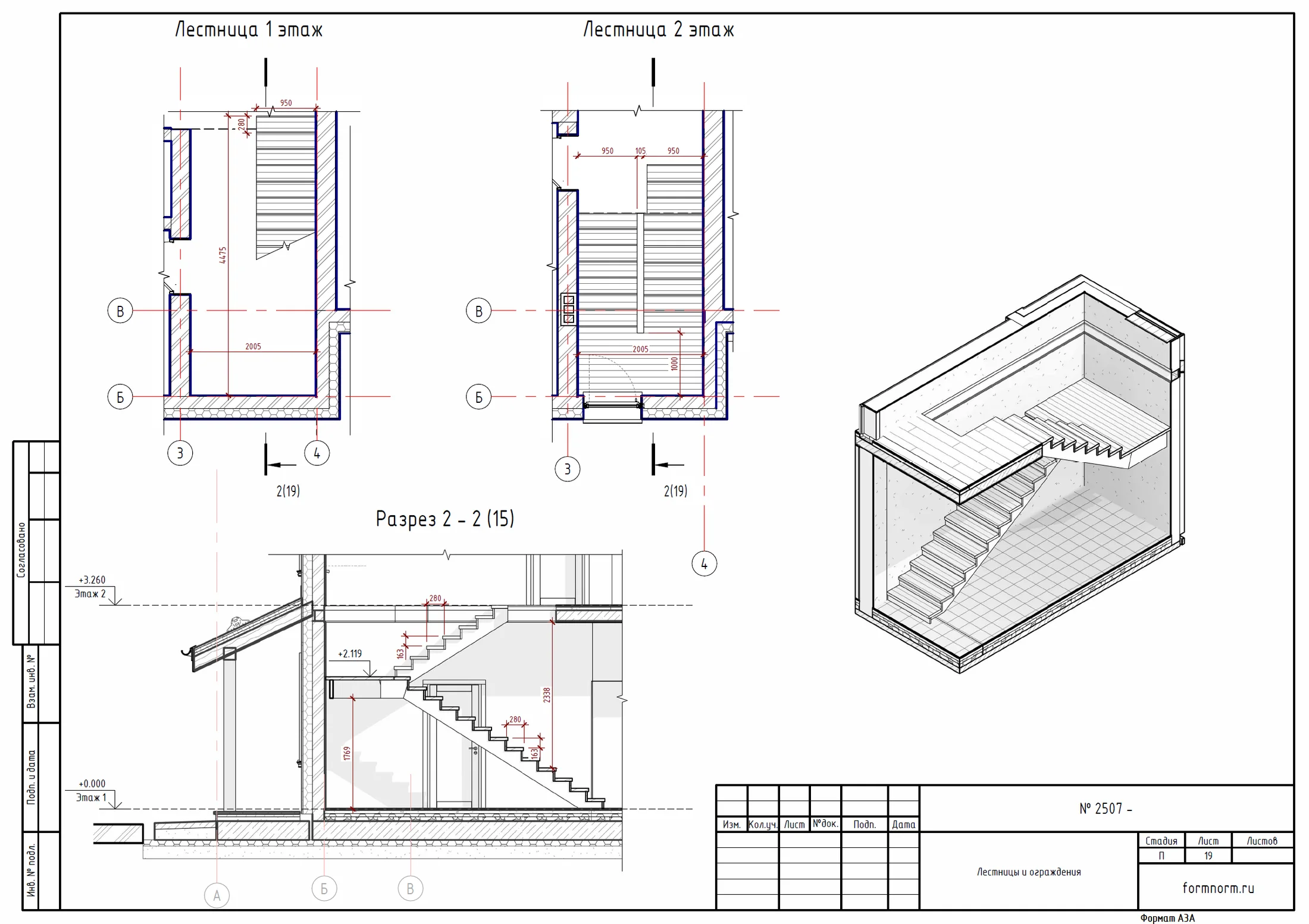

Лестница — центр координации
Сначала задают высоты этажей и доступную длину маршей, затем проверяют количество и геометрию ступеней, площадки, ограждения и проём. Лестница не должна превращаться в остаточное пространство после планировки комнат.
Особенно важно проверить свободную высоту над линией движения. Для этого одного плана недостаточно: лестницу рассматривают в разрезе вместе с перекрытием и кровлей.

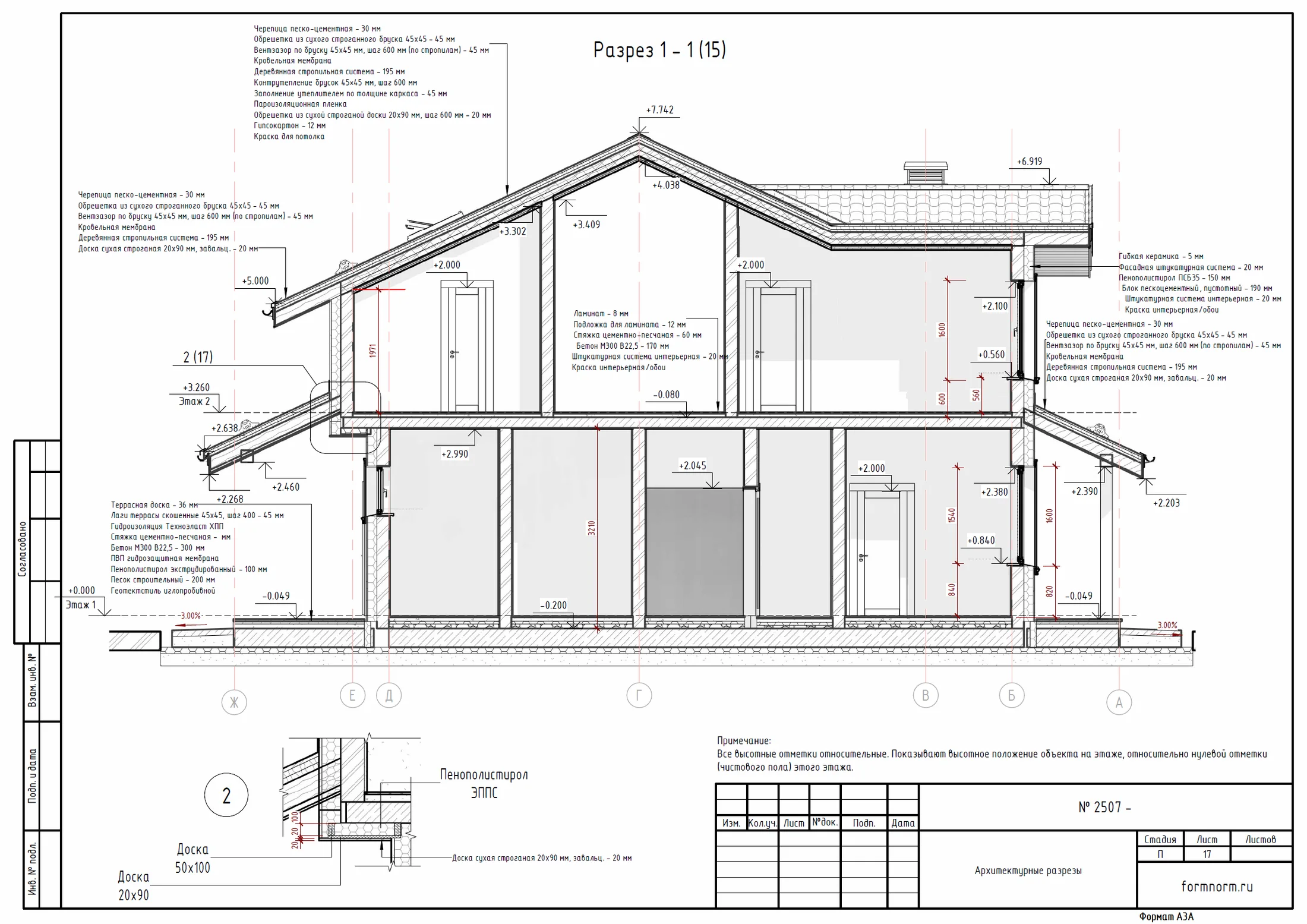

Разрез проверяет высоты, которых нет на плане
На разрезе фиксируются уровни полов и перекрытий, чистые высоты помещений, конструкция кровли и зона над лестницей. Здесь же видно, как аттиковая стена и двускатная кровля влияют на второй этаж.

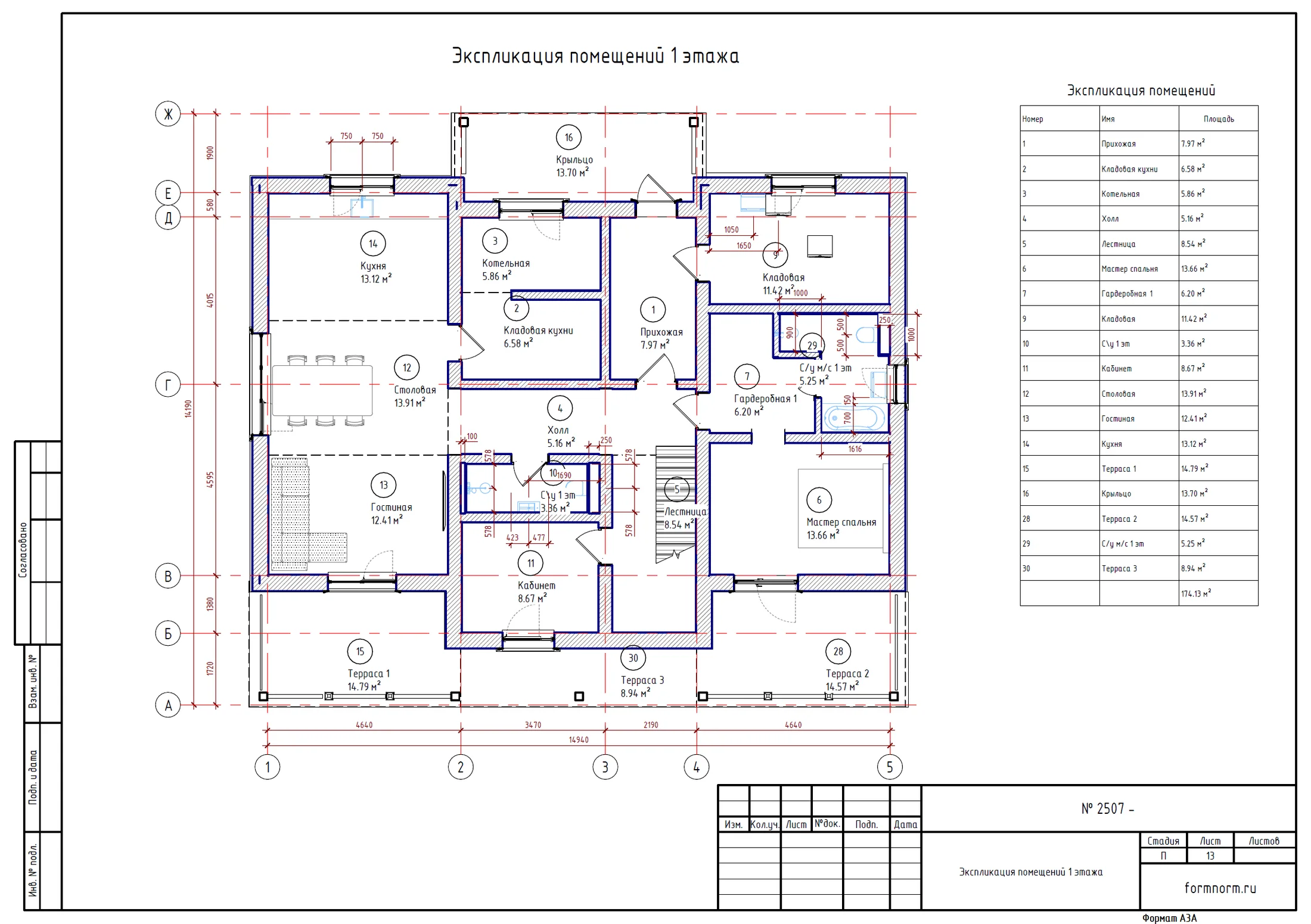

Рабочие планы фиксируют итог координации
После пространственной проверки планы получают размеры, площади, проёмы и привязки. Несущие элементы и инженерные шахты должны продолжаться между этажами без конфликтов.

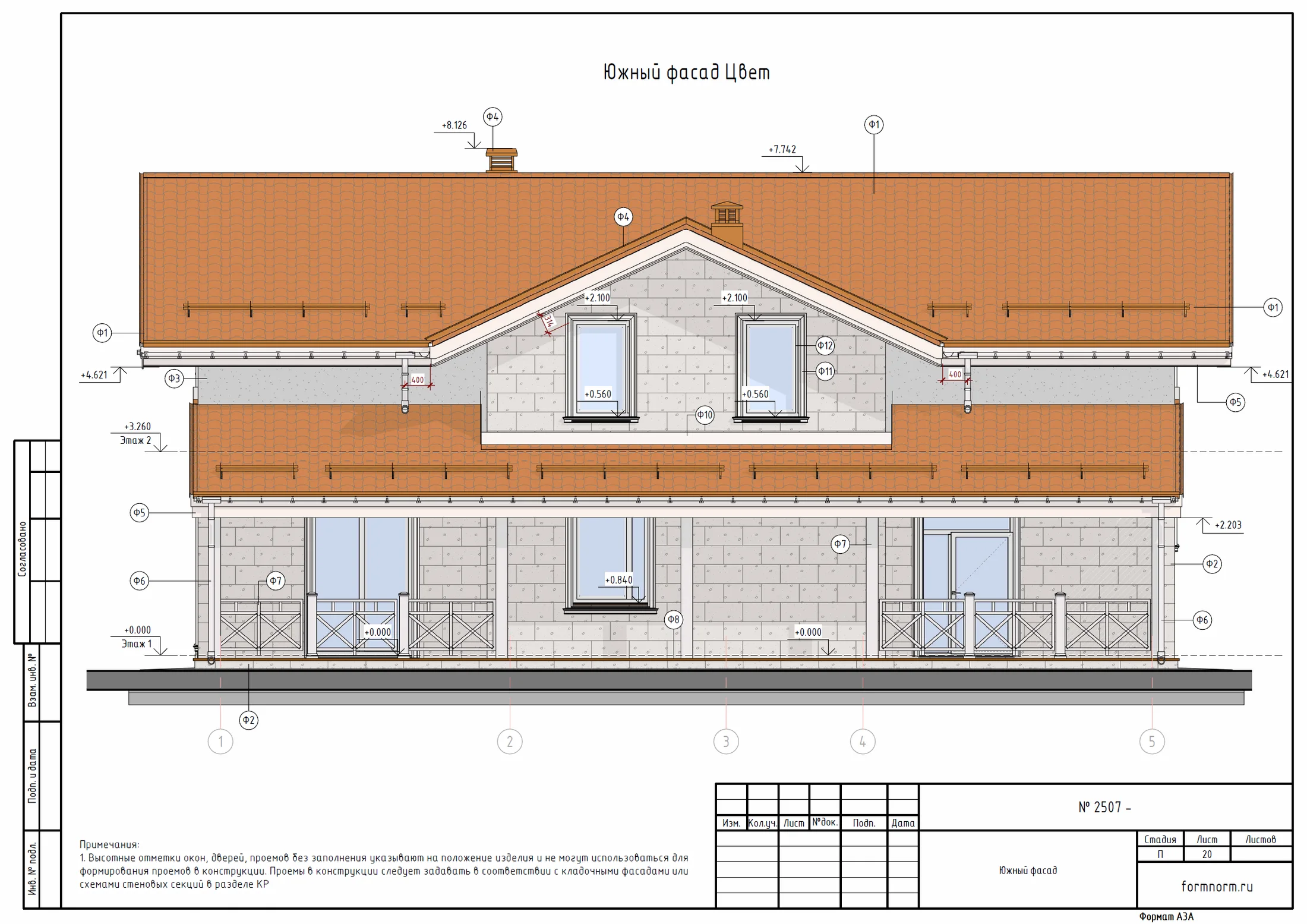

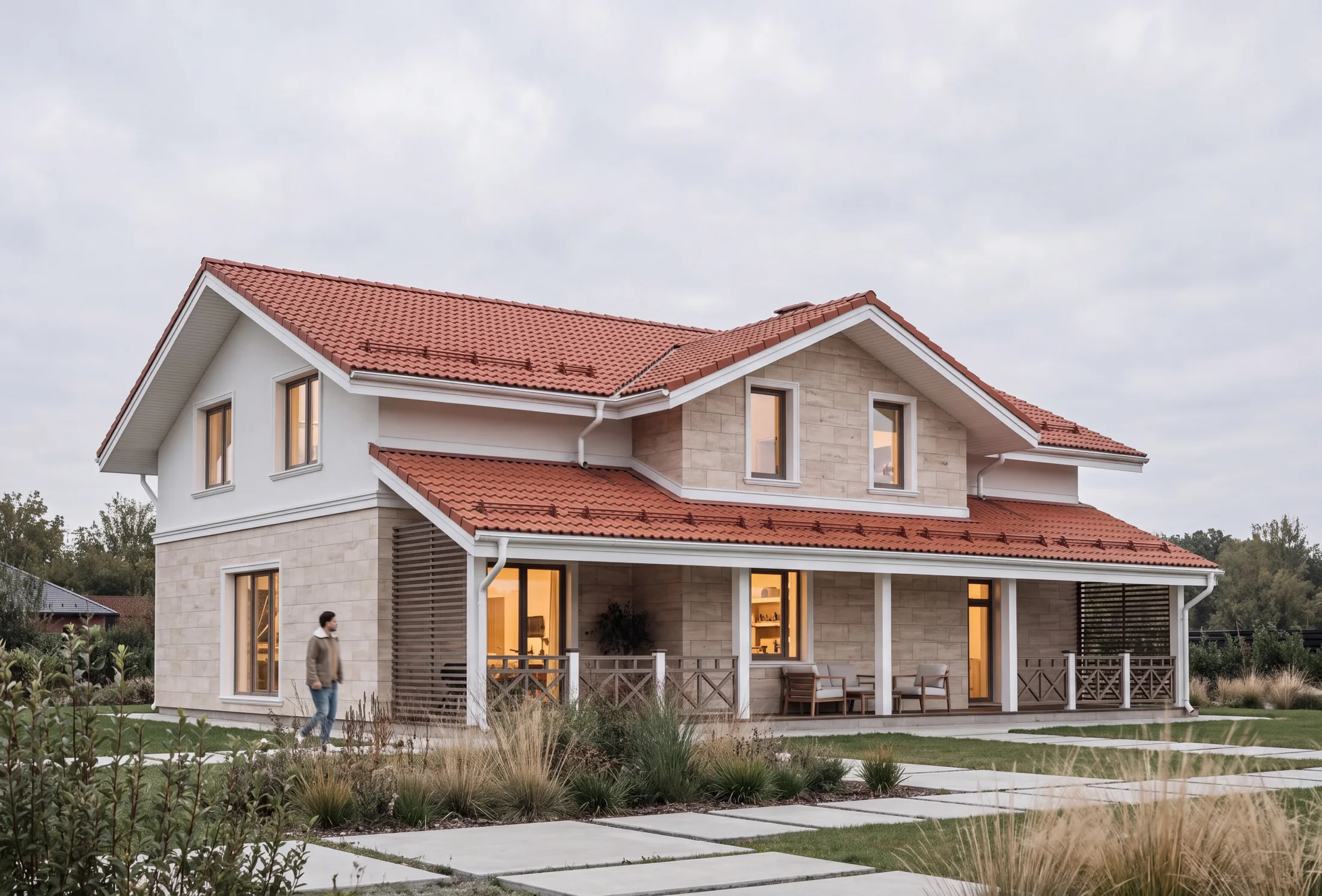

Дом остаётся цельным с любого ракурса
Фасады не собираются отдельно от интерьера: положение окон отвечает комнатам, лестнице и высотам под кровлей. Итоговая форма должна быть согласована и функционально, и конструктивно.
