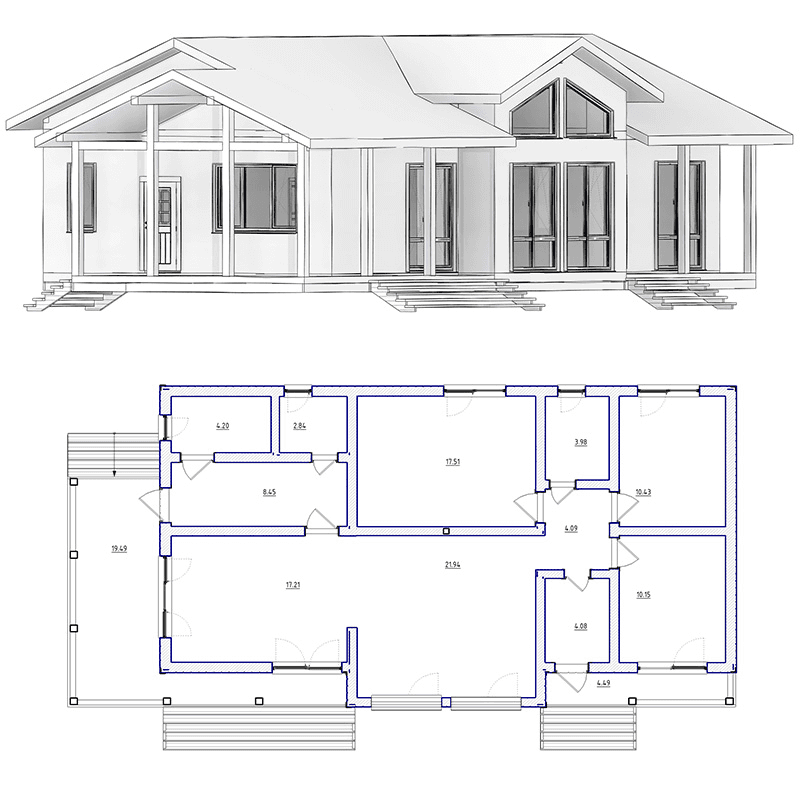

Эскизный проект (ЭП)
- Экспликация помещений
- Обмерный план
- Разрез с высотными отметками
- Ведомость оконных и дверных проемов
- Фасады
- Объемные виды
Архитектурные решения (АР)
- План расстановки основных предметов мебели (кровати, диван, кухонная столешница)
- План расстановки сантехнических приборов.
- Цветные визуализации фасадов с разных ракурсов.
- Обмерные планы для каждого этажа с указанием размеров, учитывающих финишную внутреннюю отделку.
- Ведомость заполнения оконных и дверных проемов с расстекловкой
- План финишных напольных покрытий с указанием типов, периметров и площадей.
- План потолков с указанием типов, периметров и площадей.

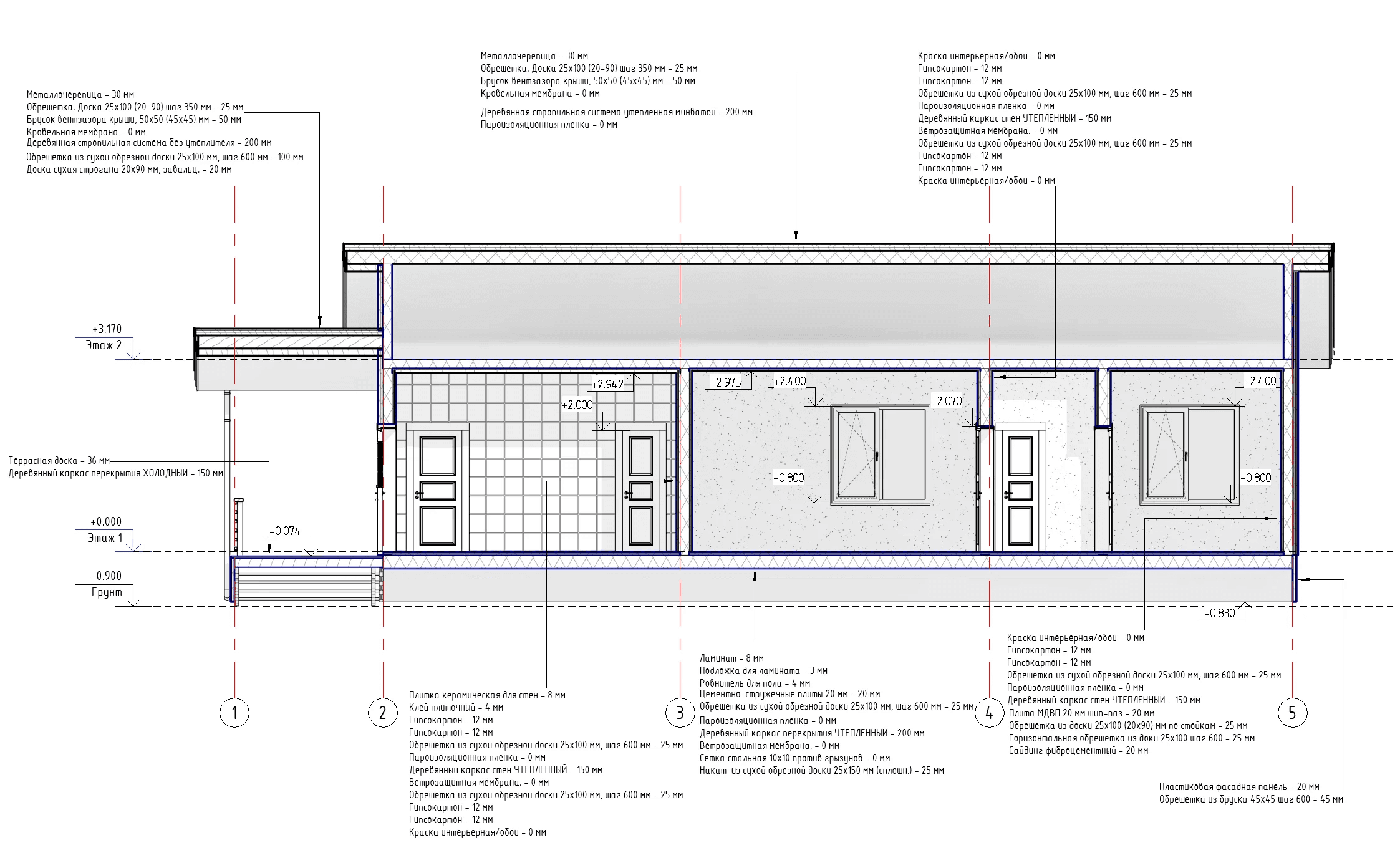

- Разрезы в цифровых и буквенных осях с послойным составом стен, перекрытий и кровли
- Детальные архитектурные узлы стен, перекрытий, кровли.
- Цветные фасады с маркировкой материалов внешней отделки.
- План кровли с указанием площадей и периметров.
- Ведомость фасадной отделки с указанием типоразмеров и площадей для каждого типа.
- Ведомость внутренней отделки стен с указанием типоразмеров и площадей для каждого типа.
- Ведомость строительных материалов
АРХИТЕКТУРНЫЕ ИНТЕРЬЕРЫ (АИ)
- Полный план расстановки мебели, включая аксессуары.

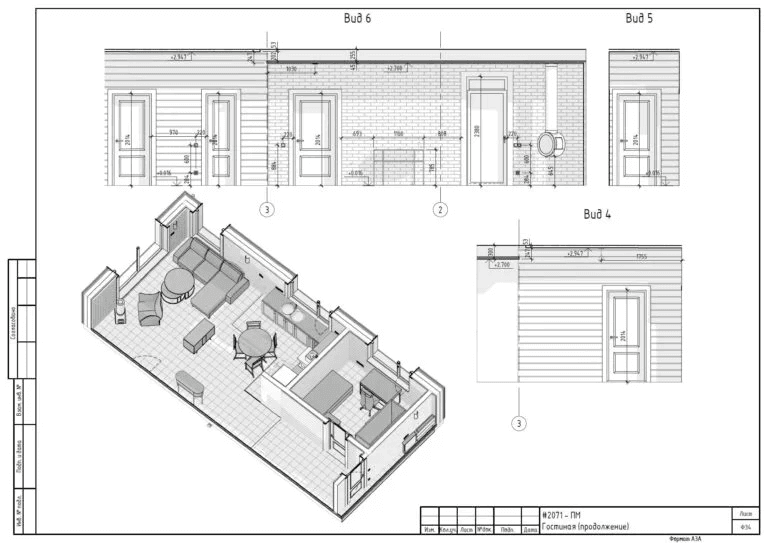

- Развертки всех помещений.
- Подробный обмерный план с учетом всех предметов мебели.
- Подбор и компоновка кухонной мебели.
- Трехмерные виды внутренних помещений.
Конструктивные решения (КР). Конструкции железобетонные.
- Опалубочный план фундамента
- Ведомость отверстий для подвода и вывода инженерных коммуникаций
- План и разрез монолитного перекрытия
- Разрезы в цифровых и буквенных осях с высотными отметками и фрагментами
- Схемы армирования всех железобетонных конструкций
- Ведомость расхода бетона и арматуры

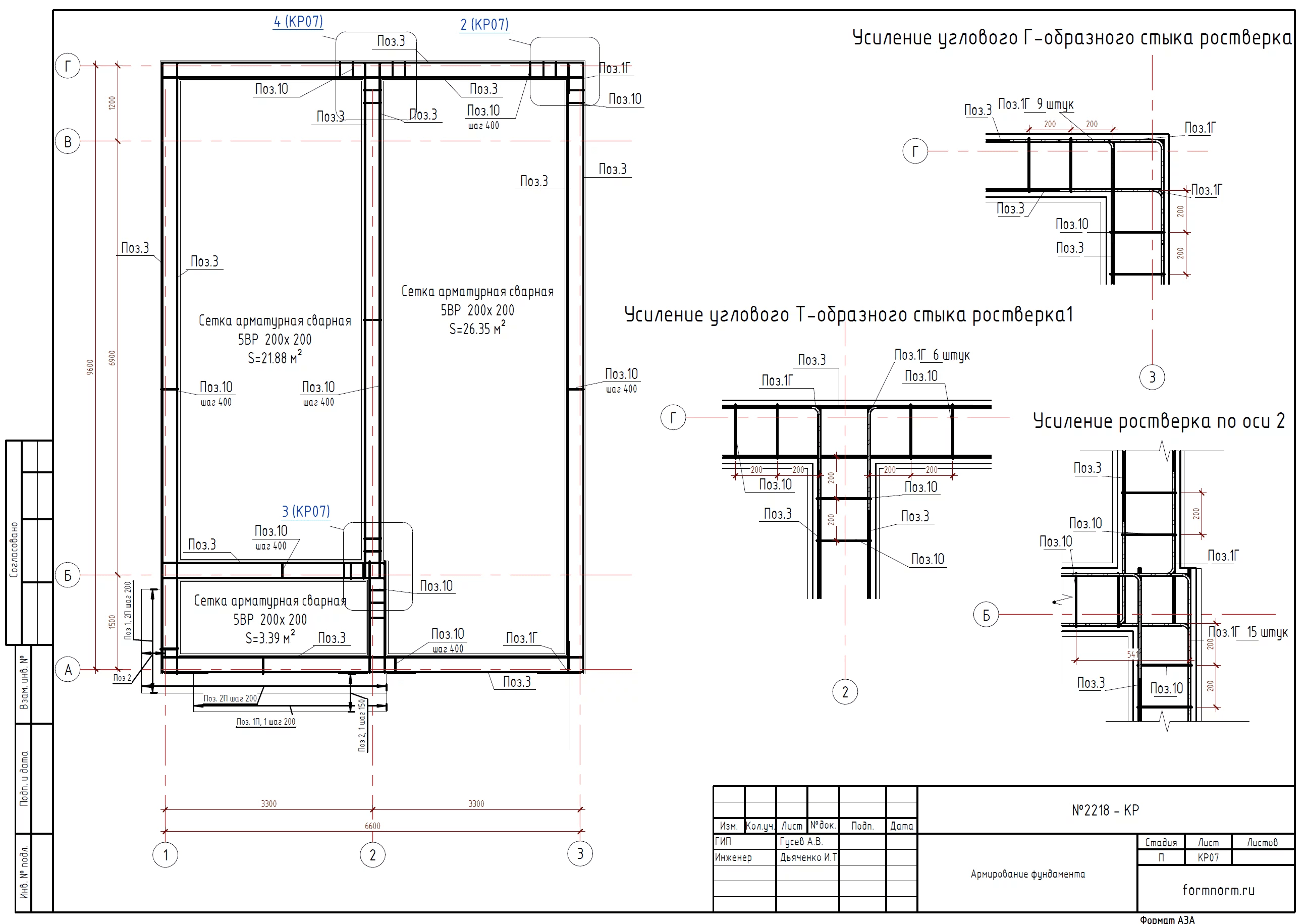

- Схема армирования фундамента
- Разрез фундамента с устройством насыпного основания здания
- Схема дренажа фундамента (при необходимости)
- Маркировочный план стен и перегородок
- Кладочный план стен и перегородок
- Схемы армирования стен и перегородок
- Ведомость монолитных балок и перемычек
Конструктивные решения (КР). Конструкции деревянные.
- Маркировочный план стен и перегородок
- Схема устройства деревянного ростверка с маркировкой и спецификацией
- Схемы устройства перекрытий с маркировкой и спецификацией
- Схемы обвязок с марками и спецификацией
- Схемы стен и перегородок с марками и спецификацией
- Разрезы в цифровых и буквенных осях с выделенными узлами
- Укрупненные виды узлов опор перекрытий, нафундаменты, соединения с использованием оцинкованного крепежа, сборки составных балок и пр. (перечень зависит от применяемых конструктивных решений)

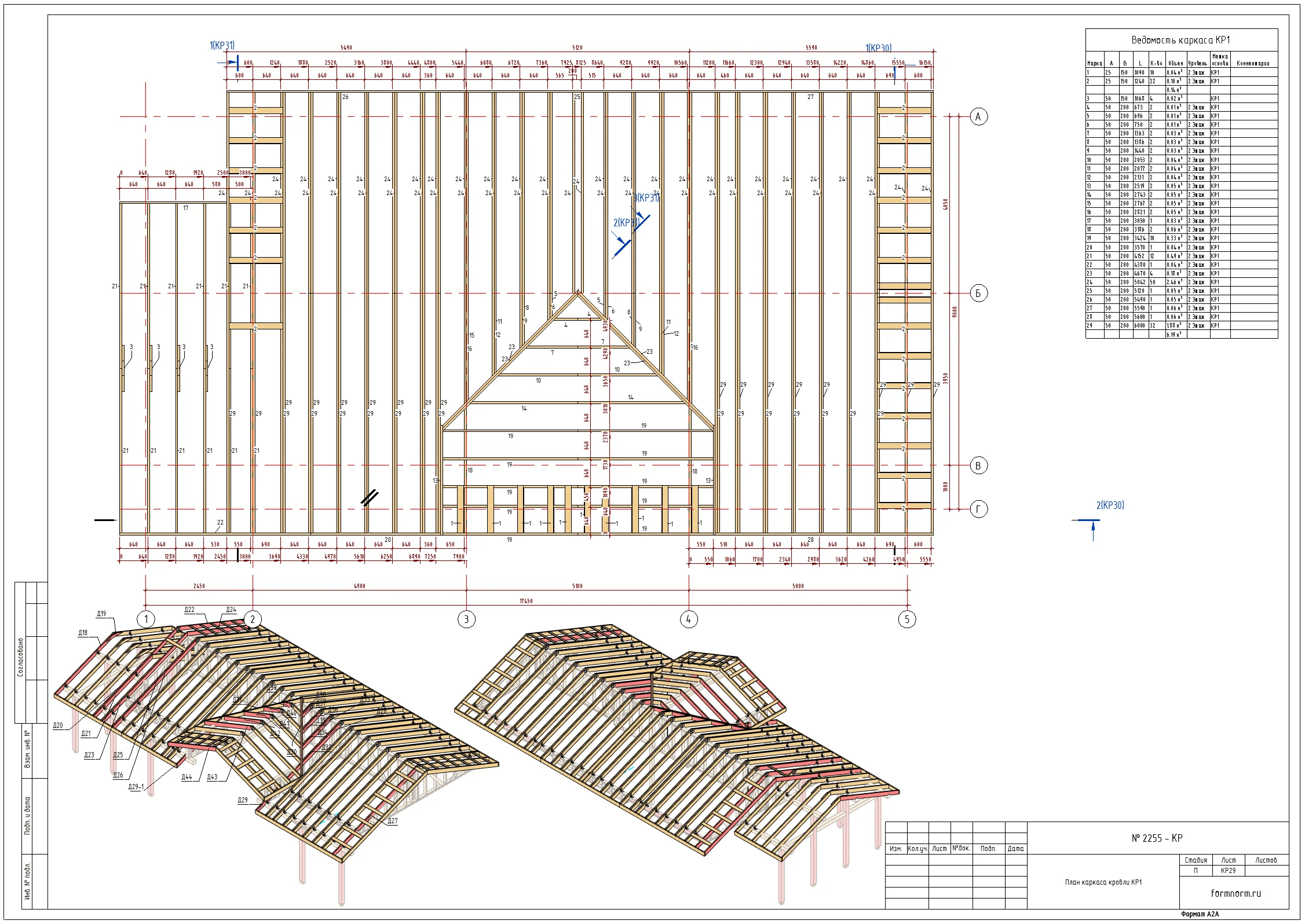

- Схема стропильной системы с марками и спецификацией
- Расположение и типоразмеры основных несущих прогонов под перекрытиями и стропильной системой
- Расчет нагрузок для каждого прогона
- Объемные виды собранного каркаса для лучшего понимания конструкции
- Ведомость пиломатериалов
- Ведомость общестроительных материалов
Инженерные сети.
Водоснабжение и канализация (ВК).
- План расположения сантехнических приборов.
- Трассы холодной воды В1.
- Трассы горячей воды Т3 и циркуляционного контура Т4.
- Расположение коллекторов ХВС и ГВС и подключение трасс к коллектору.
- Трассы бытовой канализации К1.
- Трассы ливневой канализации К0.
- Ведомость материалов (трубы, соединители, фитинги).
Инженерные сети.
Отопление и вентиляция (ОВ)
- Схема размещения воздуховодов и регулировочный арматуры.
- План выхода вентиляционных каналов через кровлю и стены.
- План расположения вентиляционных каналов в стенах.
- План размещения радиаторов отопления и полотенцесушителей.
- Схема укладки труб водяного теплого пола.
- Расположение коллекторной группы теплых полов и радиаторов.
- Ведомость материалов (трубы соединители, фитинги)
Инженерные сети.
Электроснабжение и освещение (ЭС, ЭО)
- Схема размещения бытовых электророзеток
- Схема размещения электророзеток для подключения инженерного оборудования
- План расположения светильников и выключателей внутри дома
- Схема расположения светильников на фасаде и свесах кровли здания
- Схемы коммутации светильников и выключателей
- Схема размещения монтажных коробок
Схема сборки электрощита, содержит данные:
- количество и наименование цепей (групп);
- тип и номинал защитной автоматики для каждой цепи;
- разбивка цепей по фазам, для сбалансированной нагрузки на систему;
- длина и тип кабеля для каждой цепи

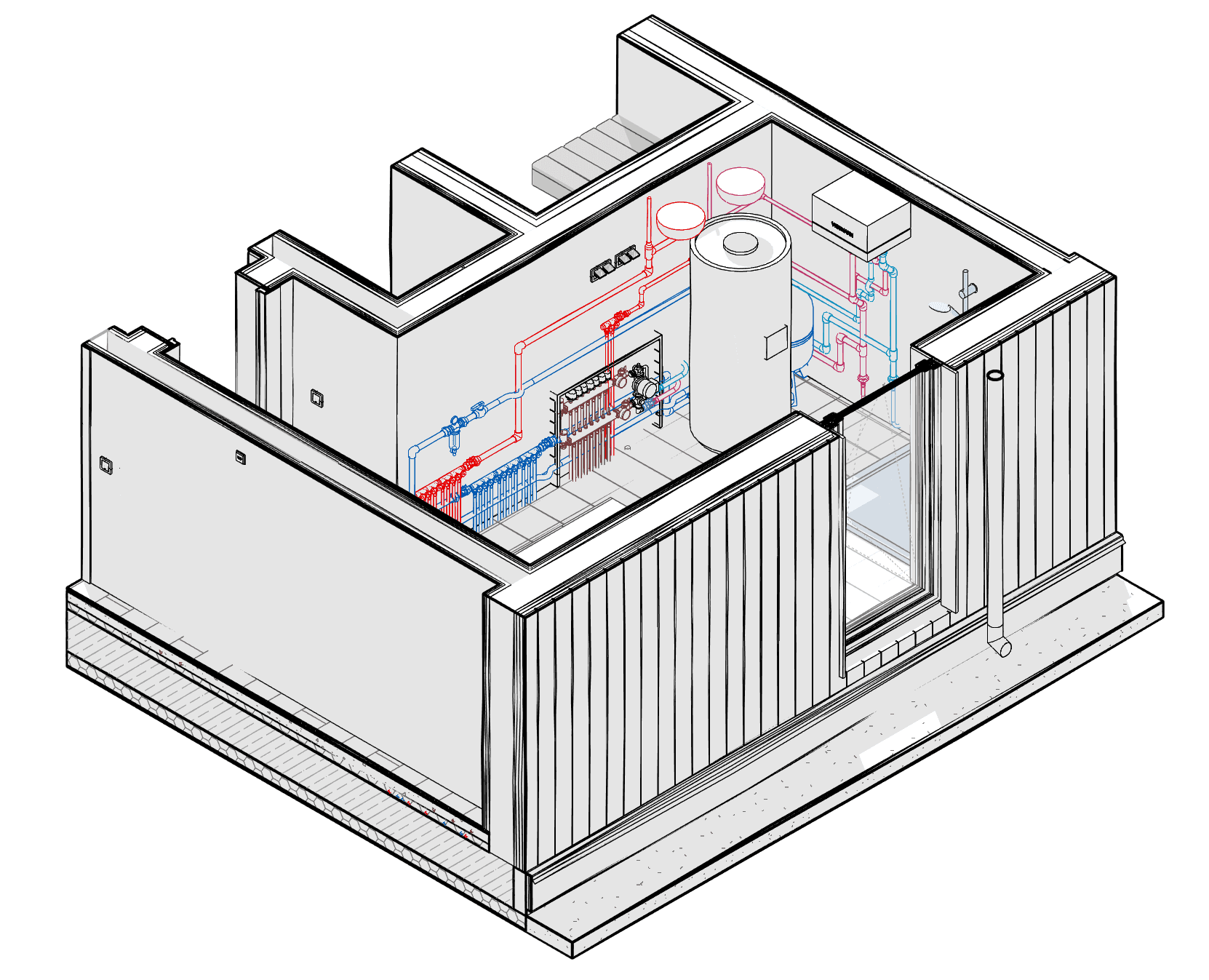

Проект котельной (ТМ)
- Подбор мощности котла, размещение котла, схема обвязки
- Подбор объема водонагревателя, размещение водонагревателя, схема обвязки.
- Размещение групп безопасности, расширительных баков, пусковой автоматики, защитной автоматики, запорной и регулировочной. арматуры, приборов учета.

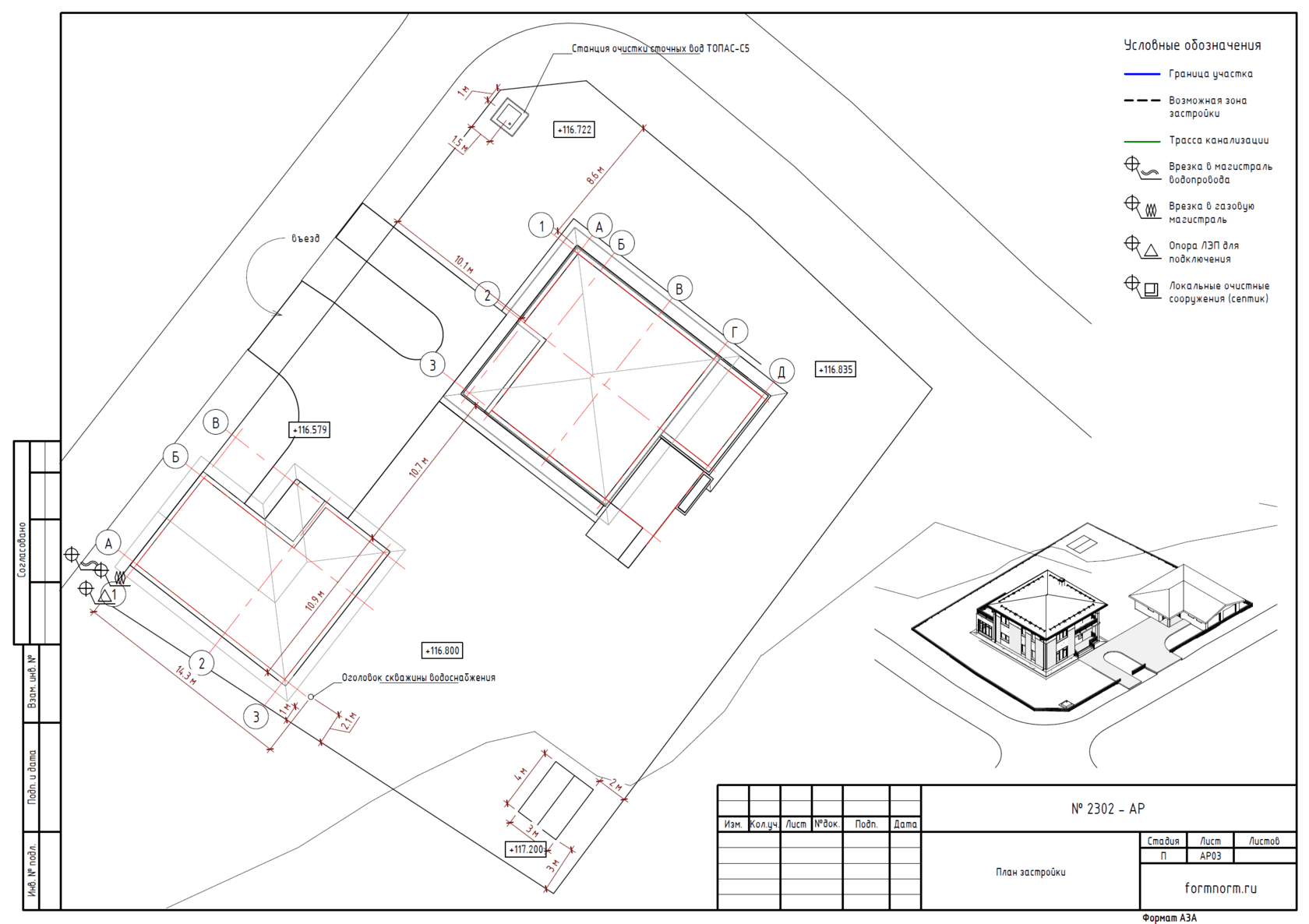

План застройки участка (ПЗУ)
- Границы участка.
- Границы зоны разрешенного строительства.
- Схема размещения дома, въездной зоны, хозяйственных построек.
- Точки подключения к сетям водоснабжения, водоотведения, электроснабжения и газификации.
- План расположения вспомогательных построек и малых архитектурных форм
